Electrical circuit breaker

Ang isang de -koryenteng circuit breaker ay isang aparato na lumilipat na may kakayahang dalhin at pagsira sa kasalukuyang sa ilalim ng normal o hindi normal na mga kondisyon ng circuit. Ang pangunahing pag -andar nito ay upang maprotektahan ang circuit mula sa pinsala na dulot ng mga overload, maikling circuit at iba pang mga hindi normal na kondisyon upang matiyak ang ligtas at matatag na operasyon ng sistema ng kuryente. Kapag ang labis na karga, ang maikling circuit at iba pang mga pagkakamali ay nangyayari sa circuit, ang de -koryenteng circuit breaker ay maaaring mabilis na maputol ang kasalukuyang, maiwasan ang kasalanan mula sa pagpapalawak, at protektahan ang kagamitan at personal na kaligtasan.

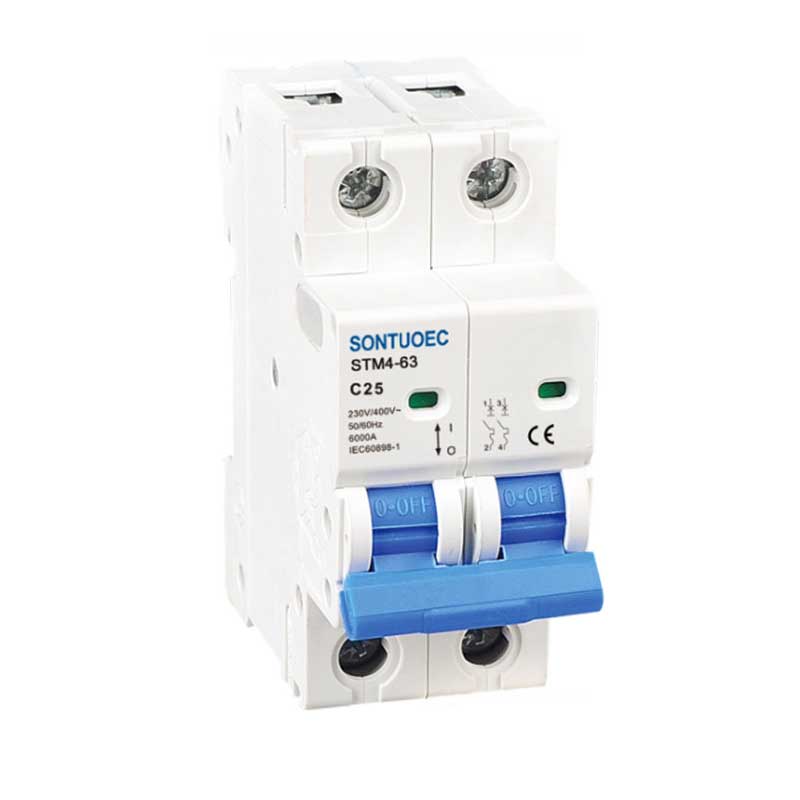

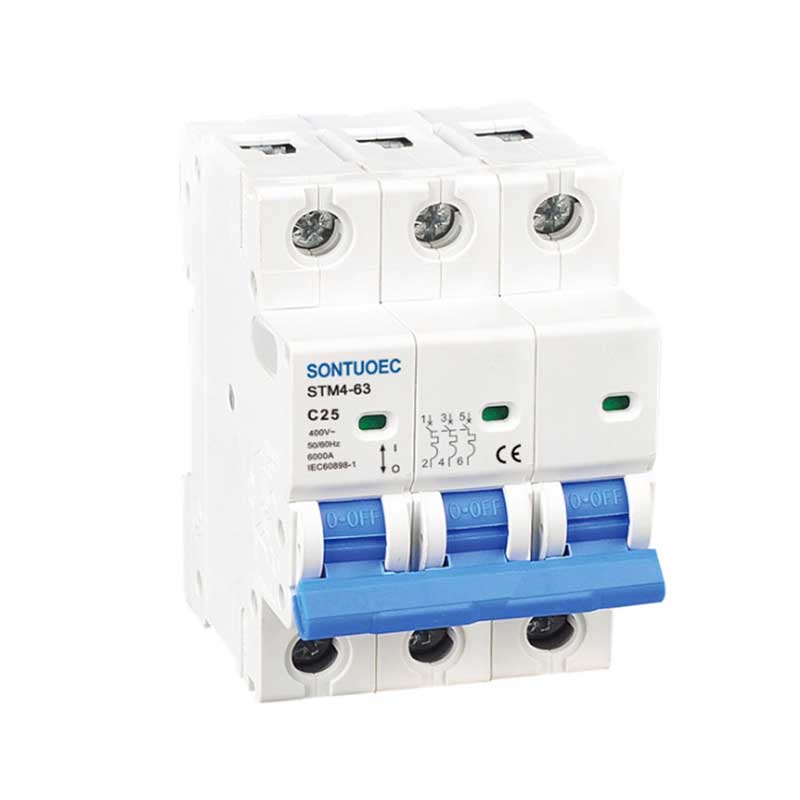

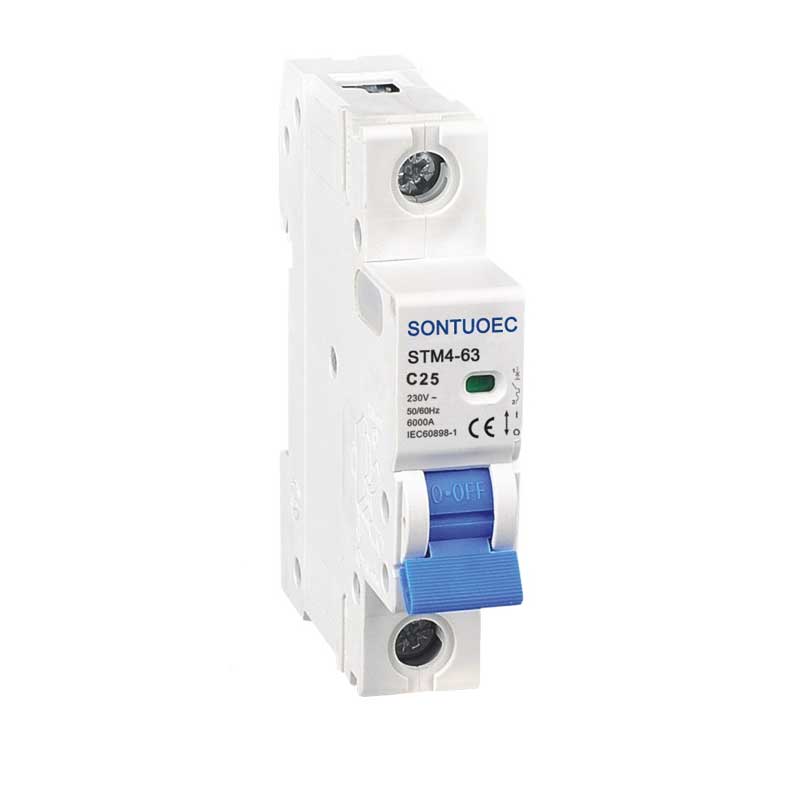

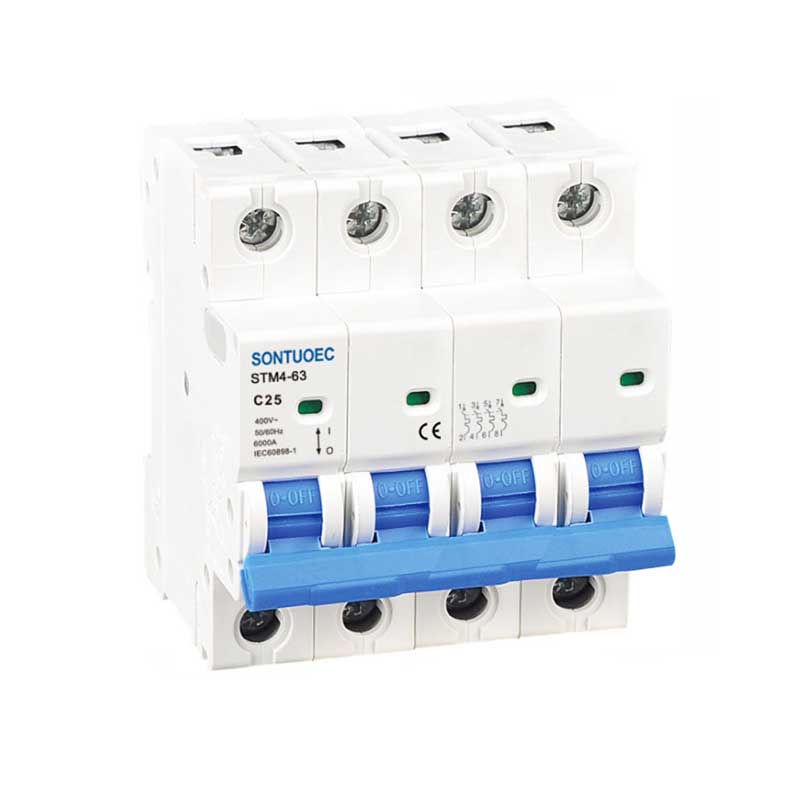

Modelo:STM4-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo	STM4-63
Pamantayan	IEC60898-1
Pole	1p, 2p, 3p, 4p
Maikling kapasidad ng pagsira sa circuit	3ka, 4.5ka, 6ka
Na -rate Kasalukuyang (sa)	1,2,4,610,16,20,25,32,40,50,63a
Na -rate Boltahe (un)	AC230 (240)/400 (415) v
Na -rate Kadalasan	50/60Hz
Tripping curve	B, c, d
Magnetic naglalabas	B curve: sa pagitan ng 3in at 5 in
	C curve: sa pagitan ng 5in at 10in
	D curve: sa pagitan ng 10in at 14in
Electro-mechanical pagtitiis	Over 6000 cycle

Prinsipyo ng operasyon

Ang nagtatrabaho na prinsipyo ng mga de -koryenteng circuit breakers ay batay sa mga prinsipyo ng electromagnetic induction at mekanikal na paghahatid. Kapag ang kasalukuyang nasa circuit ay lumampas sa na -rate na halaga, ang elemento ng thermal sa loob ng circuit breaker ay magpainit at makagawa ng pagpapapangit ng bimetal, o ang electromagnet ay makagawa ng sapat na pagsipsip upang gawin ang kilos na pag -disconnect ng mekanismo, kaya pinutol ang circuit. Bilang karagdagan, ang circuit breaker ay mayroon ding isang aparato na nagpapalabas ng arko, na maaaring epektibong mapapatay ang arko na nabuo kapag sinisira ang kasalukuyang at maiwasan ang arko mula sa nakakapinsalang kagamitan at tauhan.

Pangunahing sangkap

Ang elektrikal na circuit breaker sa pangkalahatan ay binubuo ng contact system, arc extinguishing system, operating mekanismo, striker, shell at iba pa. Ginagamit ang contact system upang kumonekta at idiskonekta ang circuit breaker; Ang sistema ng pagpapalabas ng arc ay ginagamit upang mapatay ang arko na nabuo kapag sinira ang kasalukuyang; Ang mekanismo ng pagpapatakbo ay ginagamit upang mapagtanto ang manu -manong o awtomatikong operasyon ng circuit breaker; Ang tripper ay ang bahagi na nag -uudyok sa pagkilos ng circuit breaker ayon sa sitwasyon ng kasalanan sa circuit; Ang shell ay ginagamit upang maprotektahan ang panloob na istraktura ng circuit breaker at maiwasan ang panlabas na pagkagambala.
