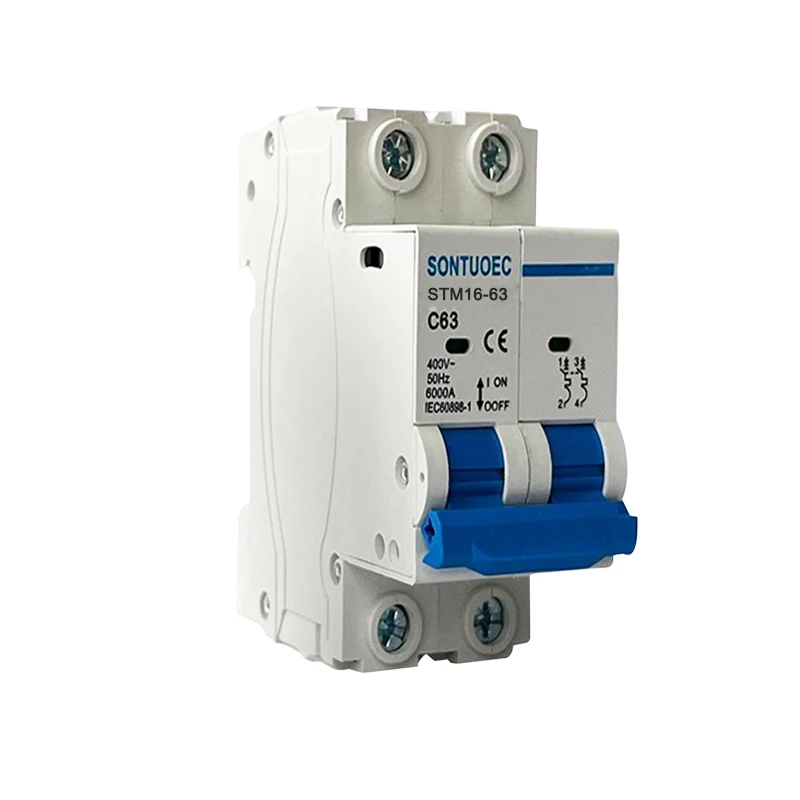

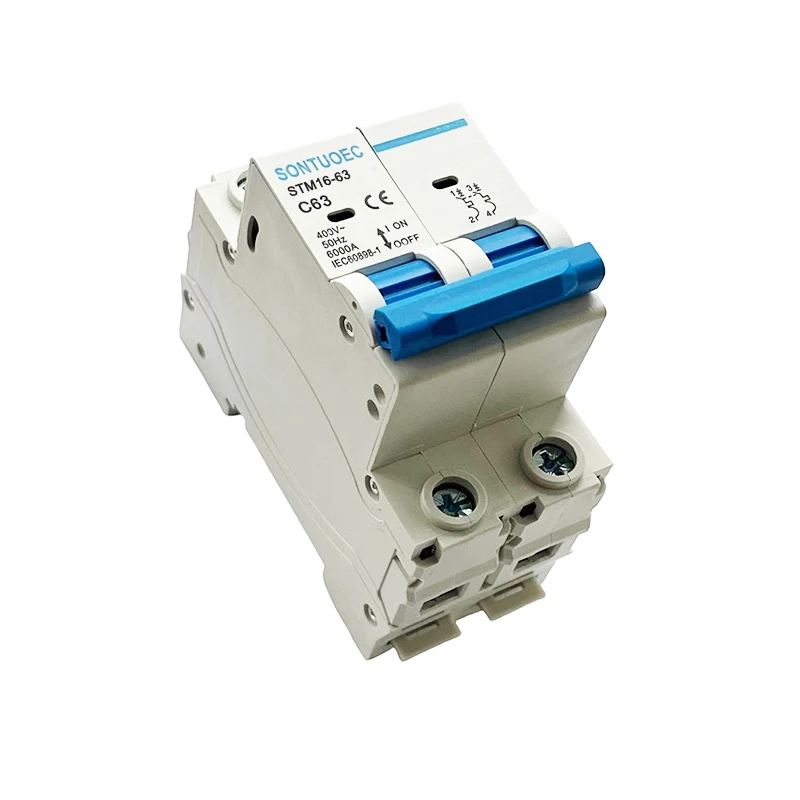

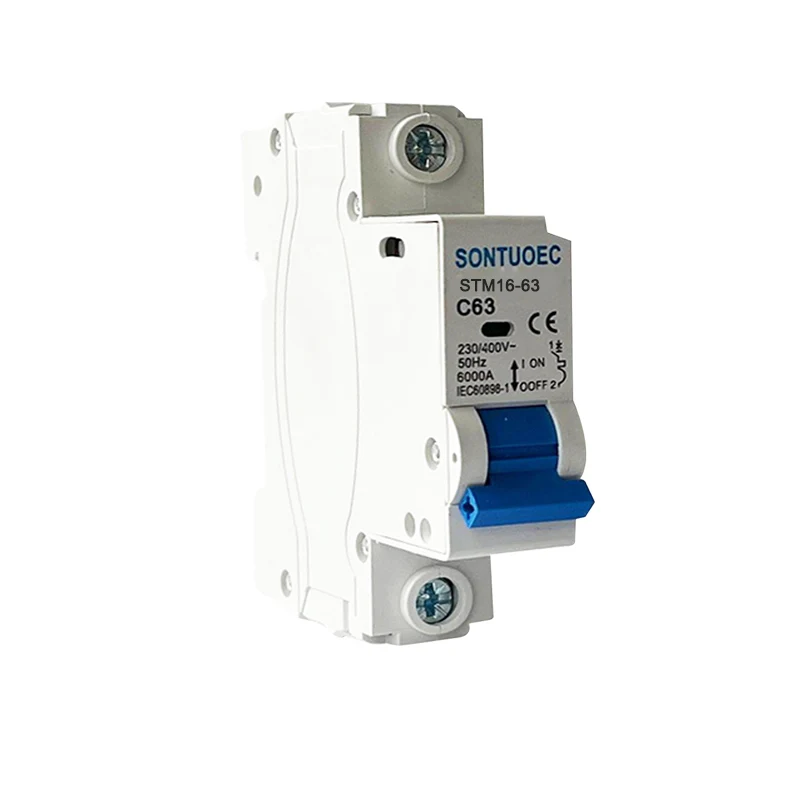

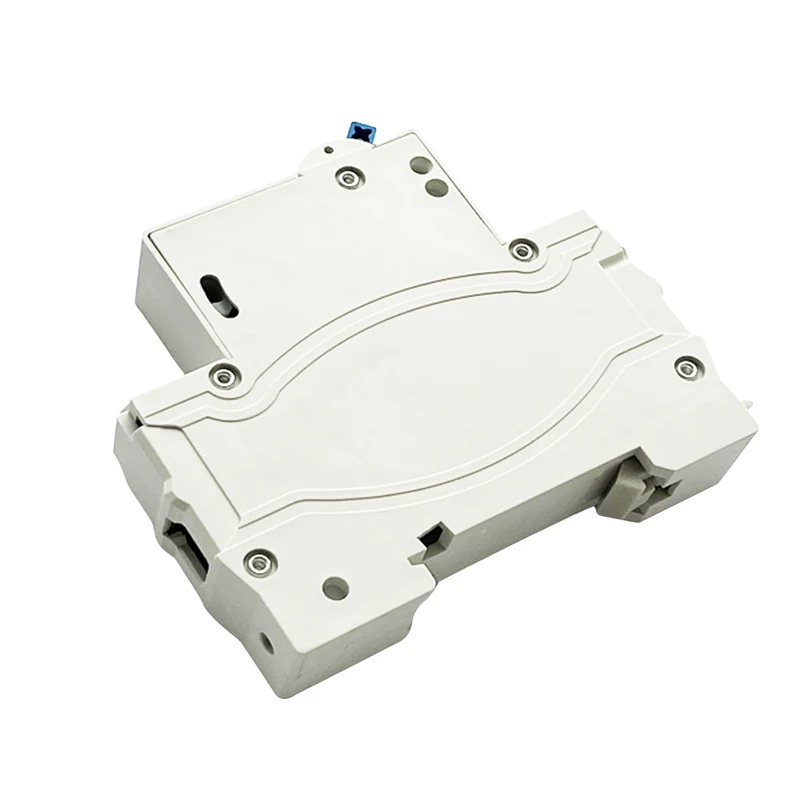

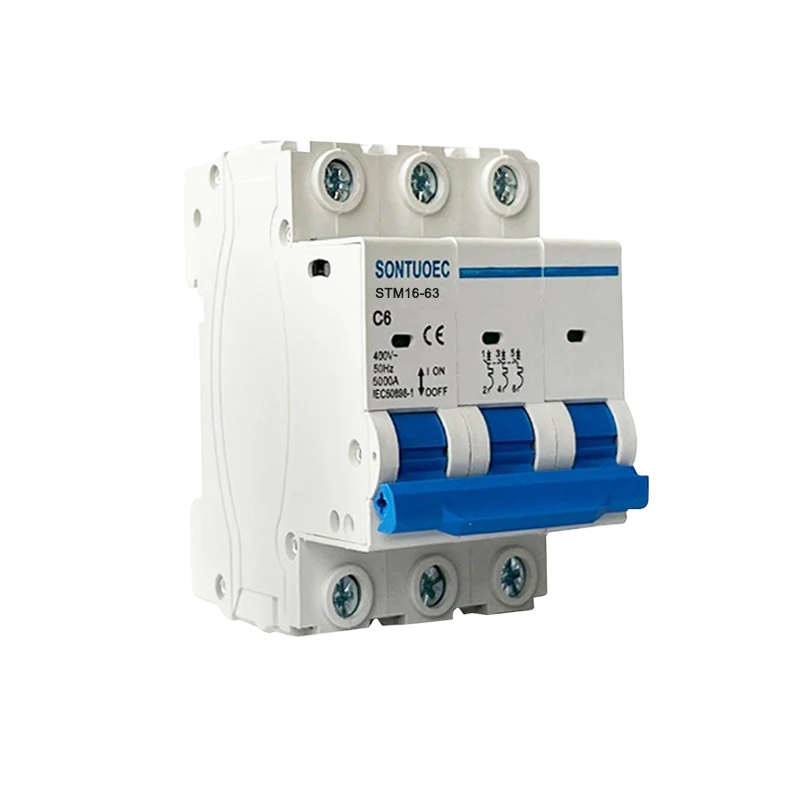

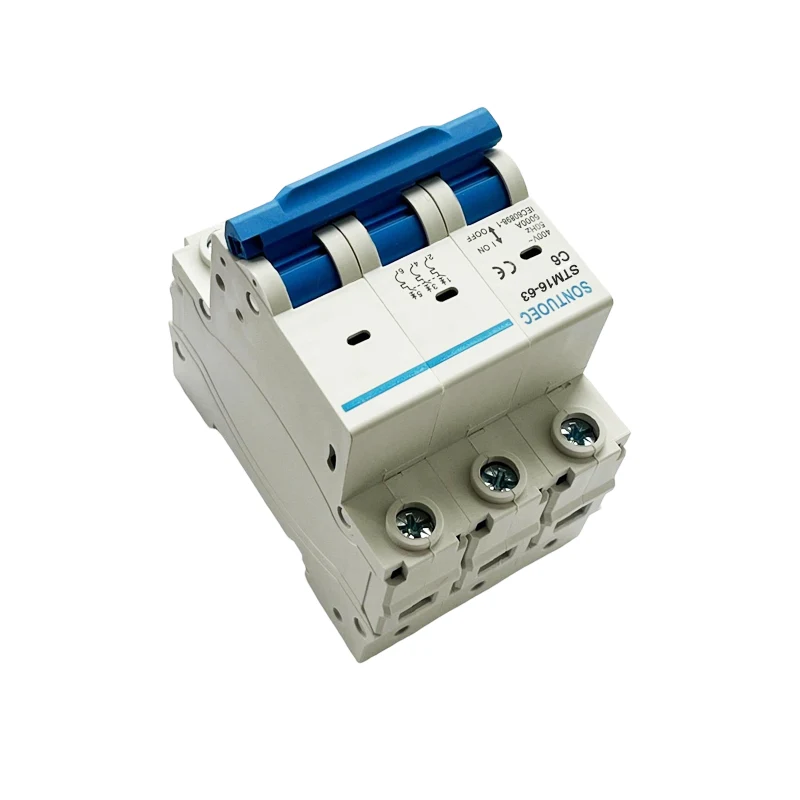

Curve C MCB Miniature Circuit Breaker

Ang curve c MCB miniature circuit breaker ay isang miniature circuit breaker ay malawakang ginagamit sa mga lugar tulad ng mga tirahan, komersyal na mga gusali at mga pasilidad na pang -industriya, lalo na sa mga circuit kung saan ang mga katangian ng paglabas ng curve C ay kinakailangan upang maprotektahan ang mga de -koryenteng kagamitan at personal na kaligtasan.

Modelo:STM16-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo	STM16-63
Pamantayan	IEC60898-1
Pole	1p, 2p, 3p, 4p
Maikling kapasidad ng pagsira sa circuit	3ka, 4.5ka, 6ka
Na -rate Kasalukuyang (sa)	1,2,4,610,16,20,25,32,40,50,63a
Na -rate Boltahe (un)	AC230 (240)/400 (415) v
Na -rate Kadalasan	50/60Hz
Tripping curve	B, c, d
Magnetic naglalabas	B curve: sa pagitan ng 3in at 5 in
	C curve: sa pagitan ng 5in at 10in
	D curve: sa pagitan ng 10in at 14in
Electro-mechanical pagtitiis	Over 6000 cycle

Mga tampok at benepisyo

 Maliit na sukat at magaan na timbang: curve c MCB miniature circuit breaker ay may compact na disenyo para sa madaling pag -install at pag -save ng puwang.

 maaasahang operasyon: Sa pamamagitan ng tumpak na curve ng paglabas at maaasahang aparato ng paglabas ng electromagnetic, mabilis nitong maputol ang may sira na circuit at maiwasan ang pinsala ng mga de -koryenteng kagamitan.

 Maramihang mga pag-andar ng proteksyon: Bilang karagdagan sa proteksyon ng short-circuit, mayroon din itong labis na proteksyon at over-boltahe na pag-andar ng proteksyon, na kumpleto ang pag-iingat sa kaligtasan ng mga circuit.

 Malakas na kakayahang magamit: Ang curve curve curve curve ay naaangkop sa karamihan sa mga maginoo na naglo -load, tulad ng pag -iilaw, mga socket, atbp, na maaaring matugunan ang mga pangangailangan ng iba't ibang mga circuit.

Prinsipyo ng operasyon

Ang operating prinsipyo ng curve C MCB ay pangunahing batay sa pagsubaybay sa kasalukuyan at ang pagkilos ng mekanismo ng pag -disconnect. Kapag ang kasalukuyang sa circuit ay lumampas sa itinakdang halaga, ang mekanismo ng paglabas ng electromagnetic ay kumikilos nang mabilis upang maputol ang circuit. Kasabay nito, ang thermal release ay kumakain din sa panahon ng kasalukuyang labis na karga, baluktot ang bimetal at itulak ang mekanismo ng libreng paglabas upang kumilos, sa gayon ang pagputol ng circuit.Ang curve c type release curve ay nangangahulugan na sa ilalim ng labis na mga kondisyon, ang circuit breaker ay may isang mas mabagal na bilis ng paglabas upang mapaunlakan ang mga kinakailangan ng labis na labis na labis na labis na mga kinakailangan ng ilang mga naglo-load.

Pag -iingat at pag -install ng pag -install

Pagtutugma ng kasalukuyang rating sa pag -load: Kapag ang pagbili ng curve C MCBs, kinakailangan upang matiyak na ang kasalukuyang rating ng circuit breaker ay tumutugma sa pag -load ng circuit upang maiwasan ang labis na paggamit na maaaring magresulta sa pinsala sa kagamitan o pag -trigger ng isang hindi normal na pagkakakonekta.

Ang pagpili ng mga katangian ng pagpapatakbo: Ang curve C na mga curves ng pagtanggal ay angkop para sa karamihan ng mga maginoo na naglo -load, ngunit ang eksaktong pagpili ay kailangang matukoy ng mga kinakailangan ng aplikasyon ng circuit.

Lokasyon ng Pag -install: Ang MCB ay dapat na mai -install sa isang pamamahagi o switch box upang matiyak ang kaligtasan at pagiging maaasahan ng circuit. Kasabay nito, dapat itong mai -install sa isang lokasyon kung saan madali itong pinatatakbo at masubaybayan, upang ang napapanahong mga hakbang ay maaaring gawin kung sakaling hindi gumana.

Regular na inspeksyon at pagpapanatili: Upang matiyak ang wastong paggana ng curve C MCB, kailangang suriin at mapanatili nang regular. Kasama dito ang pagsuri na ang mga contact ng circuit breaker ay nasa mabuting kondisyon, na ang mekanismo ng pag -disconnect ay nababaluktot, at iba pa.
