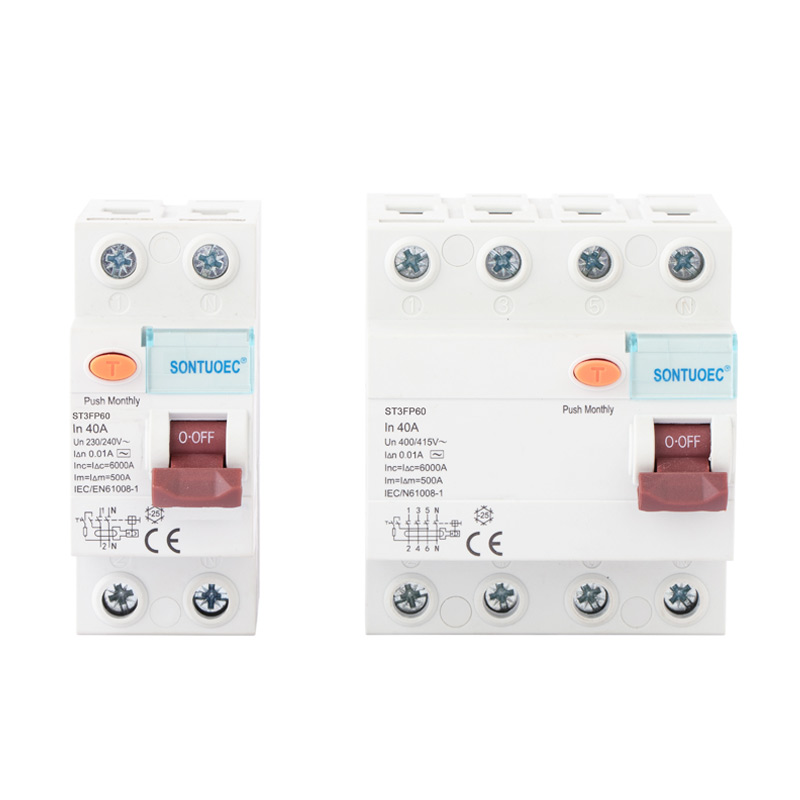

4P 40A/10mA tira kasalukuyang circuit breaker

Ang 4P 40A/10mA tira kasalukuyang circuit breaker ay isang natitirang kasalukuyang circuit breaker na may 4 na mga pole (i.e., 3-phase fire at zero wires) na na-rate sa 40 amps at may kakayahang awtomatikong pinutol ang circuit kapag ang natitirang kasalukuyang sa circuit ay napansin na nasa o higit sa 10 milliamp. Ang aparato ay pangunahing ginagamit upang maiwasan ang mga aksidente sa elektrikal at electrocution at upang mapangalagaan ang kaligtasan ng personal at kagamitan.

Modelo:ST3FP60

Magpadala ng Inquiry

Paglalarawan ng Produkto

Model:	ST3FP60
Pamantayan	IEC61008-1
Natitirang kasalukuyang mga katangian:	At, at
Pole no.:	2p, 4p
Na -rate na kasalukuyang:	16a, 25a, 32a, 40a, 63a;
Na -rate na boltahe:	230/400V AC
Rated Frequency:	50/60Hz
Na -rate ang natitirang operating kasalukuyang IΔN:	10mA, 30mA, 100MA, 300MA, 500MA
Na-rate ang tira na hindi nagpapatakbo ng kasalukuyang i Δno:	≤0.5iΔn
Na-rate na Kondisyon ng Short-Circuit Kasalukuyang Inc:	6000a
Na-rate na kondisyon na tira short-circuit Kasalukuyang IΔC:	6000a
Tagal ng tripping:	Agarang tripping≤0.1sec
Residual tripping kasalukuyang saklaw:	0.5iΔn ~ iΔn
Electro-Mechanical Endurance:	4000 cycle
PASTING TORQUE:	2.0nm
Terminal ng Koneksyon:	Screw terminal na terminal ng haligi na may salansan
Pag -install:	35mm din rail mounting

Prinsipyo ng operasyon

Ang prinsipyo ng operating ng circuit breaker na ito ay batay sa kasalukuyang prinsipyo ng balanse. Sa ilalim ng normal na mga kondisyon, ang mga alon na pumapasok at umaalis sa circuit ay dapat na pantay sa isang linya na dumadaan sa isang pagkarga. Gayunpaman, kapag mayroong isang kasalanan ng pagkakabukod sa linya o kapag ang isang tao ay nakikipag -ugnay sa circuit, maaari itong humantong sa kasalukuyang pagtagas, na ginagawa ang mga alon sa loob at labas ng circuit na hindi balanseng. Sa puntong ito, ang kasalukuyang transpormer sa loob ng circuit breaker ay makakakita ng hindi balanseng kasalukuyang ito at i -convert ito sa isang elektrikal na signal. Ang electronic circuit ay magpapalakas, ihambing at iproseso ang signal na ito, at kapag ang signal ay umabot sa isang preset na threshold, i.e., kapag ang natitirang kasalukuyang naabot o lumampas sa 10 milliamp, ang circuit breaker ay mabilis na maputol ang circuit.

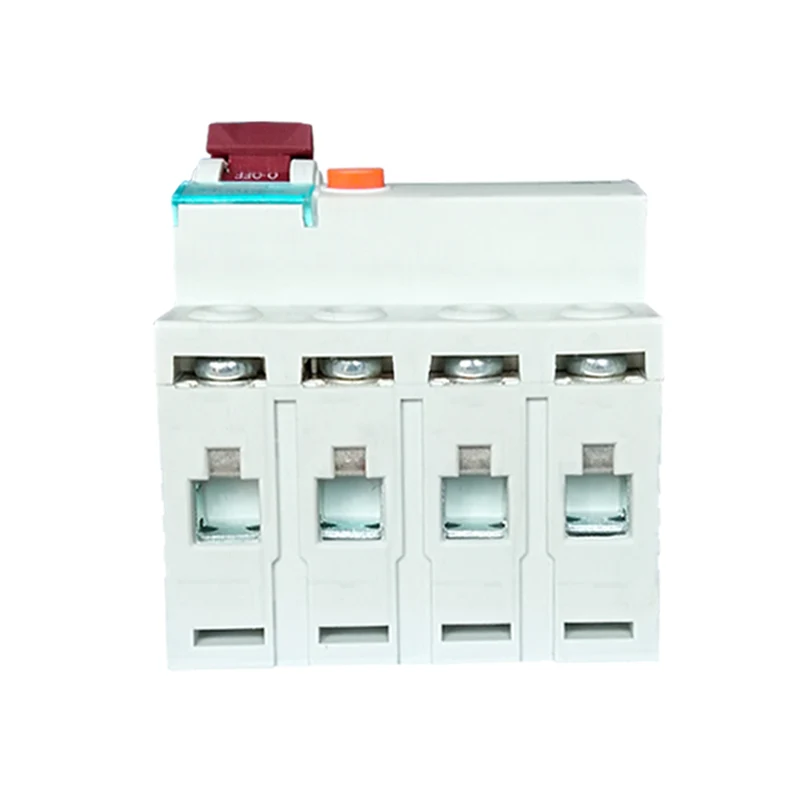

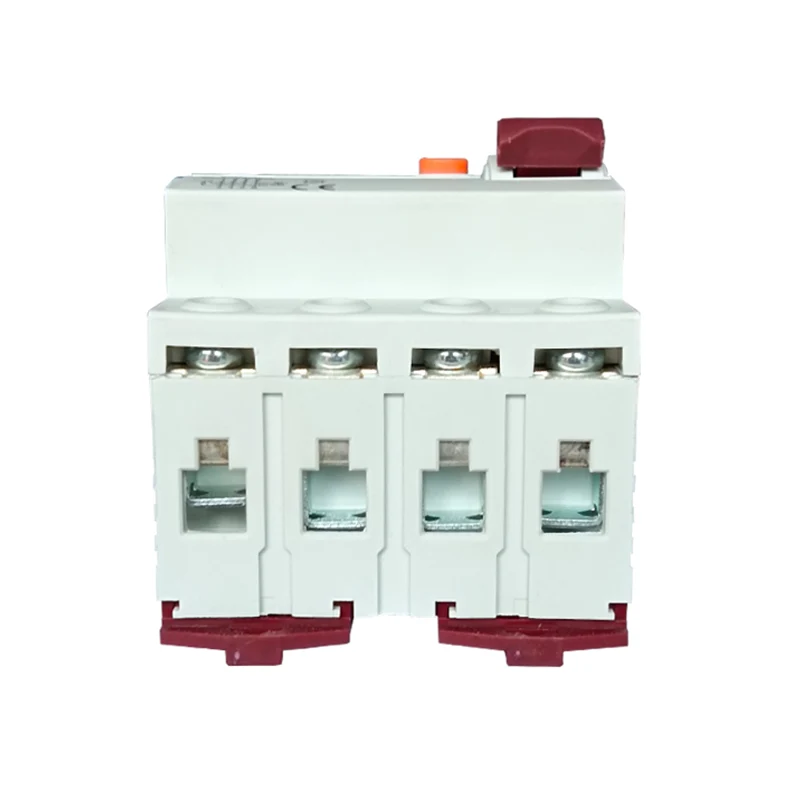

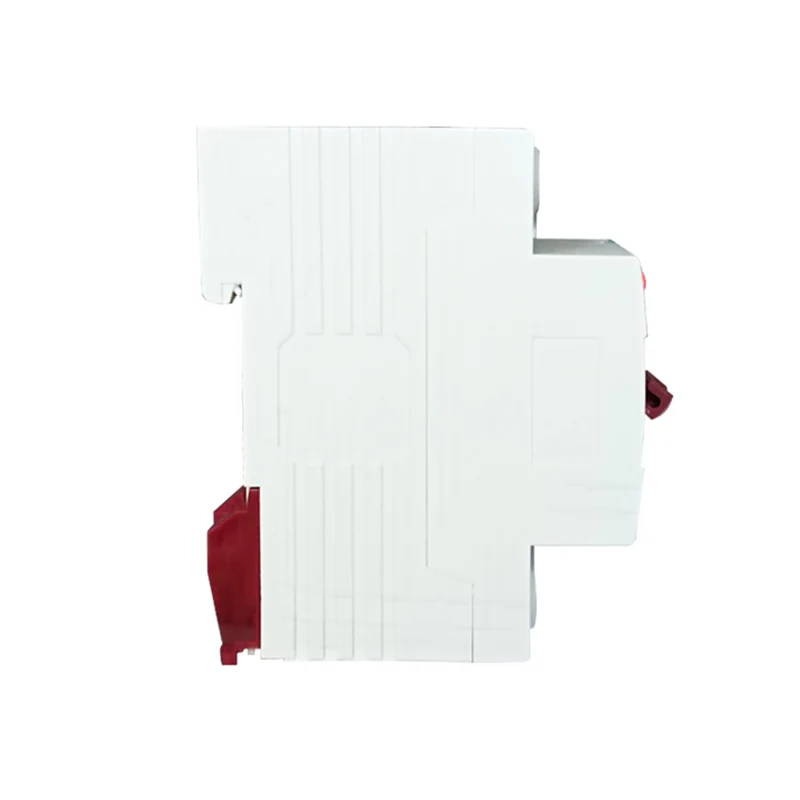

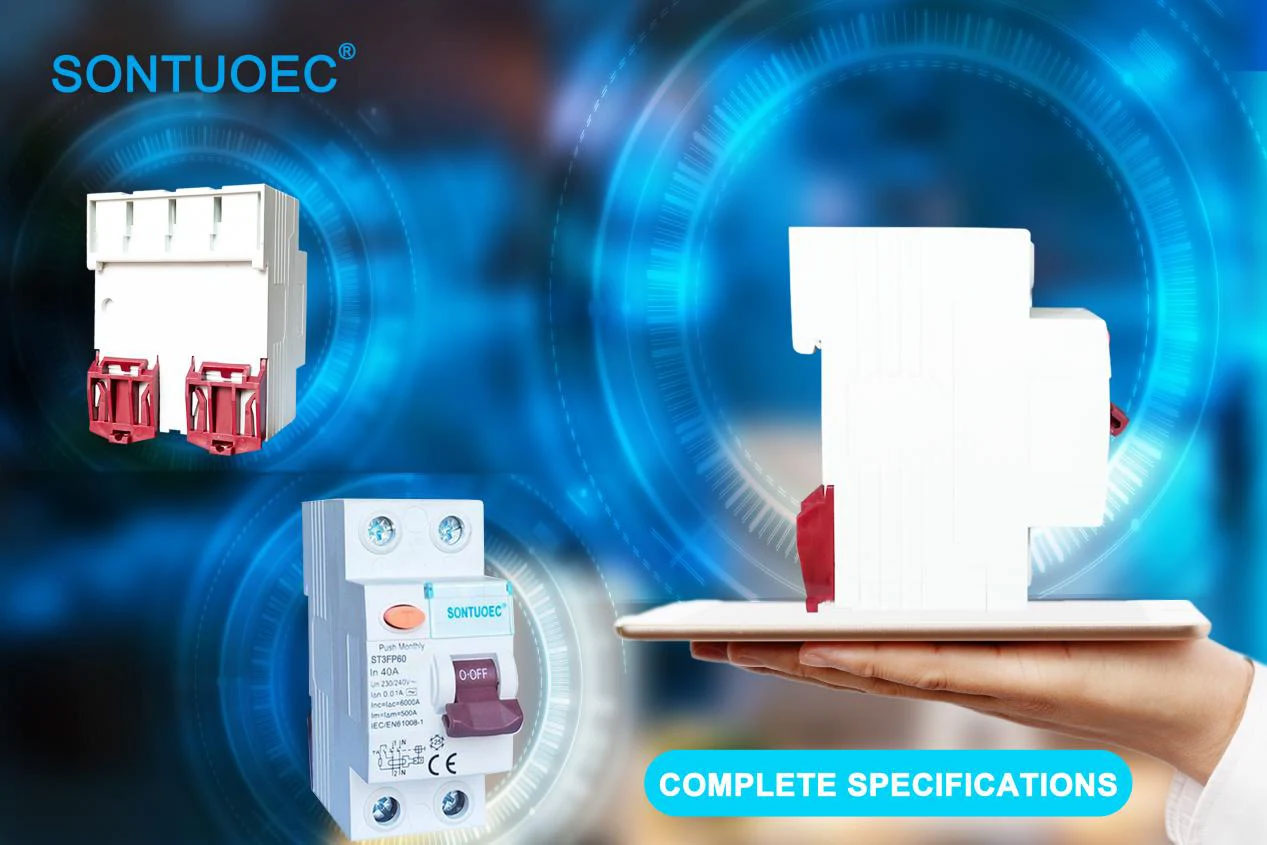

4P 40A/10mA Residual Current Circuit Breaker

Pangunahing tampok

Mataas na sensitivity: nakakakita ng maliliit na pagtagas kasalukuyang (10 mA) at putulin ang circuit sa oras upang maiwasan ang mga de -koryenteng sunog at aksidente sa electric shock.

Mabilis na tugon: Kapag napansin ang kasalukuyang pagtagas, ang circuit breaker ay puputulin ang circuit sa isang napakaikling panahon (karaniwang sa loob ng sampu -sampung millisecond).

Versatility: Bilang karagdagan sa pangunahing pag-andar ng proteksyon ng pagtagas, ang circuit breaker ay maaari ring magkaroon ng labis na karga at pag-andar ng proteksyon ng short-circuit.

Madaling i -install at mapanatili: Karaniwan itong nagpatibay ng modularized na disenyo, na madaling i -install at i -dismantle. Samantala, ang simpleng panloob na istraktura ay ginagawang madali upang mapanatili at ma -overhaul.
