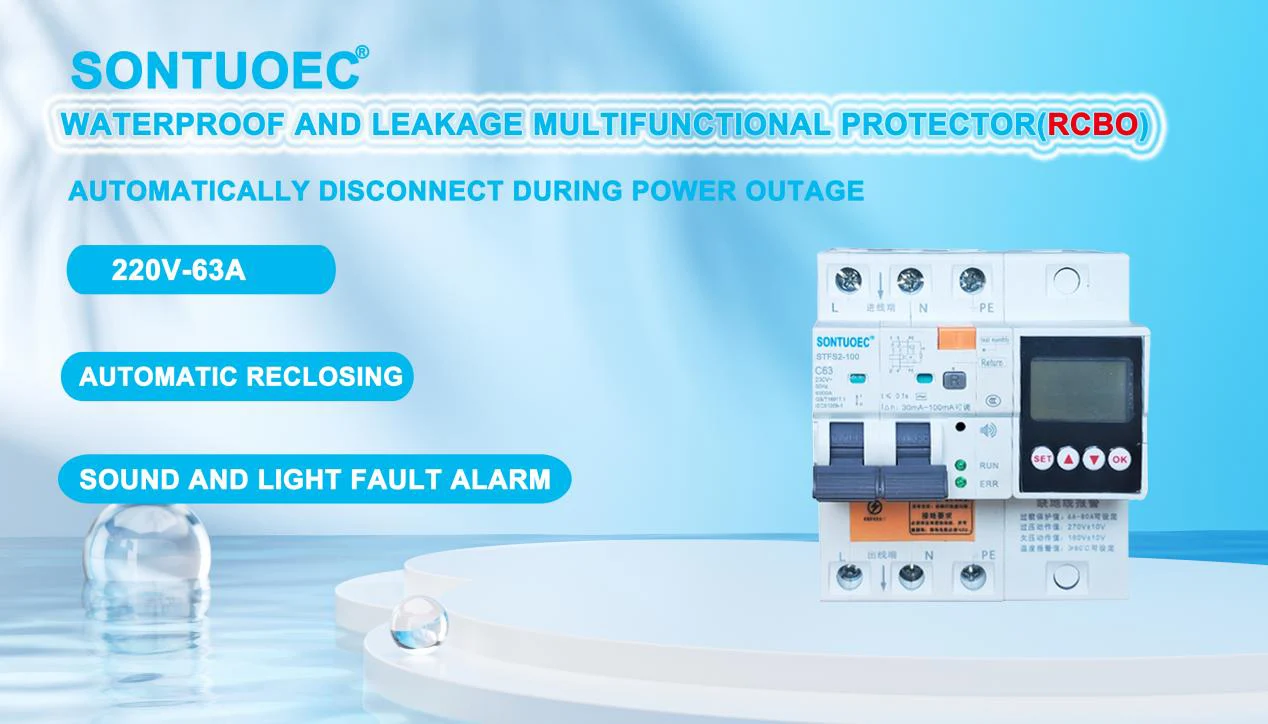

100A 2P 4P Multifunctional RCBO

Ang STSF2-100 100A 2P 4P multifunctional RCBO ay angkop para sa AC 50/60Hz, na na-rate sa isang circuit na may boltahe na 230V-400V at isang na-rate na kasalukuyang 100A, kapag ang Aperson ay nakuryente o ang mga pagtagas ng grid ng kuryente. Kapag ang pagtagas, overvoltage, at undervoltage ay umabot sa mga itinakdang halaga, ang natitirang kasalukuyang circuit breaker ay maaaring mabilis na gumana sa isang napakaikling panahon ay mabilis na pinutol ang supply ng kuryente. Kapag ang temperatura ng pagsubaybay ng natitirang kasalukuyang circuit breaker ay umabot sa itinakdang halaga, ang pagsubaybay sa ground wire ay hindi konektado. Kapag konektado, ang produkto ay naglalabas ng isang tunog ng alarma upang maprotektahan ang kaligtasan ng mga tauhan at elektrikal na kagamitan, at maiiwasan Maiwasan ang pinsala sa mga kagamitan na dulot ng overvoltage sa power grid. Ay may labis na karga, maikling circuit, pagtagas, overvoltage undervoltage at mga pag -andar ng proteksyon ng overtemperature ay maaari ding magamit upang pansamantalang i -on at i -off ang mga de -koryenteng aparato sa ilalim ng normal na mga pangyayari Ang mga circuit ng ilaw, lalo na ang angkop para sa mga sistema ng pamamahagi ng pang -industriya at komersyal. Ang produkto ay may isang maliit na dami, compact na istraktura, at mas mahusay na pagiging epektibo kaysa sa iba pang mga katulad na produkto. Mayroon itong magandang hitsura, Ang mataas na kapasidad ng pagsira ay ginagawang isang mahusay na pagpipilian para sa pamamahagi ng kapangyarihan ng sambahayan. Ang produktong ito ay sumusunod sa GB/T 16917.1 at IEC 61009-1 na pamantayan at nakakuha ng sertipikasyon ng CE.

Modelo:STFS2-100

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo	STFS2-100 uri ng electroic
Residual Kasalukuyang Characarive	AC
Pamantayan	IEC/EN 61009-1
Na -rate na sensitivityl △ n	0.03,0.1,0.3
Pole no	Mga Poles: 1p+n+PE; 3p+n+pe
Na -rate na kasalukuyang (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a
Na -rate na boltahe (v)	240/415V; 230/400V
Na -rate ang natitirang operating kasalukuyang	10mA, 30mA, 100MA, 300MA, 500MA
Na -rate na Kondisyonal na Residual Short Circuit Kasalukuyan	6ka
Electro-Machanical Endurance	Mahigit sa 4000 cycle

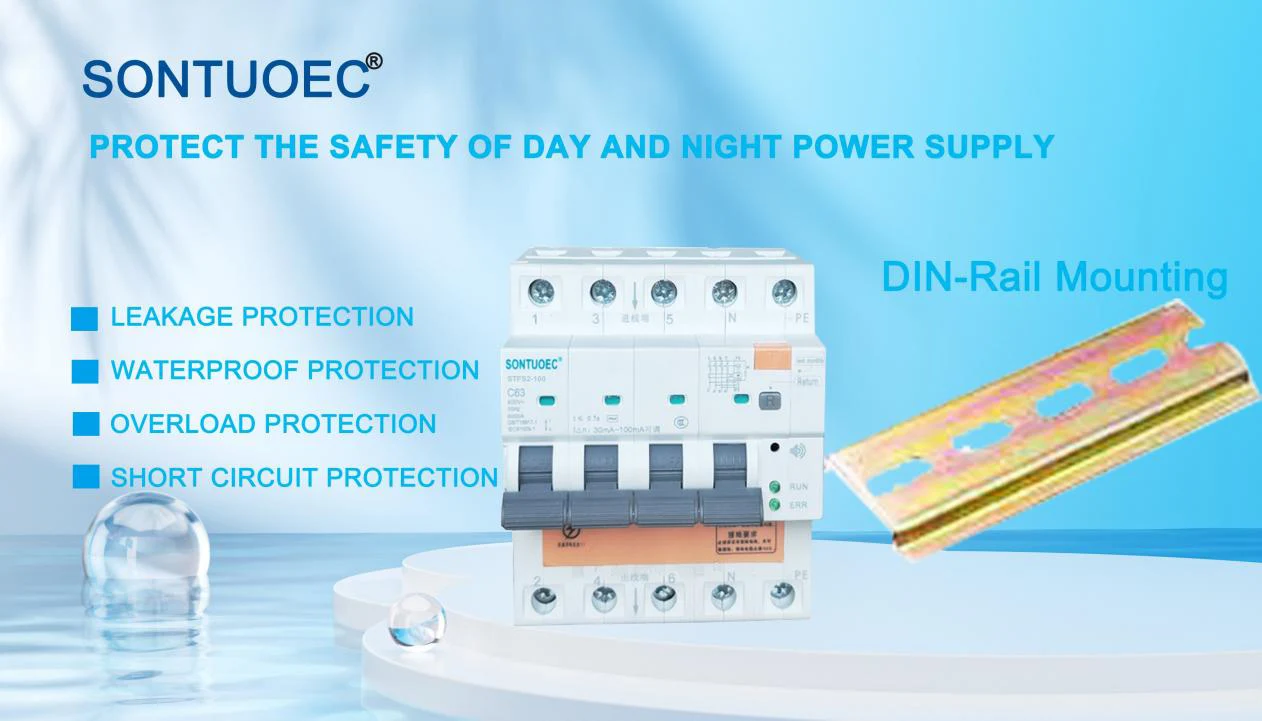

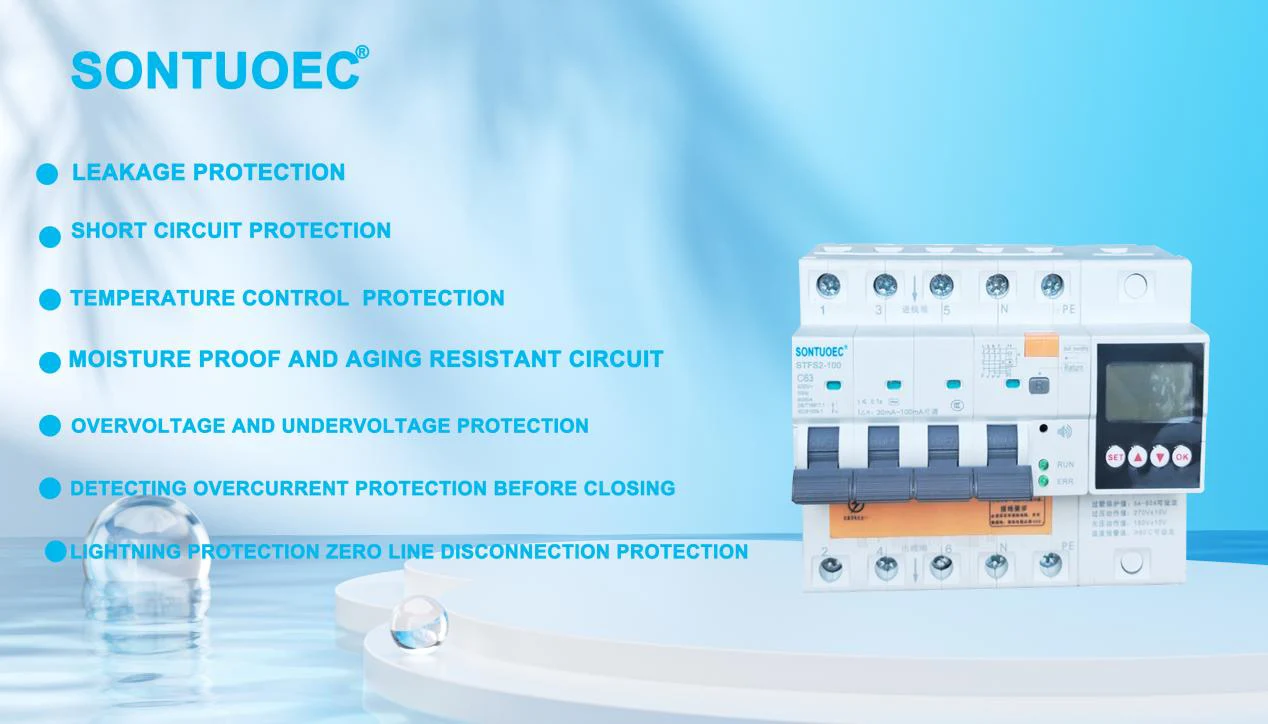

Function:	proteksyon ng pagtagas, Labis na karga ang kasalukuyang protektahan, Maikling proteksyon sa circuit, sa ilalim ng proteksyon ng boltahe, higit sa proteksyon ng boltahe, Na -rate na kasalukuyang/ boltahe na nababagay, Proteksyon sa temperatura ， Alarma ng water ingress at iba pa.

Nakapalibot na temperatura ng hangin ：

1. Ang nakapaligid na temperatura ng hangin ay hindi dapat mas mababa kaysa -5 1C, hindi mas mataas kaysa sa+40 C, at ang pang -araw -araw na average na halaga ay hindi lalampas sa+35 C.

2. Altitude: Ang taas ng site ng pag -install ay hindi lalampas sa 2000m.

3.Atmospheric kondisyon

Malinis ang hangin, at sa isang maximum na temperatura ng+40 'C, ang kamag -anak na kahalumigmigan ng hangin ay hindi mataas sa 50%. Ang mas mataas na kamag -anak na kahalumigmigan ay pinapayagan sa mas mababang temperatura, tulad ng AT+20 C,

Ang kamag -anak na kahalumigmigan ay hindi dapat lumampas sa 90%. Dahil sa paminsan -minsang katamtamang paghalay na dulot ng mga pagbabago sa temperatura, dapat bayaran ang pansin sa pagkuha ng naaangkop na mga hakbang.

4. Ang mga kategorya ng pag -install ng pag -install ay Li at III

Kasalukuyan at bilang ng mga pole

100A: Ipinapahiwatig nito na ang RCBO ay na -rate sa 100 amps. Ang kasalukuyang rating ay ang maximum na halaga ng kasalukuyang na ang circuit breaker ay maaaring magdala ng patuloy na hindi nagiging sanhi ng sobrang pag -init o pinsala.

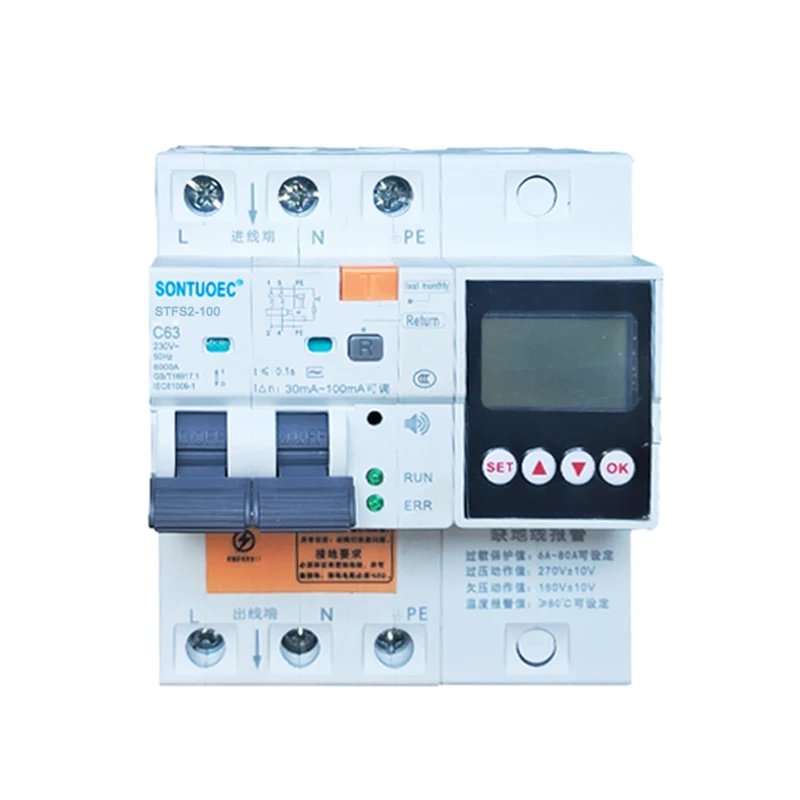

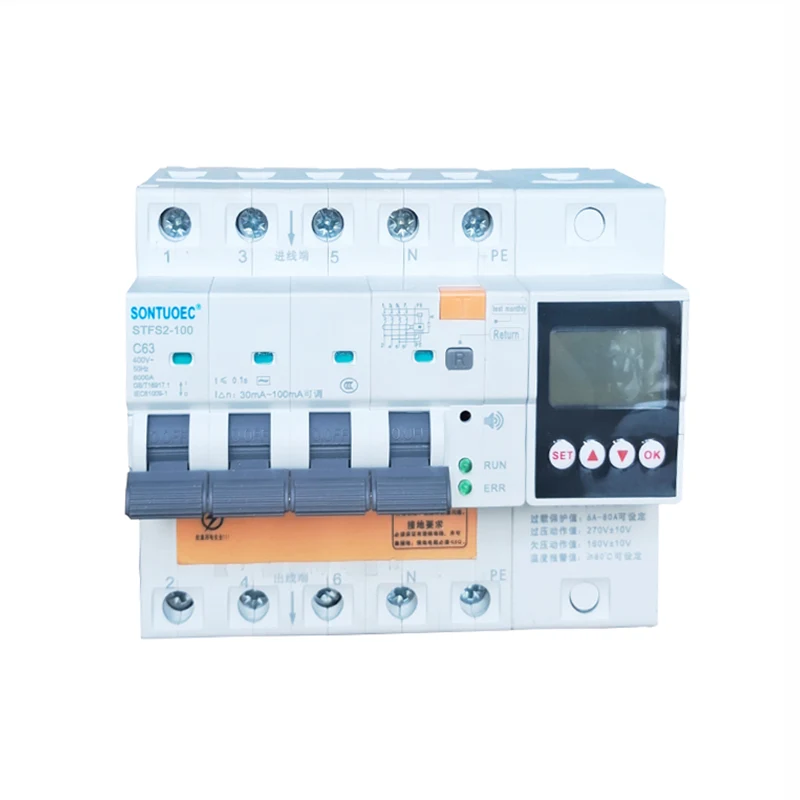

2P, 4P: Ang "P" dito ay nakatayo para sa bilang ng mga pole, i.e., ang bilang ng mga phase ng circuit kung saan maaaring konektado ang circuit breaker. Ang 2p ay nangangahulugan na ang circuit breaker ay maaaring konektado sa dalawang circuit phase (karaniwang apoy at zero), samantalang ang 4p ay nangangahulugang maaari itong konektado sa apat na mga phase ng circuit (karaniwang three-phase fire at zero).

Multifunctional

Ang multifunctional ay nagpapahiwatig na ang 100A 2P 4P multifunctional RCBO ay nilagyan ng iba't ibang mga function ng proteksyon. Bilang karagdagan sa pangunahing labis na labis na labis at proteksyon ng short-circuit, maaari rin itong magbigay ng proteksyon sa pagtagas, proteksyon ng undervoltage, proteksyon ng overvoltage, at iba pa. proteksyon ng temperatura ， alarma sa tubig ， adjustable kasalukuyang at boltahe。Ang mga proteksyon ay nagpapahintulot sa RCBO na magbigay ng mas malawak na proteksyon para sa mga circuit at kagamitan.

100A 2p 4p Multifunctional RCBO

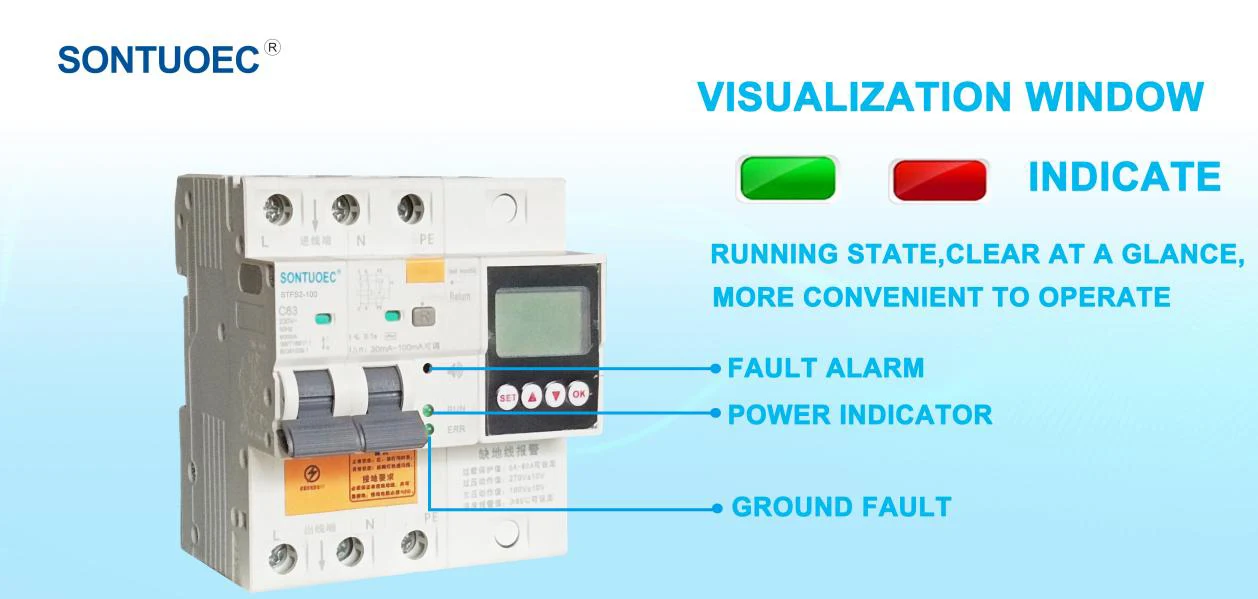

Babala!

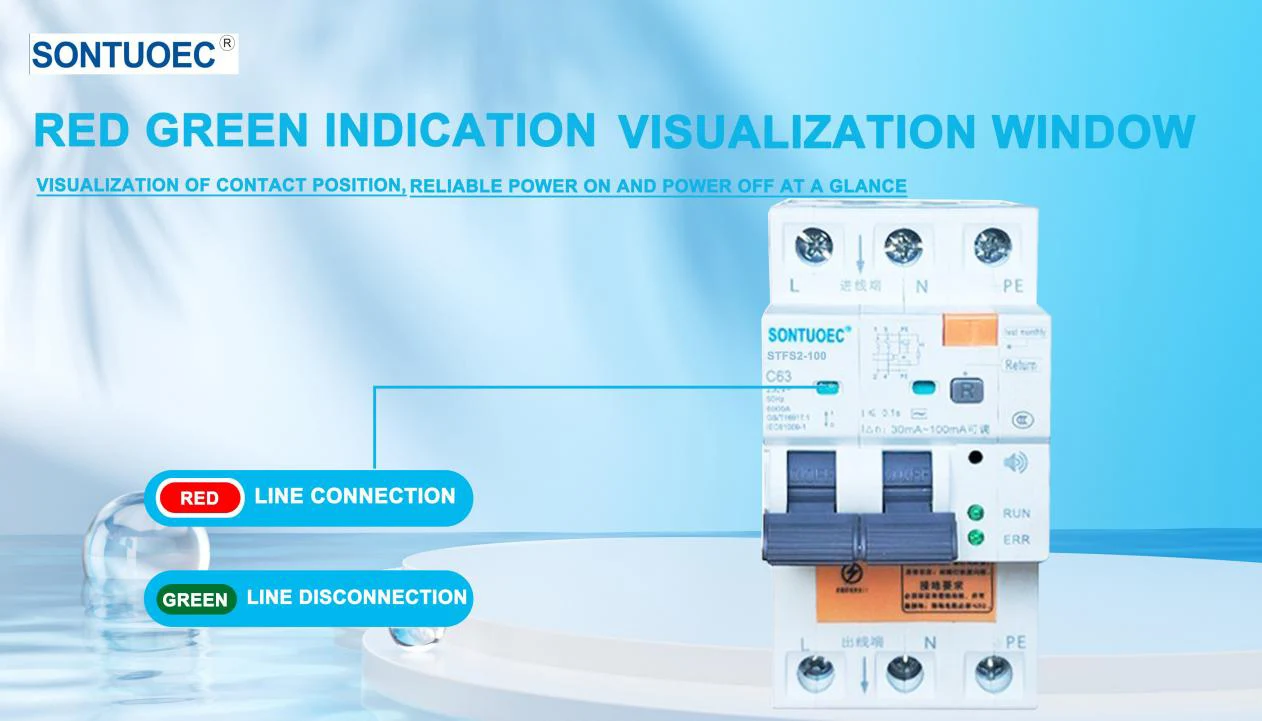

Babala ng normal na estado: berdeng ilaw sa;

Abnormal na Estado: Ang ilaw ay naka -off

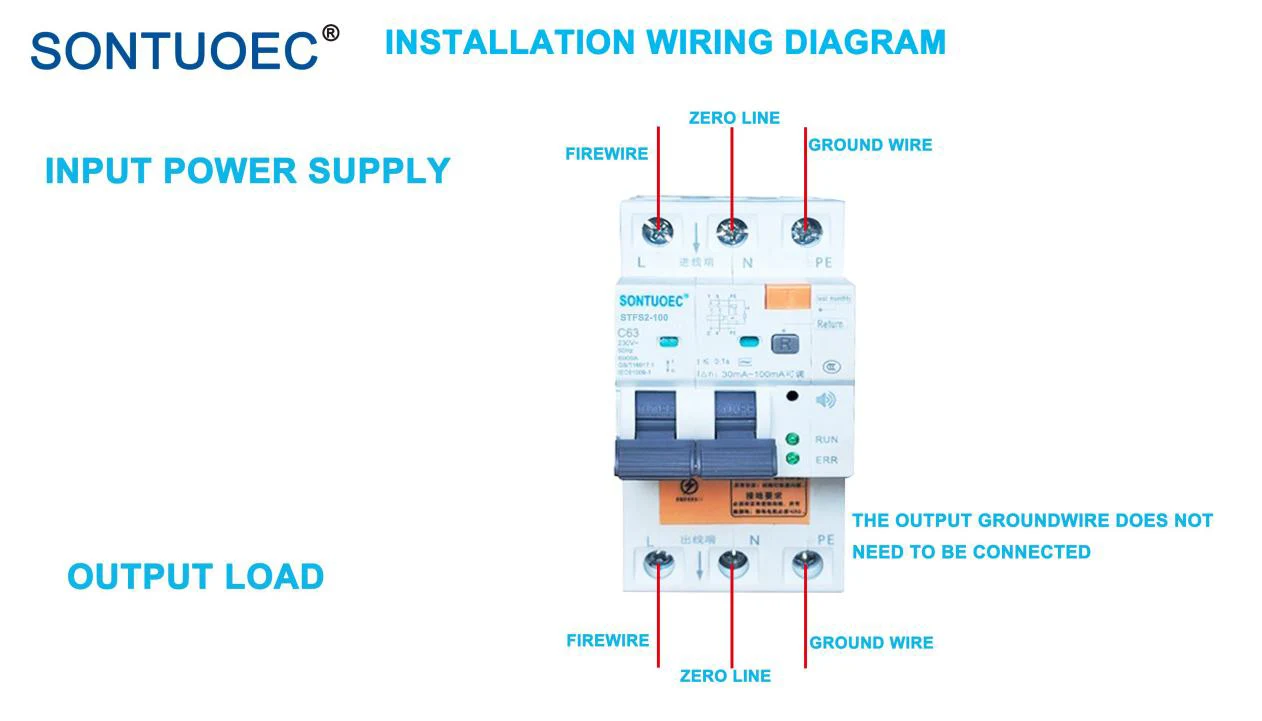

Mga Kinakailangan sa Grounding:

Kinakailangan upang matiyak na mayroong isang papasok na ground wire at isang grounding wire, at ang saligan na pagtutol ay dapat na S 5Q!

EMPLICATION SCENARIO

Dahil ang RCBO ay may iba't ibang mga pag -andar ng proteksyon, madalas itong ginagamit sa mga circuit na nangangailangan ng personal na kaligtasan, tulad ng mga de -koryenteng circuit para sa pag -iilaw, mahina na kapangyarihan, at mga de -koryenteng kasangkapan sa mga bahay at pampublikong lugar. Ang mga lugar na ito ay madalas na nailalarawan sa pamamagitan ng tubig at kahalumigmigan, na madaling maging sanhi ng mga aksidente sa pagtagas. Bilang karagdagan, ang RCBO ay maaari ring magamit sa mga pang -industriya na elektrikal na sistema kung saan ang kaligtasan ng tao ay isang kinakailangan, tulad ng peripheral light control circuit, radar system, at mga instrumento sa paggalugad ng geological.
