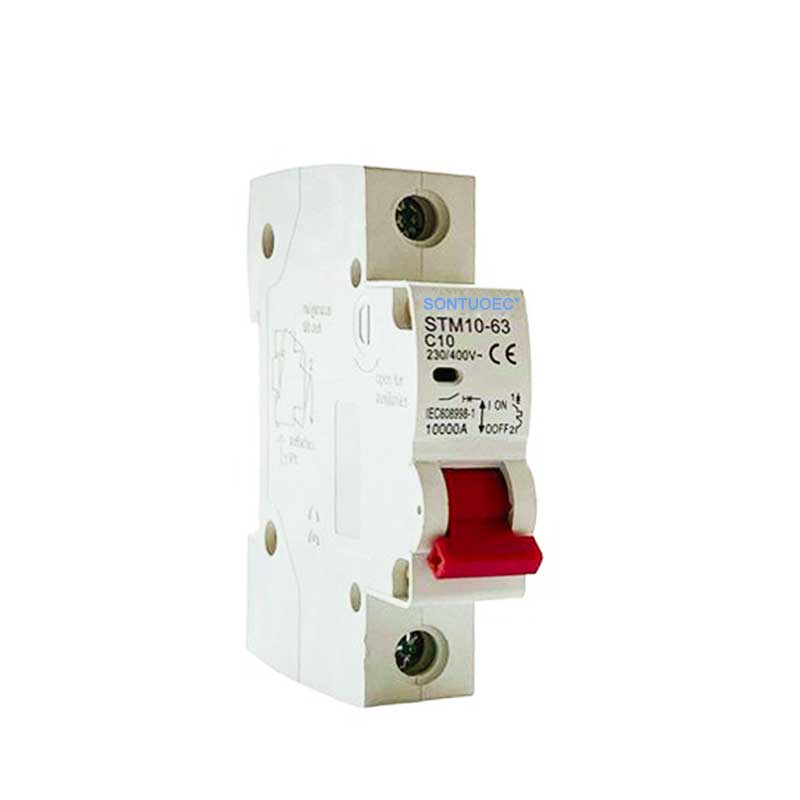

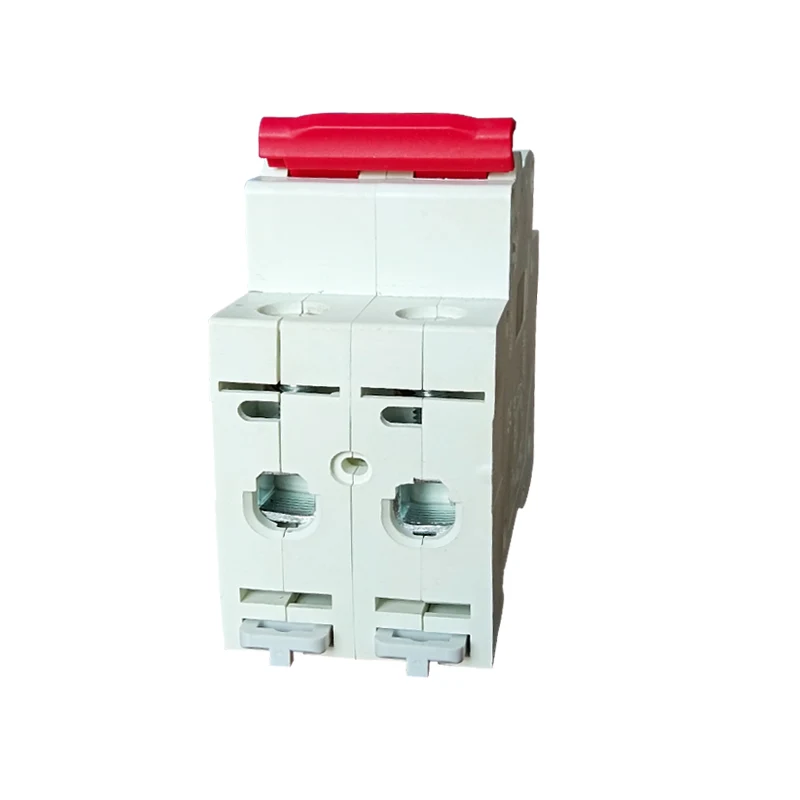

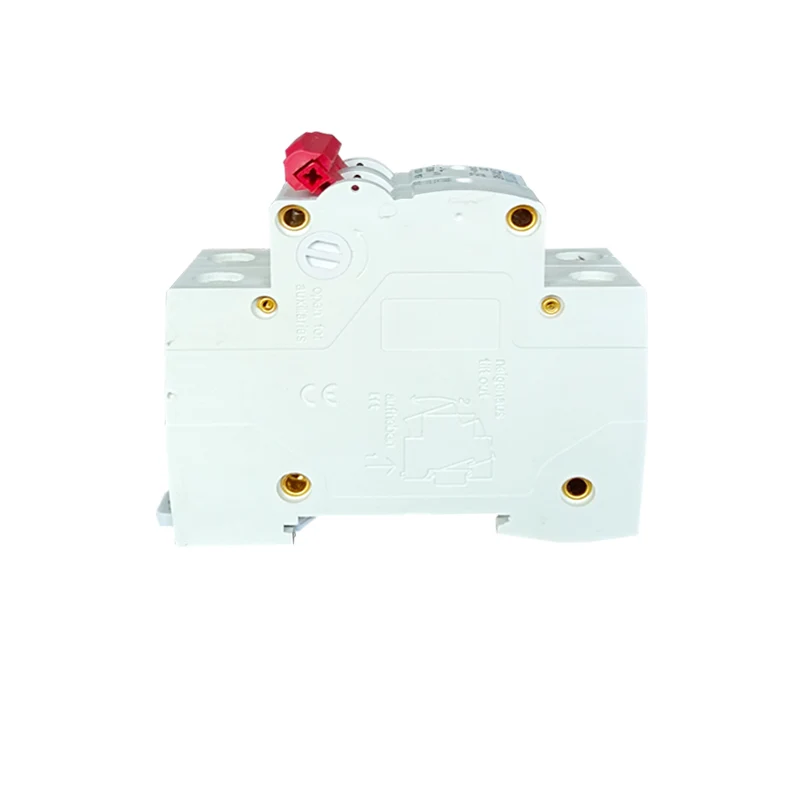

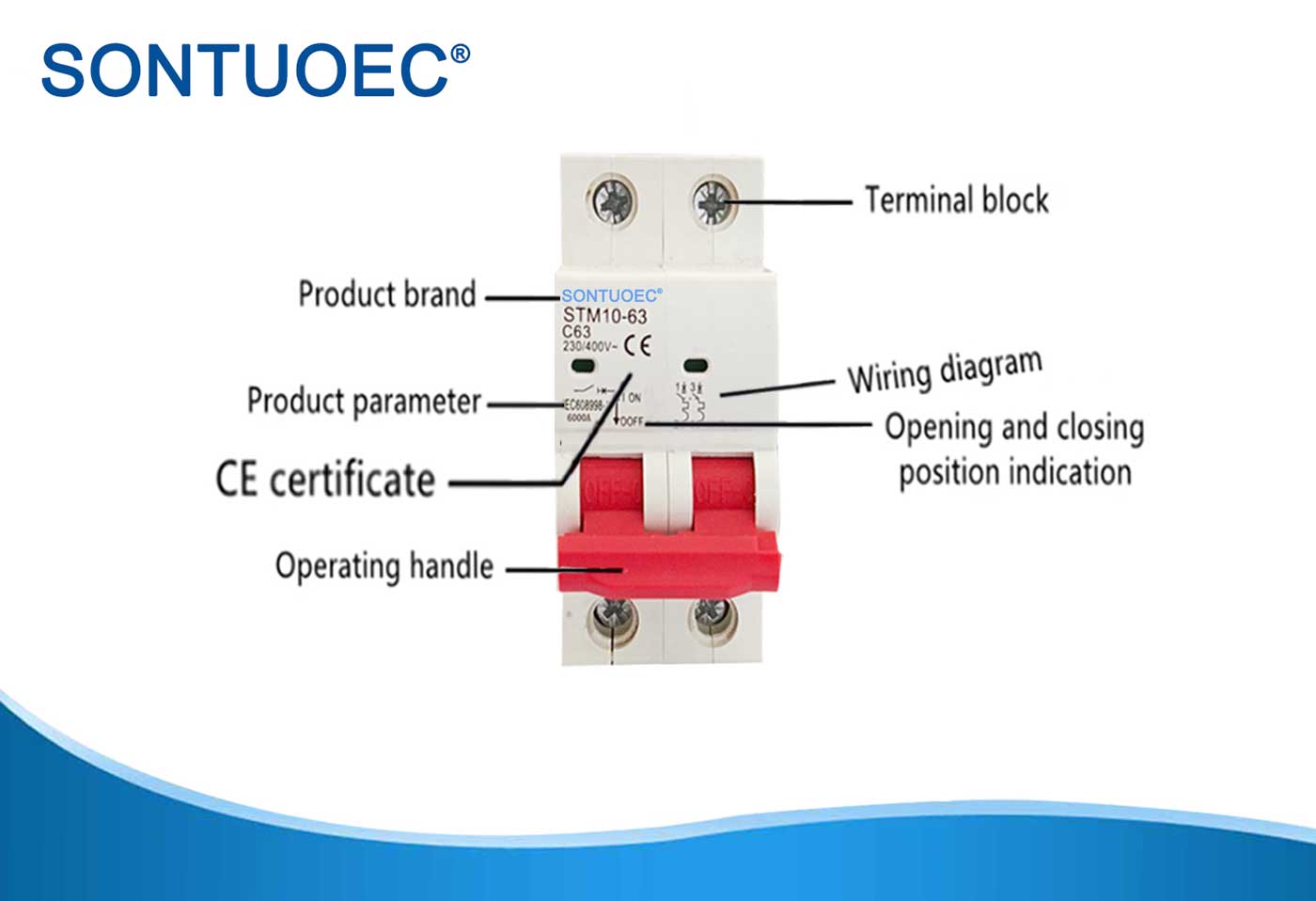

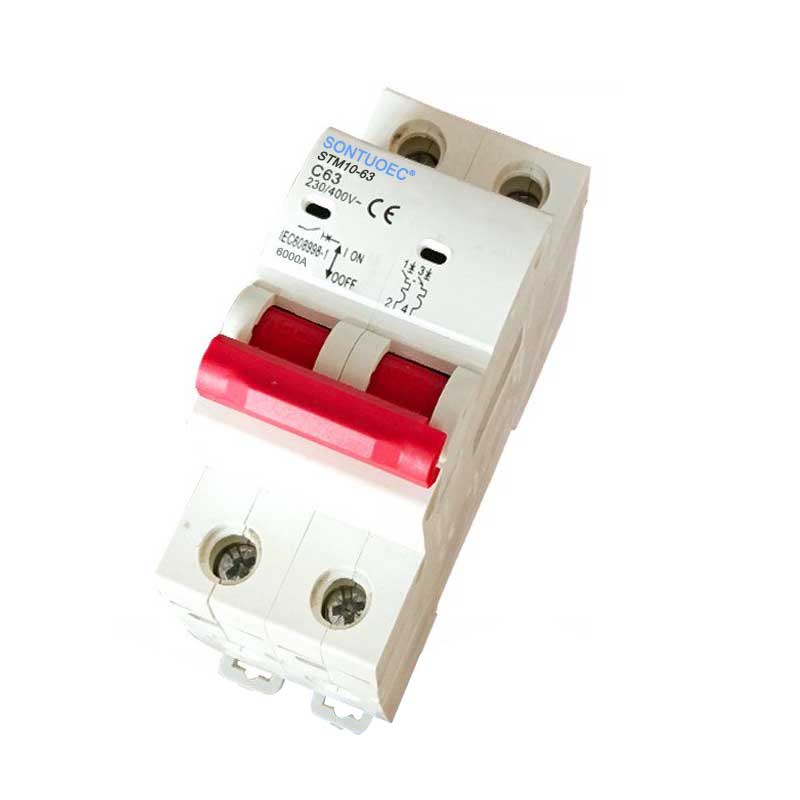

Curve d mcb miniature circuit breaker

Sa pamamagitan ng pagsunod sa isang bilang ng mga pamantayan sa kaligtasan sa internasyonal at mga sertipikasyon ng awtoridad, ang curve d MCB miniature circuit breaker ay nagbibigay ng maaasahang proteksyon para sa mga de -koryenteng sistema at malawakang ginagamit sa iba't ibang mga aplikasyon kung saan kinakailangan ang mataas na kaligtasan at katatagan. Kapag pumipili at gumagamit ng curve d MCBS, inirerekomenda na ang pagpili ay batay sa mga tiyak na mga kinakailangan sa elektrikal na sistema at mga katangian ng pag -load, at ang mga nauugnay na pag -install at mga code ng pagpapanatili ay susundan.

Modelo:STM10-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pamantayan		IEC/EN 60898-1
Elektriko mga tampok	Na -rate ang kasalukuyang sa	A	1,2,4,610,16,20,25,32,40,50,63a
	Mga Poles	P	1p, 2p, 3p, 4p
	Na -rate na boltahe ue	V	AC 230/400
	Pagkakabukod boltahe UI	V	500
	Rated frequency	Hz	50/60
	Na -rate na kapasidad ng pagsira	A	3000, 4500, 6000
	Na -rate na salpok na may boltahe ng boltahe (1.2/50) uimp	V	4000
	Ang boltahe ng pagsubok ng dielectric sa ind.freq.for 1 min	KV	2
	Degree sa polusyon		2
	Thermo-magnetic release na katangian		B, c, d
Mekanikal mga tampok	Buhay ng Elektriko	t	4000
	Mekanikal na buhay	t	10000
	Degree sa proteksyon		IP20
	Sanggunian ng sanggunian para sa pagtatakda ng elemento ng thermal	ºC	30
	Nakapaligid na temperatura (na may pang -araw -araw na average ≤35ºC)	ºC	-5 ~+40 (Espesyal na Application Mangyaring sumangguni sa Pagwawasto sa kabayaran sa temperatura)
	Temperatura ng imbakan	ºC	-25 ~+70
Pag -install	Uri ng Koneksyon ng Terminal		Cable/pin-type busbar
	Laki ng terminal sa itaas/ibaba para sa cable	MM2	25
		AWG	18-3
	Therminal size top/ibaba para sa busbar	MM2	25
		AWG	18-3
	Masikip na metalikang kuwintas	N*m	2
		In-lbs	18
	Pag -mount		sa DIN Rail EN 60715 (35mm) sa pamamagitan ng mabilis na aparato ng clip
	Koneksyon		Mula sa itaas at ibaba

Mga Katangian ng Produkto

 Na -rate ang kasalukuyang at boltahe: Ang mga curve D MCB ay angkop para sa isang malawak na hanay ng mga na -rate na alon, tulad ng 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, atbp.

 Mga Katangian ng Pag -alis: Ang mga curve D MCB ay partikular na angkop para sa mataas na induktibong naglo -load at mga sistema ng pamamahagi na bumubuo ng mga malalaking inrush currents, tulad ng mga de -koryenteng kagamitan na bumubuo ng mga pulsed currents, maliit na motor, atbp Maaari silang magamit sa isang malawak na hanay ng mga aplikasyon, tulad ng mga sistema ng pamamahagi ng kuryente, mga sistema ng pamamahagi ng kuryente, at mga sistema ng supply ng kuryente. Ang agarang pagbasag ng kasalukuyang ito ay karaniwang 10-40 beses ang na-rate na kasalukuyang, na nangangahulugang maaari itong mabilis na maputol ang mga circuit at protektahan ang mga kagamitan mula sa pinsala sa biglaang pagtaas ng kasalukuyang.

 Proteksyon ng short-circuit: Ang mga D-curve MCB ay may mataas na kapasidad ng pagbagsak ng short-circuit, tulad ng na-rate na short-circuit breaking kapasidad ng 6KA para sa ilang mga produkto, na maaaring maaasahan na maprotektahan ang mga circuit mula sa mga short-circuit currents.

 Mga Pamantayan sa Kaligtasan at Sertipikasyon: Ang mga produktong ito ay karaniwang sumunod sa isang bilang ng mga pamantayan sa kaligtasan sa internasyonal, tulad ng EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, atbp.

Curve D MCB Miniature Circuit Breaker
