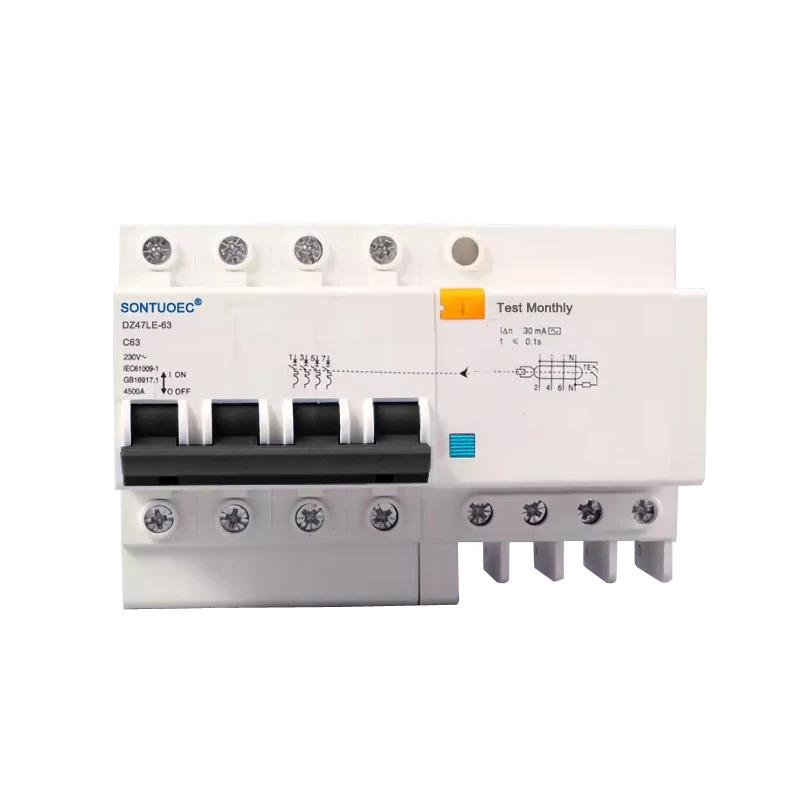

4P RCBO AC Uri

Prinsipyo ng operasyon

Ang prinsipyo ng operating ng uri ng 4p RCBO AC ay batay sa kabuuan ng vector ng mga alon at sa mga prinsipyo ng electromagnetic. Kapag ang mga alon sa circuit sa sunog (L) at zero (n) mga wire ay hindi pantay sa magnitude, ang vector sum ng mga alon sa pangunahing bahagi ng circuit ng transpormer ay hindi zero, na bumubuo ng isang sapilitan na boltahe sa pangalawang bahagi ng coil. Ang sapilitan na boltahe na ito ay idinagdag sa electromagnetic relay, na bumubuo ng isang paggulo ng kasalukuyang lumilikha ng isang reverse demagnetizing force. Kapag ang kasalukuyang kasalanan ay umabot sa operating kasalukuyang halaga ng RCBO, ang reverse demagnetizing na puwersa na ito ay magiging sanhi ng armature sa loob ng electromagnetic relay sa disengage mula sa pamatok, itulak ang mekanismo ng operating upang kumilos at putulin ang kasalanan ng kasalukuyang circuit.

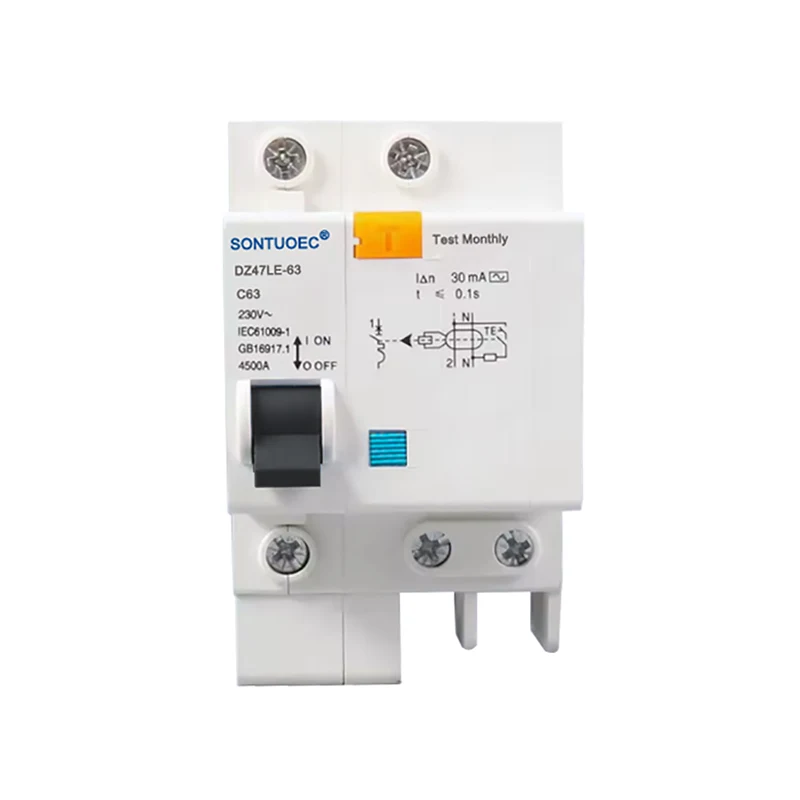

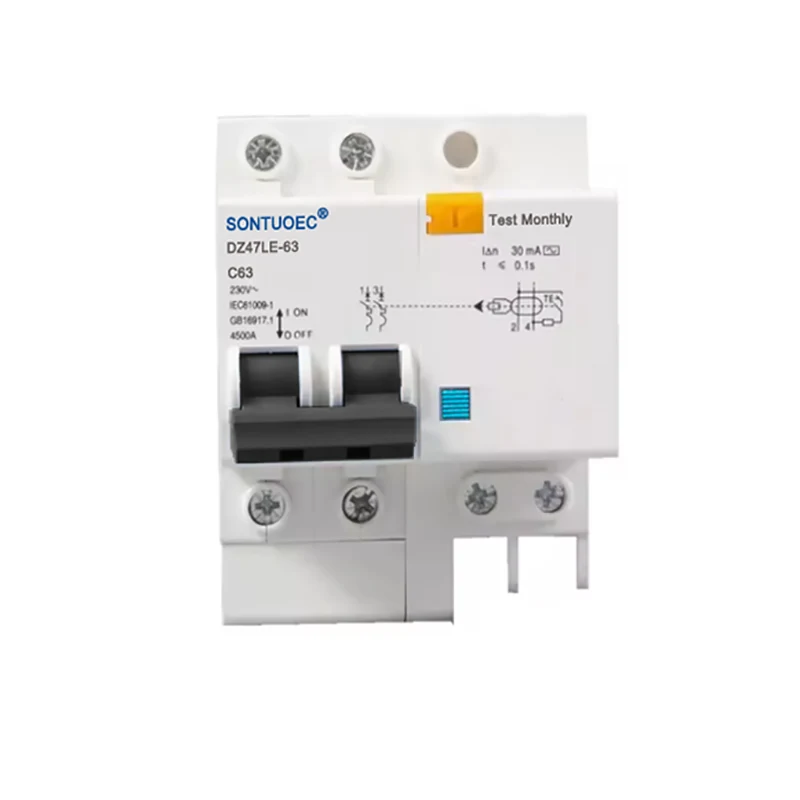

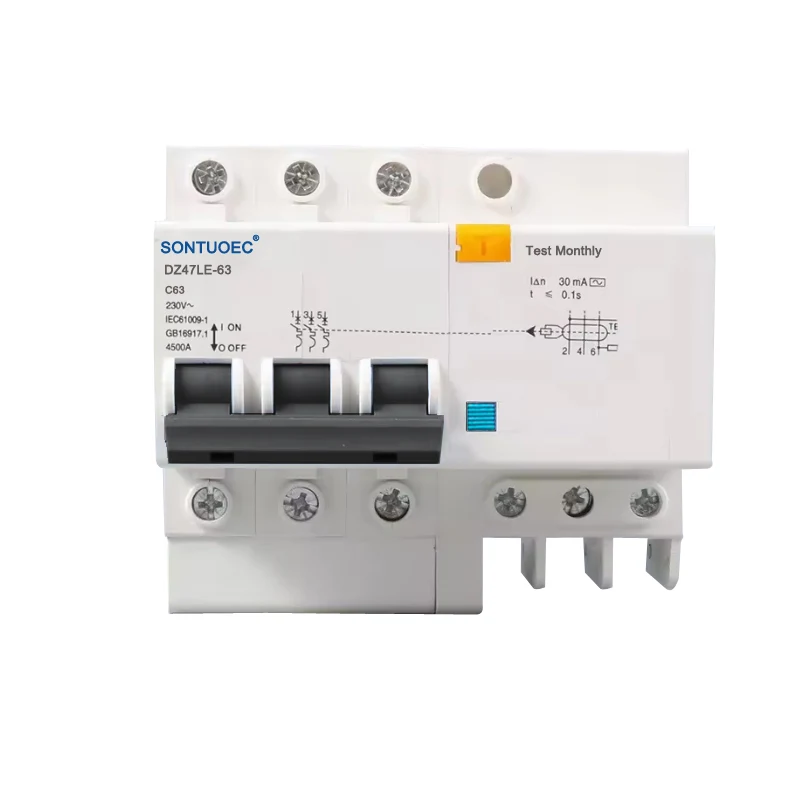

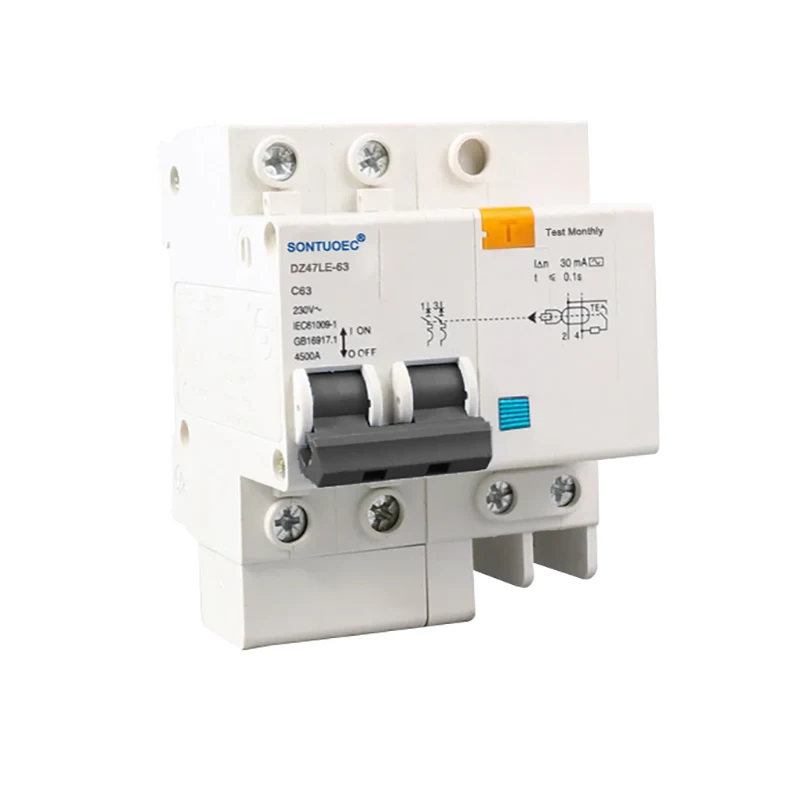

Ang DZ47LE-63 Series Electronic Earth Leakage Protection Circuit Breaker ay angkop para sa solong phase residential circuit ng AC 50Hz/60Hz, na-rate na boltahe 230V, at na-rate ang kasalukuyang 6A ~ 63A; 400V para sa tatlong phase circuit ng AC 50Hz/60Hz. Maaari itong maprotektahan ang circuit form na labis na karga at maikling circuit. Ang produktong ito ay may mga pakinabang ng maliit na dami, mataas na kapasidad ng pagsira, live wire at zero line ay pinutol nang sabay, pinoprotektahan din ang tao mula sa electric leakage shock sa kaso ng wire wire at zero line na konektado baligtad.

Sumasang-ayon ito sa karaniwang IEC61009-1, GB16917.1.

Tampok:

1) .Provides Protection Laban sa Electric Shock, Earth Fault, Leakage Current;

2) .Pagtuturo ng proteksyon laban sa labis na karga, short-circuit at over-boltahe;

3). Maliit na dami, mataas na kapasidad ng pagsira; Ang live wire at zero line ay pinutol nang sabay;

4). Maliit na sukat at timbang, madaling pag -install at mga kable, mataas at matibay na pagganap

5). Magbigay laban sa maling pag -tripping na sanhi ng agarang boltahe at agarang kasalukuyang.

Mga tampok at benepisyo

Proteksyon ng Multi-functional: Pinagsasama ng 4P RCBO AC Type ang natitirang kasalukuyang proteksyon at labis na proteksyon upang magbigay ng komprehensibong proteksyon para sa mga circuit at kagamitan.

Mataas na sensitivity: Ang lubos na sensitibong proteksyon laban sa biglaang aplikasyon o mabagal na pagtaas ng natitirang sinusoidal AC kasalukuyang nagsisiguro ng pagkabulok.

Malawak na hanay ng aplikasyon: Angkop para sa mga circuit ng AC sa mga sistema ng pamamahagi ng domestic, pang-industriya at komersyal, lalo na para sa mga kable ng one-fire-one-zero.

Madaling i -install at mapanatili: makatuwirang disenyo ng istruktura, madaling i -install, at sa parehong oras madaling isagawa ang pagpapanatili at pag -overhaul.

Mga senaryo ng aplikasyon

Ang 4p RCBO AC type ay malawakang ginagamit para sa proteksyon ng AC circuit sa mga bahay, tanggapan, komersyal na lugar at mga pasilidad sa industriya. Ito ay partikular na angkop para sa mga aplikasyon na nangangailangan ng proteksyon ng parehong sunog at zero wires, tulad ng mga circuit circuit, socket circuit at proteksyon ng mga kagamitan tulad ng motor.
