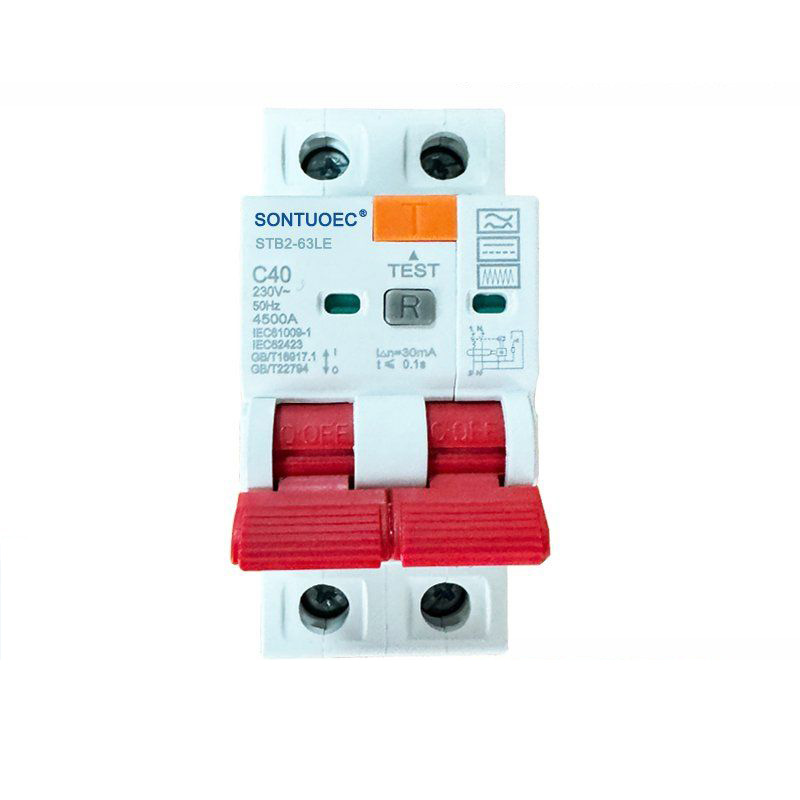

2P RCBO B Uri

Ang uri ng 2p RCBO B ay isang dalawang natitirang kasalukuyang circuit breaker na may labis na proteksyon (tira sa kasalukuyang circuit breaker na may proteksyon ng labis na karga), maaari nitong kontrolin ang on-off ng linya ng apoy 2P (L1) at ang zero line (N); at 4P (L1, L2, L3) at ang linya ng zero (n) sa parehong oras. Ang isang uri "ay karaniwang tumutukoy sa isang tiyak na uri o detalye ng circuit breaker, na maaaring kasangkot sa mga katangian ng operating, na -rate ang kasalukuyang, na -rate na boltahe at iba pang mga parameter ng circuit breaker.

Modelo:STB2-63LE

Magpadala ng Inquiry

Paglalarawan ng Produkto

	Pamantayan	Unit	IEC/EN 61009-1 at IEC/EN62423
Elektriko mga tampok	Mode		Uri ng elektronik
	Uri (Wave Form ng Daigdig Sense ng Leakage)		B
	Thermo-Magnetic Release katangian		B, c, d
	Na -rate ang kasalukuyang ln	A	6,10,16,20,25,32,40; 63,80a
	Mga Poles	P	1p+n, 3p+n
	Na -rate na boltahe ue	V	AC 230, 400
	Na -rate na sensitivity i △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Na -rate ang natitirang paggawa at pagsira Kapasidad l △ m	A	500
	Na-rate na kapasidad ng short-circuit ICN	A	6000
	Masira ang oras sa ilalim ng n	S	≤0.1
	Rated frequency	Hz	50/60
	Na -rate na impulsewithstand boltahe (1.2/50) uimp	V	4000
	Ang boltahe ng pagsubok ng dielectric sa Ind.Freq para sa 1min	KV	2
	Pagkakabukod boltahe UI	V	250
	Degree sa polusyon		2
Mekanikal mga tampok	Buhay ng Elektriko		4000
	Mekanikal na buhay		10000
	Kasalanan kasalukuyang tagapagpahiwatig		Oo
	Degree sa proteksyon		IP20
	Nakapaligid na temperatura (na may pang -araw -araw na average ng35ºC)	ºC	-5 ~+40 (Espesyal na Application Mangyaring sumangguni sa Pagwawasto sa kabayaran sa temperatura)
	Temperatura ng imbakan	ºC	-25 ~+70
Pag -install	Uri ng Koneksyon ng Terminal		Cable/pin-type na busbar/u-type Busbar
	Laki ng terminal sa itaas/ibaba para sa cable	MM2	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	18-5
	Laki ng terminal sa itaas/ibaba para sa Busbar	MM2	25
	Laki ng terminal sa itaas/ibaba para sa Busbar	AWG	18-3
	Pag -mount		Sa DIN Rail EN 60715 (35mm) sa pamamagitan ng paraan ng mabilis na aparato ng clip
	Koneksyon		Mula sa itaas

Pangunahing tampok at mga parameter

Mga Katangian ng Pagkilos: Ang uri ng 2p 4p RCBO B ay may natitirang kasalukuyang pag -andar ng proteksyon, kapag ang natitirang kasalukuyang (i.e. leakage kasalukuyang) sa circuit ay umabot sa isang preset na halaga, ang circuit breaker ay mabilis na kumikilos upang maputol ang circuit upang maiwasan ang mga aksidente sa pagkabigla ng pagkabigla at mga de -koryenteng sunog.

Na -rate na kasalukuyang: Depende sa tukoy na modelo at mga pagtutukoy, ang na -rate na kasalukuyang saklaw ng 2p 4p RCBO B na uri ay maaaring magkakaiba, ngunit karaniwang kasama ang isang malawak na hanay ng mga pagtutukoy tulad ng 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, at iba pa.

Rated boltahe: Ang uri ng 2p 4p RCBO B ay karaniwang na -rate sa 240V AC para sa mga domestic at komersyal na mga de -koryenteng kapaligiran.

Rated Frequency: Ang rate ng dalas ng circuit breaker na ito ay karaniwang 50/60Hz, na tumutugma sa dalas ng suplay ng kuryente sa karamihan ng mga bansa at rehiyon.

Na -rate na Maikling Kapasidad ng Circuit: Ang uri ng 2p 4p RCBO B ay may mataas na rate ng maikling circuit na kapasidad, tulad ng 6KA o 10KA, na makatiis sa malalaking kasalukuyang mga shocks nang walang pinsala sa kaganapan ng isang maikling kasalanan ng circuit.

Ang pagkilos ng pagtagas Kasalukuyang: Ang pagkilos ng pagtagas kasalukuyang ng circuit breaker na ito ay karaniwang 30ma o mas kaunti, na nakakatugon sa mga kinakailangan ng International Electrotechnical Commission (IEC) at may -katuturang Pambansang Pamantayan, at maaaring epektibong maprotektahan ang Personal na Kaligtasan.

Ang RCBO ay pangunahing ginagamit sa AC 50Hz (60Hz), na -rate na boltahe 230/400V, na -rate ang kasalukuyang 6A hanggang 40A mababang sistema ng pamamahagi ng terminal ng boltahe. Ang RCBO ay katumbas ng MCB+RCD function; Ginagamit ito para sa proteksyon ng electric shock at hindi direktang proteksyon ng contact ng tao, proteksyon ng kagamitan sa kuryente kapag ang katawan ng tao na hawakan ang kuryente o electric network na tumagas kasalukuyang lumampas sa itinakdang halaga, at higit sa pag -load at maikling proteksyon ng circuit; Maaari rin itong maging isang non-frequency operator sa circuit, wildly na ginagamit sa tirahan at komersyal na distrito. Sumusunod ito sa pamantayan ng IEC61009-1.

Application at pag -install

Application: Ang uri ng 2p 4p RCBO B ay angkop para sa proteksyon ng mga circuit ng pamamahagi ng kuryente na nangangailangan ng sabay-sabay na kontrol ng parehong sunog at zero wire, tulad ng pag-iilaw, socket, air-conditioning at iba pang mga circuit sa domestic, komersyal, pang-industriya at iba pang mga lugar.

Pag-install: Ang circuit breaker ay karaniwang nagpatibay ng simetriko na din-riles na pag-mount o pag-mount ng panel, na maginhawa para sa mabilis na pag-install at pag-alis sa kahon ng pamamahagi o gabinete ng pamamahagi.

Ang mga kable: 2P 4P RCBO B type ay nababaluktot sa mga kable at maaaring konektado sa three-phase three-wire, three-phase four-wire o single-phase circuit. Kapag ang mga kable, tiyakin na ang sunog, zero at mga wire ng lupa ay maayos na konektado upang maiwasan ang panganib ng electric shock at electrical fire.
