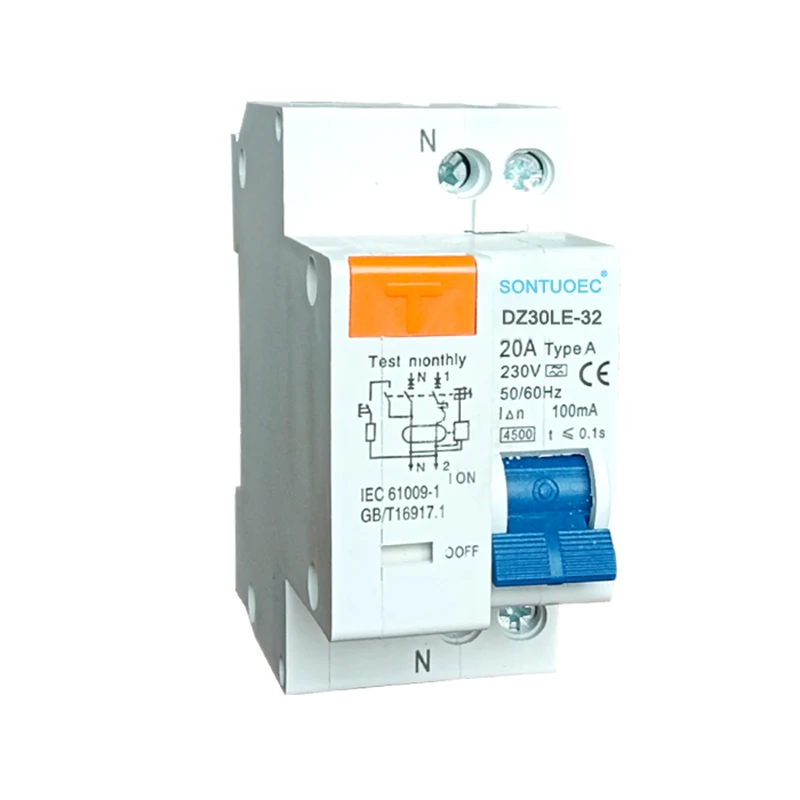

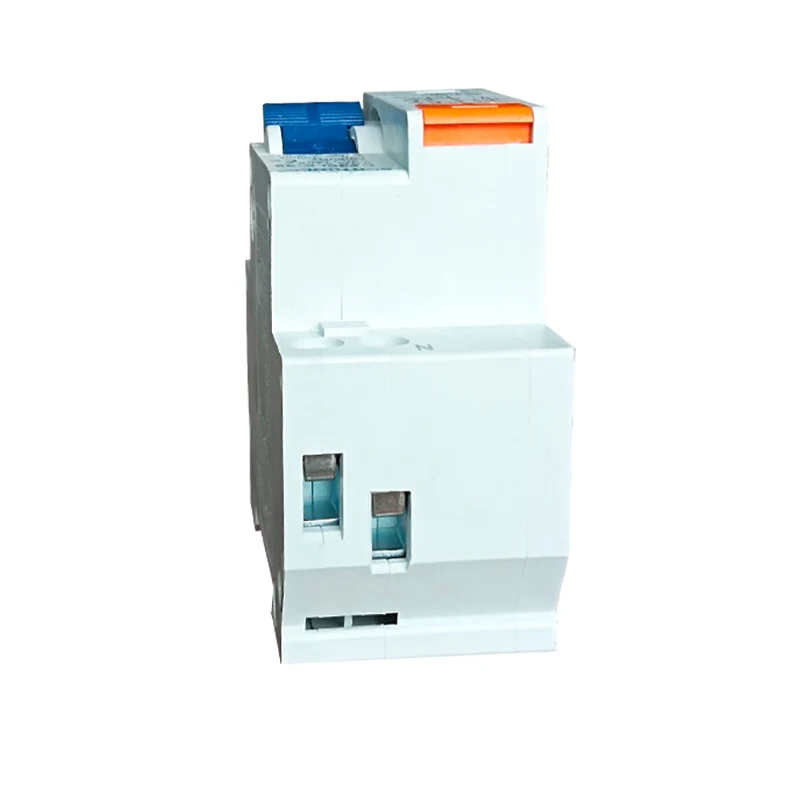

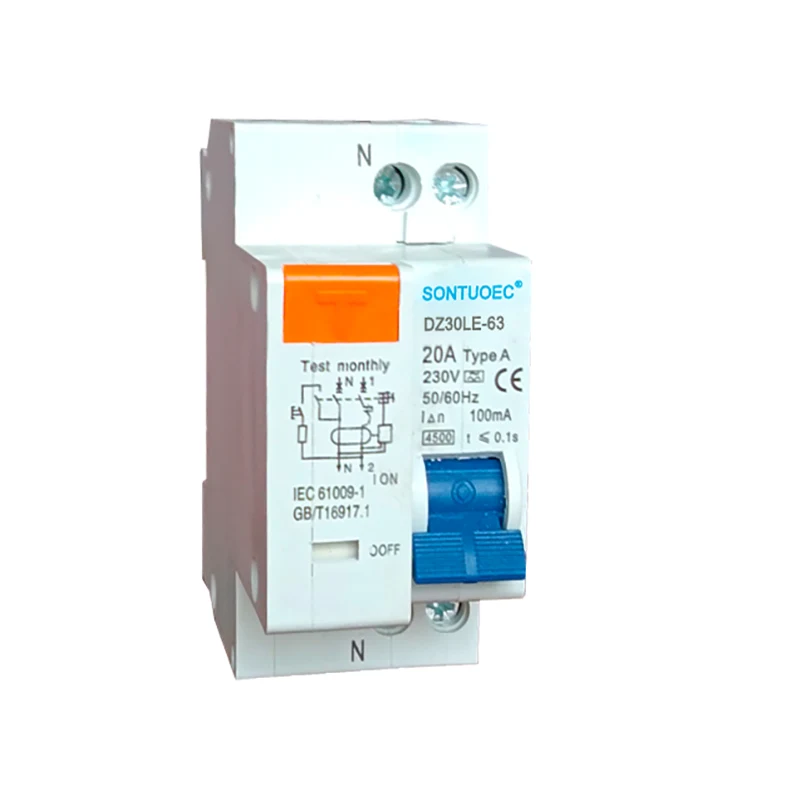

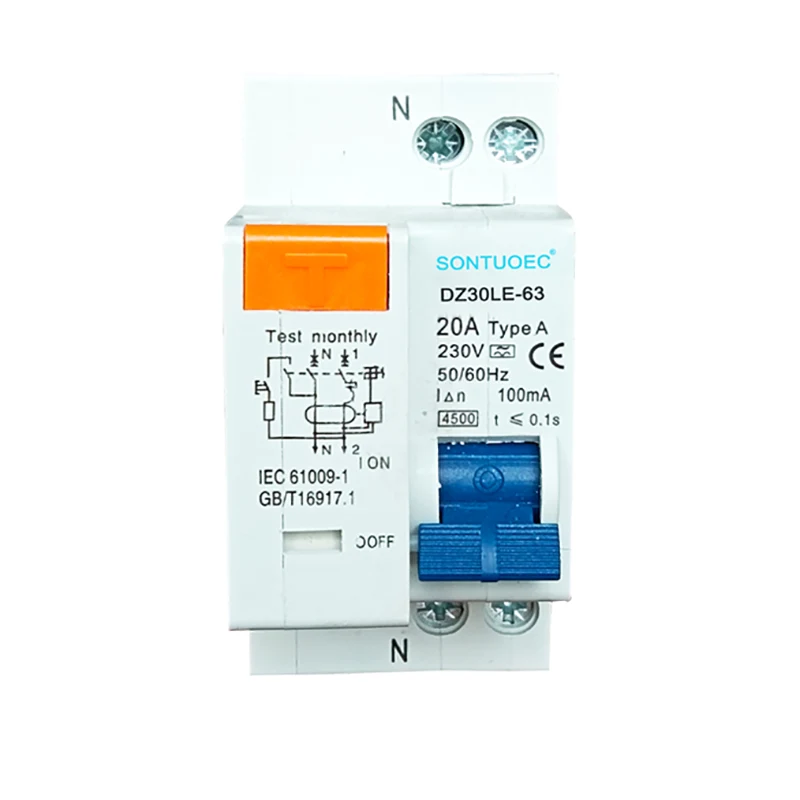

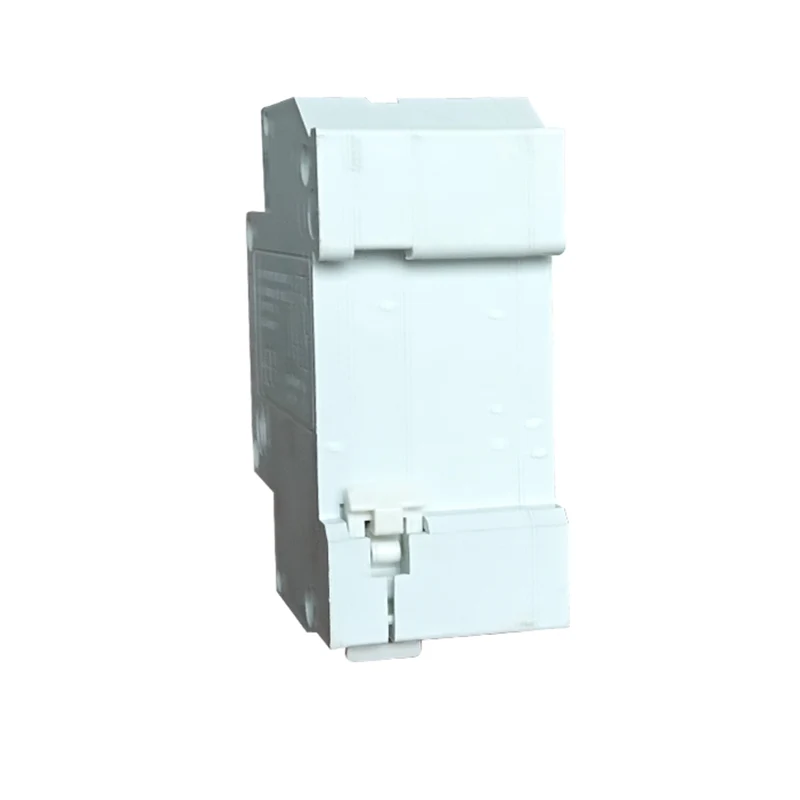

1p+n electronic type RCBO

1P+N Electronic Type RCBOIS Isang espesyal na uri ng circuit breaker na gumagamit ng prinsipyo ng electromagnetic upang makita at putulin ang natitirang kasalukuyang (kasalukuyang pagtagas) sa circuit, sa gayon pinipigilan ang mga sunog na elektrikal at personal na mga aksidente sa pagkabigla ng kuryente. Kasabay nito, mayroon din itong labis na pag-andar ng proteksyon, na maaaring awtomatikong maputol ang supply ng kuryente kapag ang circuit ay labis na na-overload o maikli upang maprotektahan ang kaligtasan ng circuit at kagamitan.

Modelo:DZ30LE-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangalan ng Produkto	DZ30L-63
Modelo	Electronic Type (MCB+RCD)
Pole	1p+n	1p+n
Na -rate na kasalukuyang (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Na -rate na Kondisyonal na Residual Short Circuit Kasalukuyang	3ka, 4.5ka; 6ka
Pamantayan	IEC61009-1
Electro-Machanical Endurance	Mahigit sa 4000 cycle
Na -rate ang natitirang operating kasalukuyang	10mA, 30mA, 100MA, 300MA, 500MA

Prinsipyo ng pagtatrabaho

 Residual kasalukuyang pagtuklas: Kapag may natitirang kasalukuyang sa circuit, ang zero na pagkakasunud -sunod ng kasalukuyang transpormer sa RCBO ay makakakita ng signal na ito at i -convert ito sa isang elektrikal na signal para sa pagproseso.

 Pagproseso ng Signal at Paghahambing: Ang napansin na natitirang kasalukuyang signal ay mapapalakas, mai -filter at maproseso, at pagkatapos ay ihambing sa preset na kasalukuyang halaga.

 Pag -tripping Aksyon: Kapag ang natitirang kasalukuyang naabot o lumampas sa preset na kasalukuyang halaga ng aksyon, ang RCBO ay mag -trigger ng mekanismo ng tripping upang maputol ang pangunahing kapangyarihan ng circuit.

Mga tampok at kalamangan

 Prinsipyo ng Electromagnetic: Paggamit ng prinsipyo ng electromagnetic para sa natitirang kasalukuyang pagtuklas, ito ay nailalarawan sa pamamagitan ng mataas na sensitivity at mabilis na bilis ng pagtugon.

 Proteksyon ng multi-functional: Bilang karagdagan sa natitirang kasalukuyang pag-andar ng proteksyon, mayroon din itong labis na pag-andar ng proteksyon, na maaaring komprehensibong maprotektahan ang kaligtasan ng mga circuit at kagamitan.

 Ligtas at maaasahan: Ang RCBO ay nagpatibay ng mga advanced na elektronikong sangkap at mekanismo ng paglabas, na may mataas na pagiging maaasahan at kaligtasan.

 Madaling i -install at mapanatili: Ang istraktura ng RCBO ay makatwirang idinisenyo, madaling i -install, at sa parehong oras madaling isagawa ang pagpapanatili at pag -overhaul.

Ang 1P+N electronic type na RCBO function bilang kumbinasyon ng circuit breaker at tira na kasalukuyang aparato, na pinoprotektahan ang tao mula sa kasalanan ng electric dahil sa sobrang kasalukuyang, maikling circuit, kasalukuyang kasalanan sa lupa. Ito ay pagprotekta sa sarili hanggang sa isang maximum na short-circuit kasalukuyang 32A o 63A. At sumunod sa karaniwang IEC/EN 61009.1.

1. Proteksyon ng Proteksyon Laban sa Earth Fault/Leakage Kasalukuyang at Pag -andar ng Paghiwalay

2.High short-circuit kasalukuyang kapasidad na may kapasidad

3.Papapasok sa koneksyon sa Terminal at PIN/FORK TYPE BUSBAR

4. Nilagyan ng mga terminal na protektado ng daliri

5.Ang lugar na idiskonekta ang circuit kapag nangyayari ang kasalanan/pagtagas kasalukuyang at lumampas sa rate ng pagiging sensitibo

6.Idependent ng power supply at linya ng boltahe, at libre mula sa panlabas na panghihimasok, pagbabagu -bago ng boltahe.

1P+N Electronic Type RCBO
