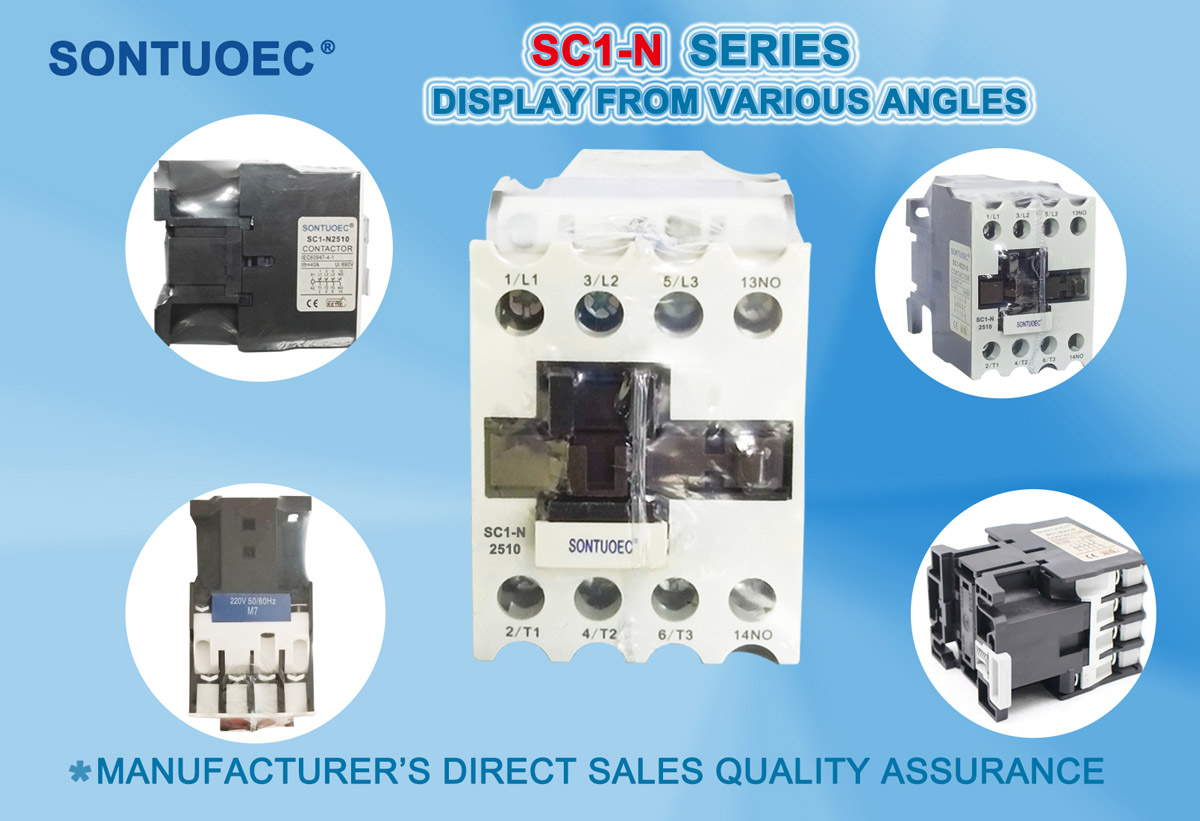

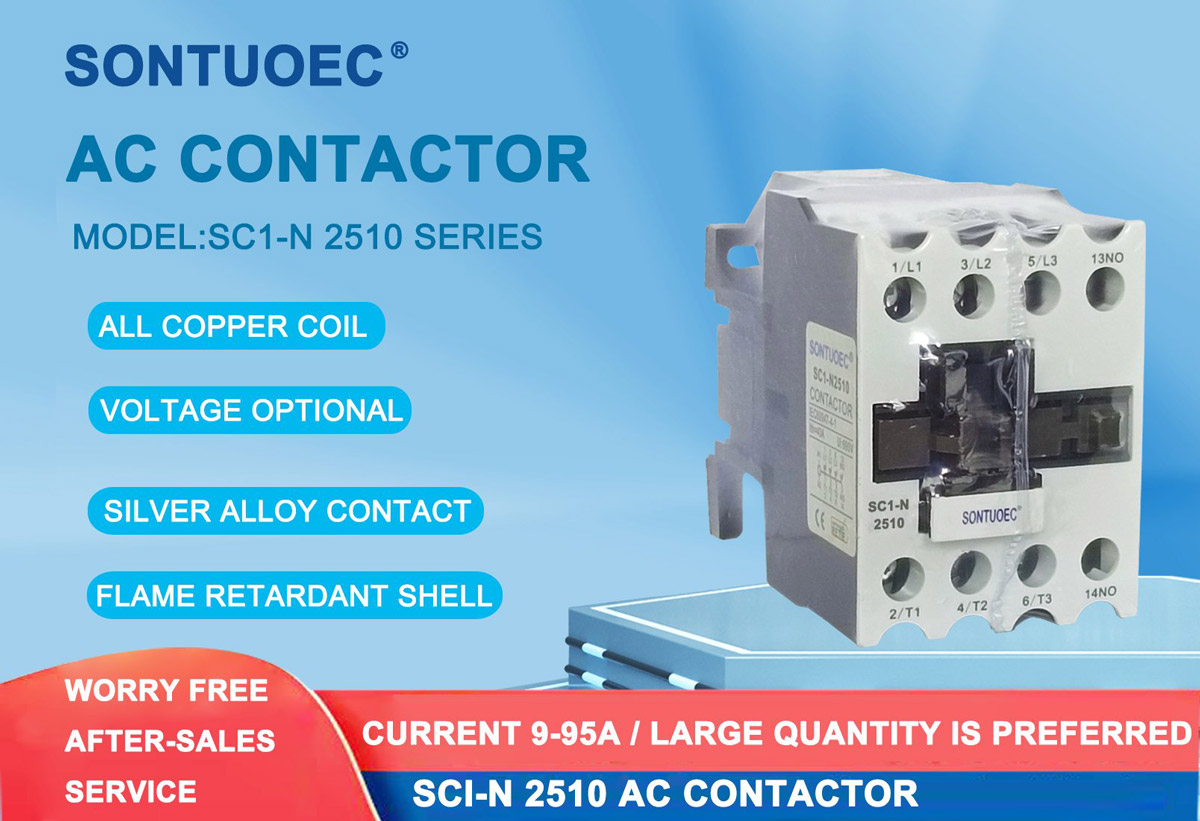

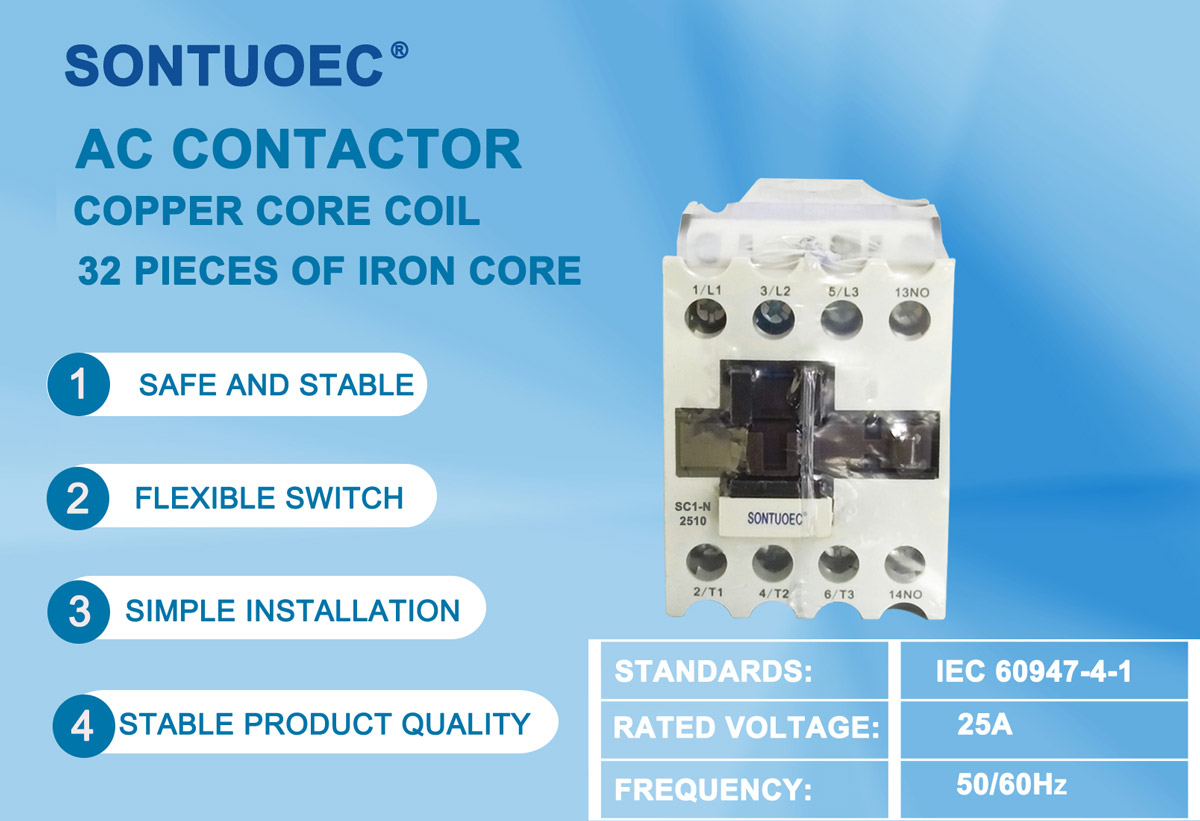

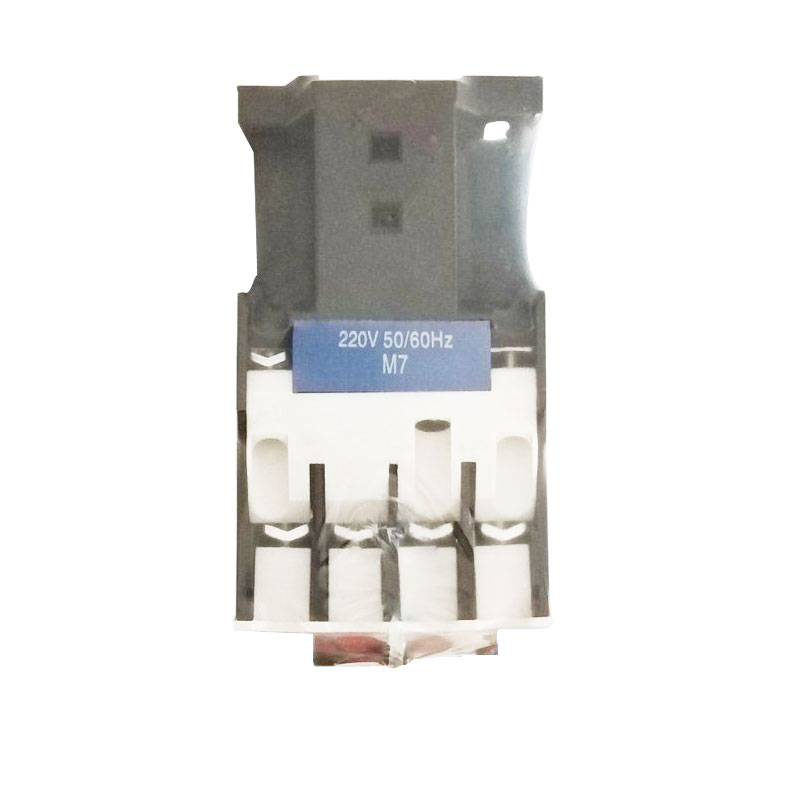

3 Pole AC contactor

3 Pole AC contactor ay isang contactor ng AC na may tatlong independiyenteng mga contact (o mga pole), na ang bawat isa ay kumokontrol sa isang yugto ng isang three-phase power system. Ang pangunahing pag-andar nito ay ang malayuan na kontrolin ang simula, paghinto at pagbabalik ng mga three-phase motor o iba pang mga three-phase load. Sa pamamagitan ng pagkontrol sa on and off ng tatlong mga contact na ito, mapagtanto nito ang koneksyon at pagkakakonekta ng three-phase circuit, kaya kinokontrol ang katayuan ng pagtatrabaho ng electric load.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo	Kapasidad ng 2 phase sqirlel-								Na -rate ang pag -init ng kasalukuyang ika -1 (a)
	Rated Power (KW)				Na -rate na nagpapatakbo ng kasalukuyang (a)
	220V-240V	380-440V	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Istraktura at prinsipyo ng pagtatrabaho

Istraktura:

Electromagnetic System: May kasamang mga sangkap tulad ng coils, cores, atbp, na ginagamit upang makabuo ng magnetic flux upang himukin ang pagbubukas at pagsasara ng contact system.

Contact System: kabilang ang pangunahing contact at auxiliary contact. Ang pangunahing contact ay ginagamit upang magdala ng mataas na kasalukuyang, at ang pantulong na contact ay ginagamit upang mapagtanto ang paghahatid at puna ng mga signal ng control.

Arc extinguishing Device: Ginamit upang puksain ang arko na nabuo kapag ang contact ay na -disconnect upang maprotektahan ang contact mula sa pinsala.

Shell: Ginamit upang maprotektahan ang mga panloob na sangkap mula sa panlabas na kapaligiran.

Prinsipyo ng Paggawa:

Kapag ang coil ay pinalakas, ang iron core ay bumubuo ng magnetism at umaakit sa contact system upang isara, na ginagawang bukas ang three-phase circuit.

Kapag ang coil ay de-energized, ang iron core ay nawalan ng magnetism at ang sistema ng contact ay naghihiwalay sa ilalim ng pagkilos ng tagsibol upang idiskonekta ang three-phase circuit.

Pangatlo, ang application at pagpili

Mga Aplikasyon:

3 Ang contactor ng Pole AC ay malawakang ginagamit sa pang -industriya na automation, power system at automation ng gusali.

Maaari itong magamit upang makontrol ang mga operasyon tulad ng pagsisimula, paghinto at pagbabalik ng mga motor na three-phase.

Maaari rin itong magamit upang mapagtanto ang remote control at proteksyon ng sistema ng kuryente.

Pagpili:

Kapag pumipili ng isang 3 poste AC contactor, ang mga kadahilanan tulad ng rate ng boltahe, na -rate ang kasalukuyang at uri ng pag -load ng sistema ng kuryente ay dapat isaalang -alang.

Ang kasalukuyang rating ay dapat na mas malaki kaysa o katumbas ng maximum na operating kasalukuyang ng pag -load.

Ang rating ng boltahe ay dapat na maiakma sa antas ng boltahe ng sistema ng kuryente.
