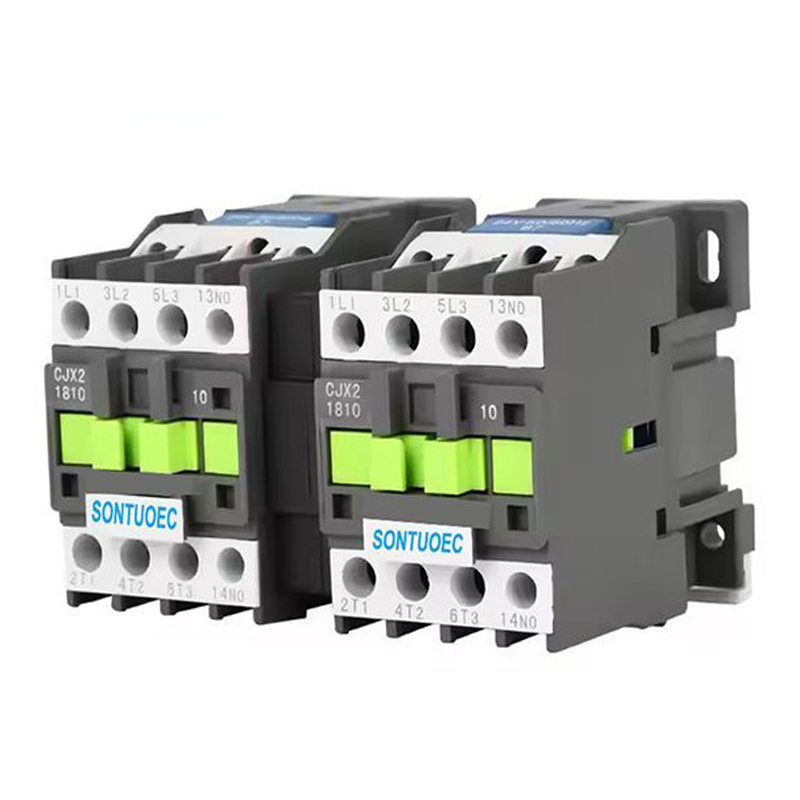

STLS-2 (CJX2) Series Mechanical Interlocking contactor

Istraktura at katangian

Istraktura:

Ang 3P AC contactor ay karaniwang binubuo ng electromagnetic system (kabilang ang coil, core, atbp.), Contact system (kabilang ang pangunahing contact at auxiliary contact), arc extinguishing aparato at shell at iba pang mga bahagi. Kabilang sa mga ito, ang pangunahing contact ay ginagamit upang magdala ng mataas na kasalukuyang, at ang katulong na contact ay ginagamit upang mapagtanto ang paghahatid at puna ng mga signal ng control.

Mga Tampok:

Sa tatlong independiyenteng mga contact, maaari itong kontrolin ang three-phase power at isang zero line nang sabay.

Ang contact system ay gawa sa mataas na kalidad na mga materyales na may mahusay na kondaktibiti at paglaban sa pagsusuot.

Ang sistema ng electromagnetic ay may sapat na puwersa ng pagsipsip upang maaasahan na makisali at pakawalan ang mga contact.

Ang aparato ng pagpapalabas ng arc ay maaaring epektibong mapapatay ang arko na nabuo kapag ang mga contact ay na -disconnect, pinoprotektahan ang mga contact mula sa pinsala.

Ang serye ng STLS-2 (CJX2) Mechanical Interlocking contactor ay angkop para sa paggamit sa mga circuit ang na-rate na boltahe hanggang sa 660V AC 50Hz o 60Hz, na-rate ang kasalukuyang hanggang sa 95A, para sa paggawa at pagsira, madalas na nagsisimula at pagkontrol sa motor ng AC. Pinagsama sa auxiliary contact block, timer pagkaantala at machine-interlocking aparato atbp, ito ay nagiging pagkaantala ng contactor, mechanical interlocking contactor, star-delta starter. Gamit ang thermal relay, pinagsama ito sa electromagnetic starter. Ang contactor ay ginawa ayon sa IEC 60947-1.

Prinsipyo ng operasyon

Kapag ang coil ng 3P AC contactor ay pinalakas, ang iron core ay bumubuo ng magnetism at umaakit sa contact system upang isara, kaya ikinonekta ang three-phase power supply at isang zero wire. Kapag ang coil ay de-energized, ang core ay nawalan ng magnetism at ang sistema ng contact ay naghihiwalay sa ilalim ng pagkilos ng isang tagsibol, sa gayon ay idiskonekta ang three-phase power supply mula sa zero line. Sa ganitong paraan, ang 3P AC contactor ay maaaring mapagtanto ang remote control ng mga de -koryenteng naglo -load.

Mga senaryo ng aplikasyon

Ang 3P AC contactor ay malawakang ginagamit sa iba't ibang mga sistema ng kuryente na kailangang kontrolin ang three-phase power at isang linya ng zero nang sabay, tulad ng:

Patlang ng Pang -industriya na Pag -aautomat: Ginamit upang makontrol ang Motor Start, Stop at Reverse Operations.

Power System: Ginamit upang mapagtanto ang remote control at proteksyon ng sistema ng kuryente.

Building Automation: Ginamit upang makontrol ang pagsisimula at paghinto ng pag -iilaw, air conditioning at iba pang kagamitan.
