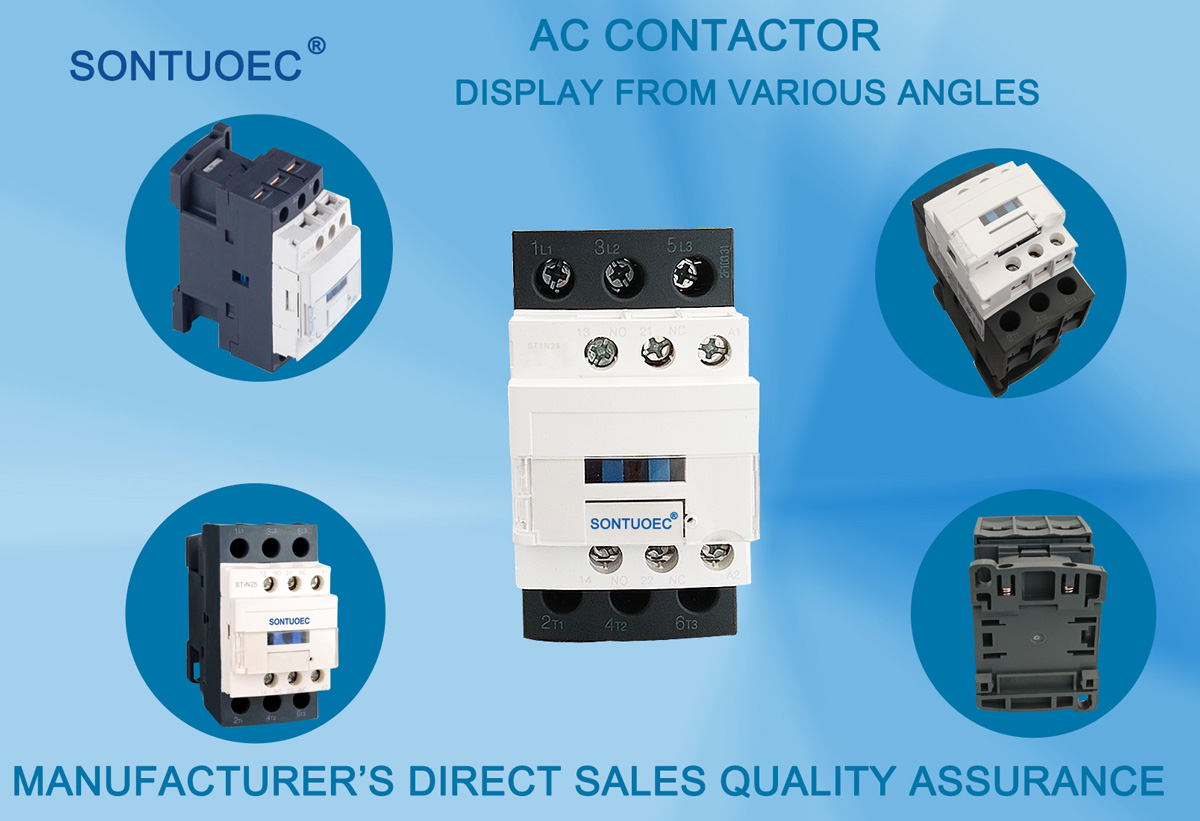

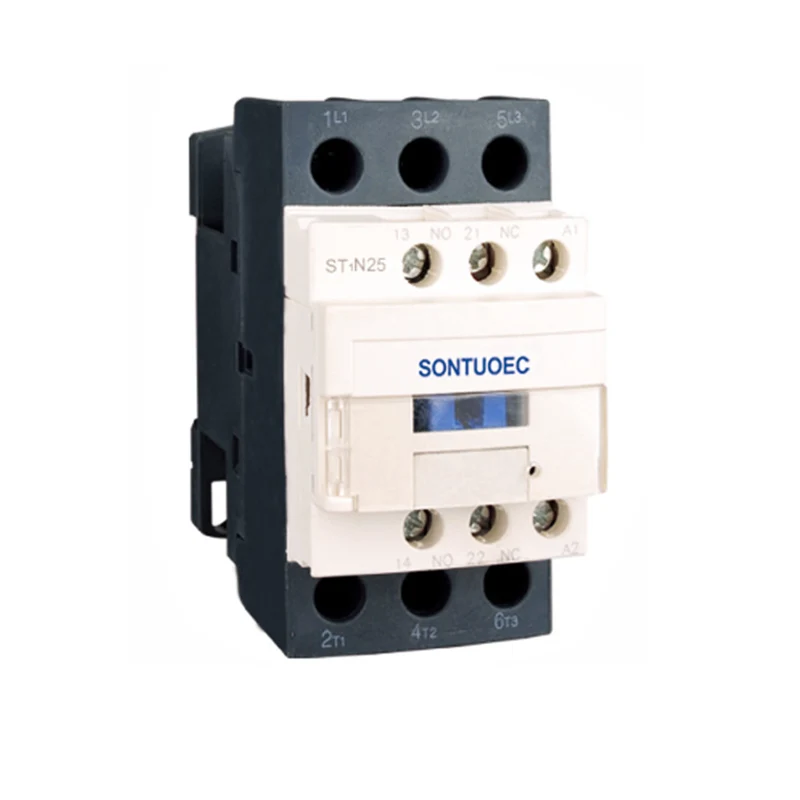

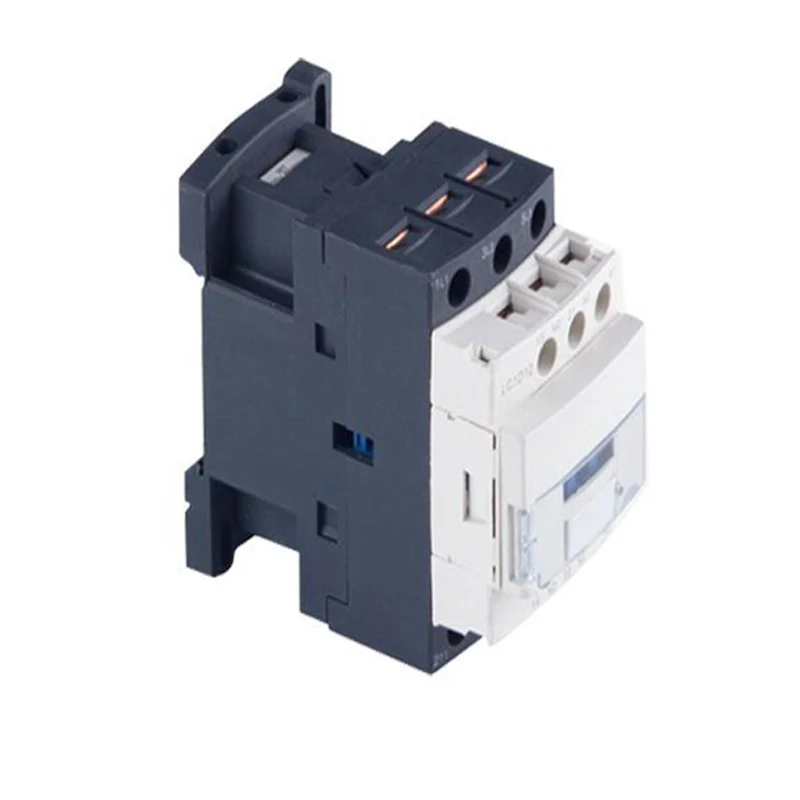

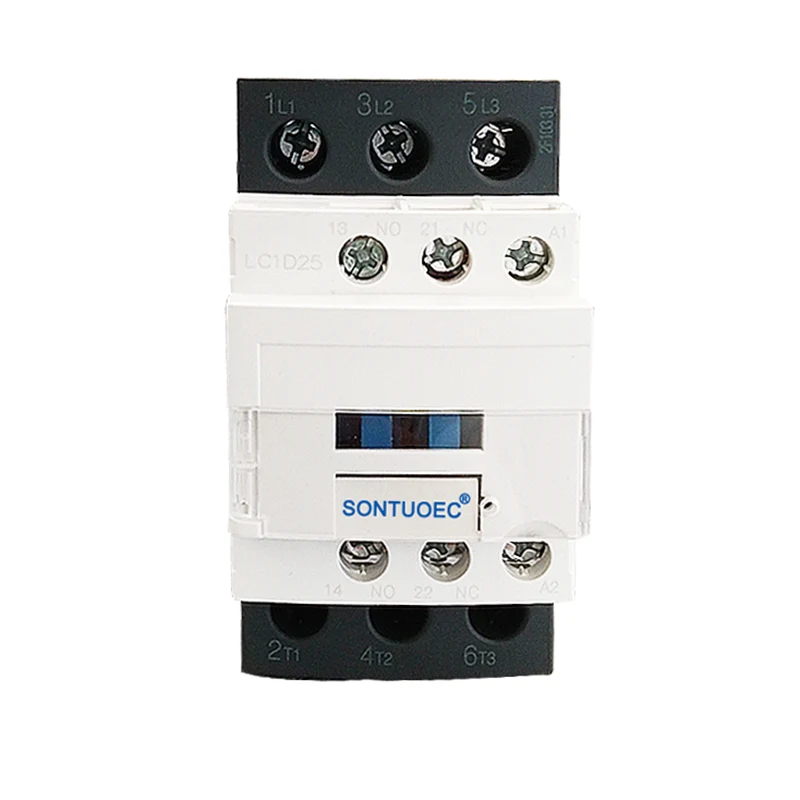

CJX2 3P 25A AC contactor

Ang CJX2 3P 25A AC contactor ay angkop para sa pagkonekta at pagsira sa mga circuit sa mahabang distansya, pati na rin para sa madalas na pagsisimula at kontrol ng mga motor ng AC. Bilang karagdagan, maaari itong magamit gamit ang naaangkop na mga thermal relay upang mabuo ang mga nagsisimula ng electromagnetic upang maprotektahan ang mga circuit kung saan maaaring mangyari ang mga overload ng pagpapatakbo.

Modelo:ST1N

Magpadala ng Inquiry

Paglalarawan ng Produkto

I -type		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Na -rate na nagtatrabaho kasalukuyang (a)	AC3	9	12	18	25	32	40	50	65	80	95
Na -rate na nagtatrabaho kasalukuyang (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Mga rating ng standardpower ng 3-phase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Na -rate na init kasalukuyang (a)		20	20	32	40	50	60	80	80	125	125
Buhay ng Elektriko	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Buhay ng Elektriko	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanikal na Buhay (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Bilang ng mga contact	3P+HINDI					3P+NC+HINDI
Bilang ng mga contact	3P+NC					3P+NC+HINDI

Mga tampok na istruktura

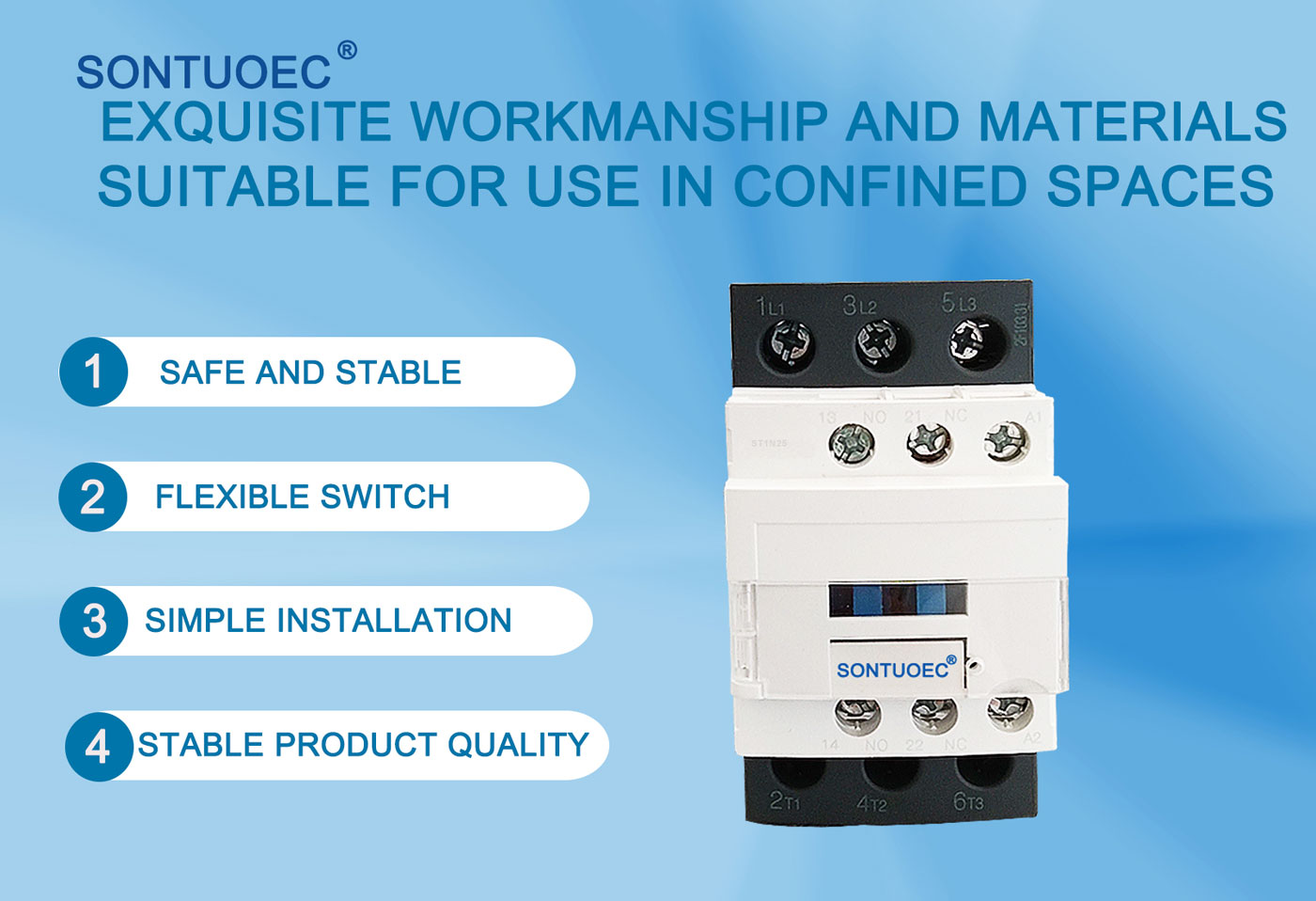

Protective Design: CJX2 3P 25A AC contactor ay nagpatibay ng proteksiyon na istraktura, na kung saan ay nailalarawan sa pamamagitan ng maliit na dami, magaan na timbang, mababang pagkonsumo ng kuryente at mahabang buhay.

Direct-acting na istraktura ng pagkilos: Ang istraktura ng pagkilos nito ay direktang kumikilos at ang mga contact ay doble-breakpoint, na nagpapabuti sa pagiging maaasahan at kaligtasan ng pakikipag-ugnay.

Block-type na Auxiliary contact group: Auxiliary contact group, air pagkaantala ng ulo, mekanikal na mekanismo ng interlocking at iba pang mga sangkap ay maaaring maidagdag ayon sa mga pangangailangan ng gumagamit upang makabuo ng isang contactor na naantala sa oras, mababalik na contactor, star-delta starter at iba pang mga nagmula na mga produkto ng serye.

Mga teknikal na parameter

Ang pangunahing teknikal na mga parameter ng CJX2 (ST1N) serye AC contactor ay kasama ang:

Rated boltahe: kabilang ang 36V, 110V, 127V, 220V, 380V at iba pang mga antas upang matugunan ang mga pangangailangan ng iba't ibang mga sistema ng kuryente.

Na -rate na kasalukuyang: Ayon sa iba't ibang mga modelo, ang na -rate na kasalukuyang saklaw mula 9A hanggang 95A.

Coil Voltage: Ang boltahe ng AC coil ay may kasamang 24V, 36V, 48V, 110V, 220V, 380V, atbp.

Mekanikal at Elektronikong Buhay: Ang buhay ng mekanikal ay maaaring hanggang sa milyun-milyong beses, at ang buhay na de-koryenteng ay medyo mataas din, na nagsisiguro sa pangmatagalang matatag na operasyon ng contactor.

Pag -install at pagpapanatili

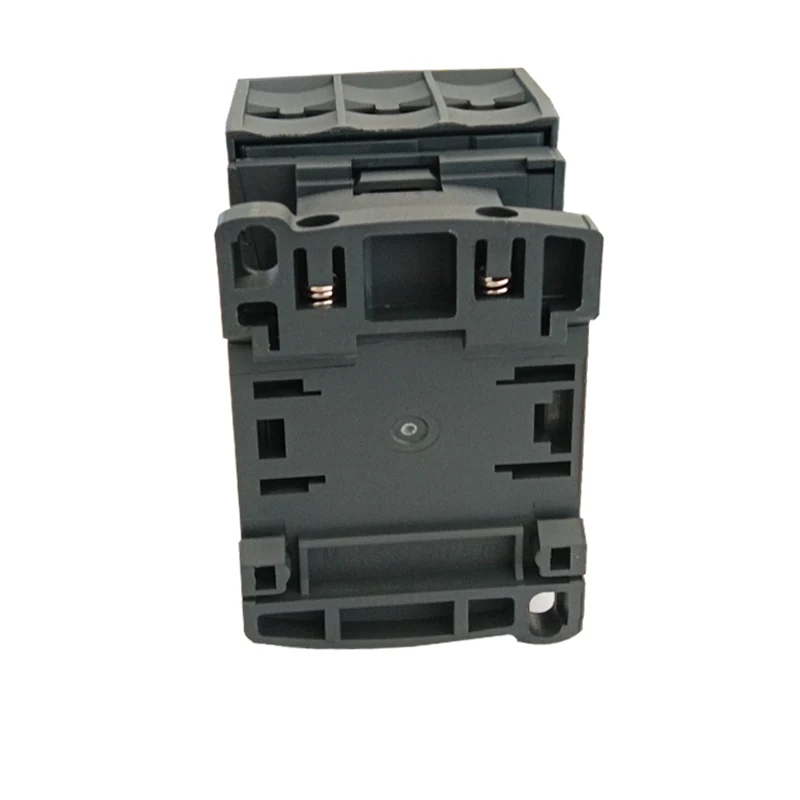

Pag -install: Ang uri ng mga contactor ng CJX2 ay maaaring mai -mount na may dalawang tornilyo o 35mm (o 75mm) gabay na riles, na maginhawa at mabilis. Ang nauugnay na teknikal na data ay dapat suriin bago ang pag -install upang matiyak ang pagsunod sa mga kondisyon ng pag -install.

Pagpapanatili: Ang lahat ng mga bahagi ng produkto ay dapat na suriin nang regular sa paggamit, na hinihiling na ang mga palipat -lipat na bahagi ay hindi natigil at ang mga fastener ay hindi maluwag. Kung mayroong anumang pinsala, dapat itong mapalitan sa oras upang matiyak ang normal na operasyon ng contactor.
