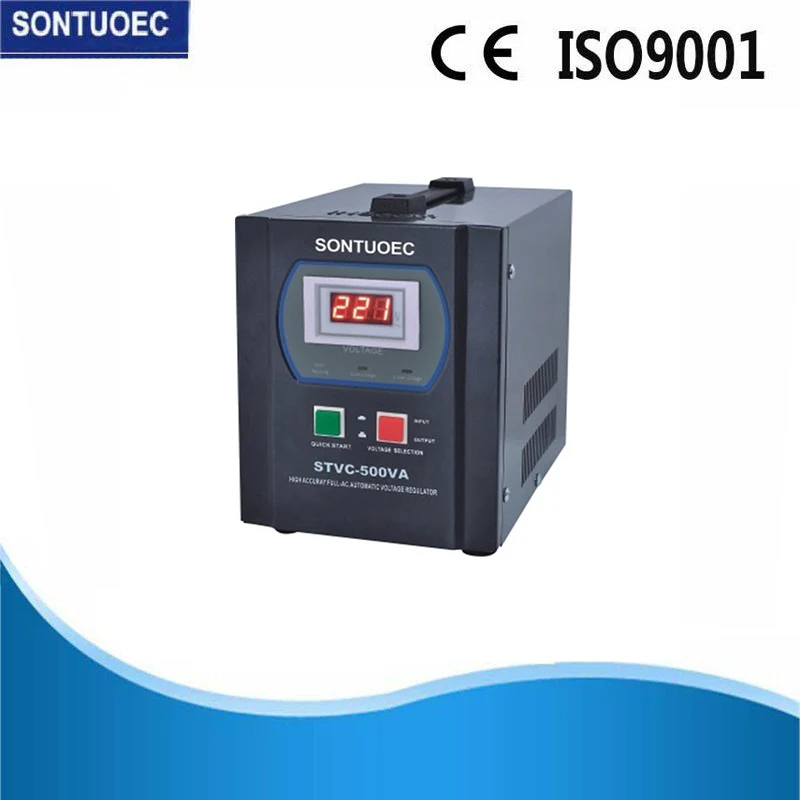

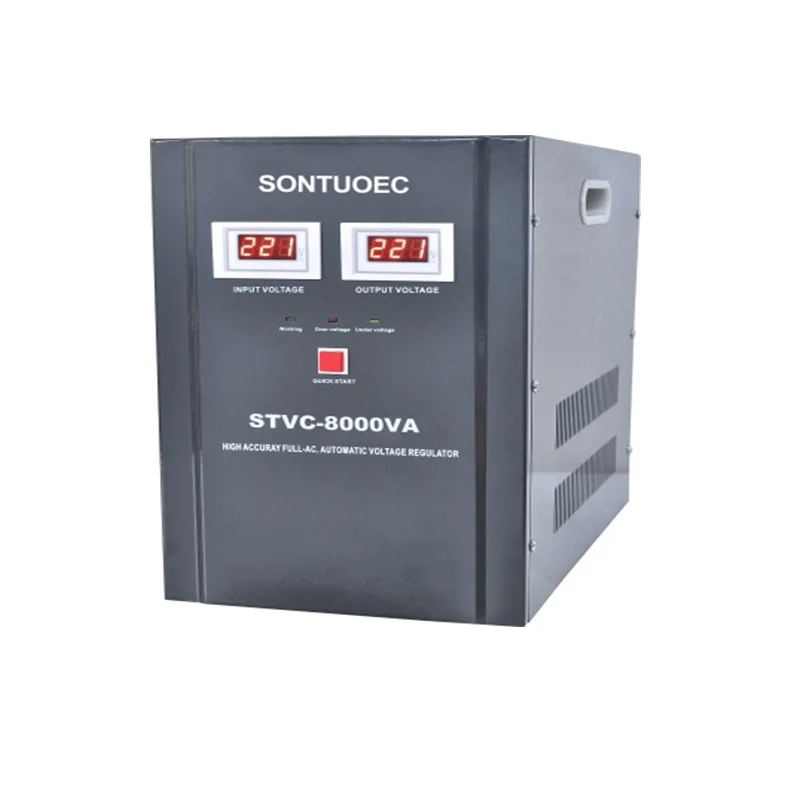

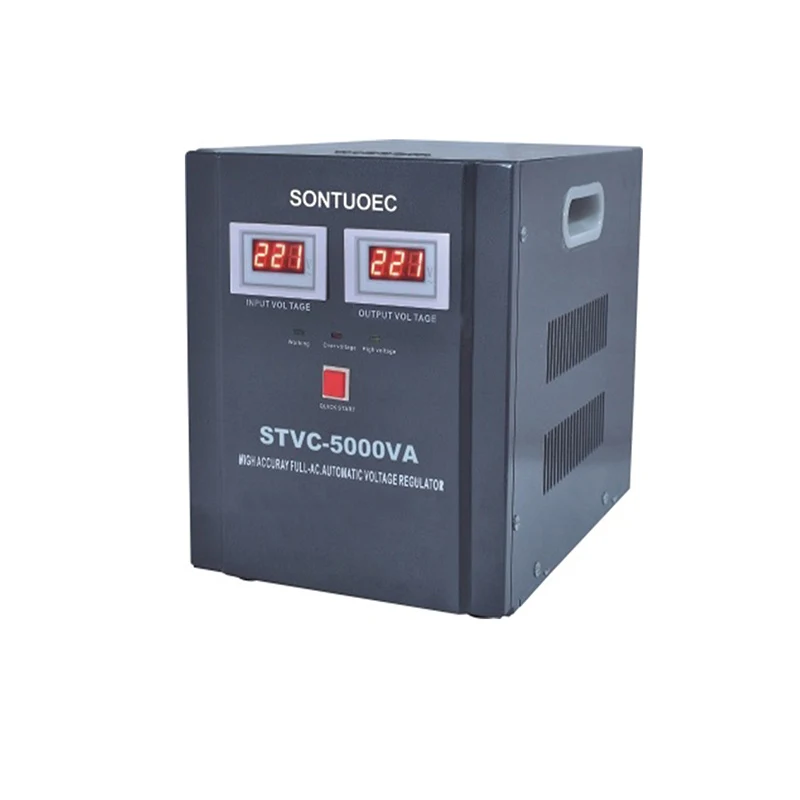

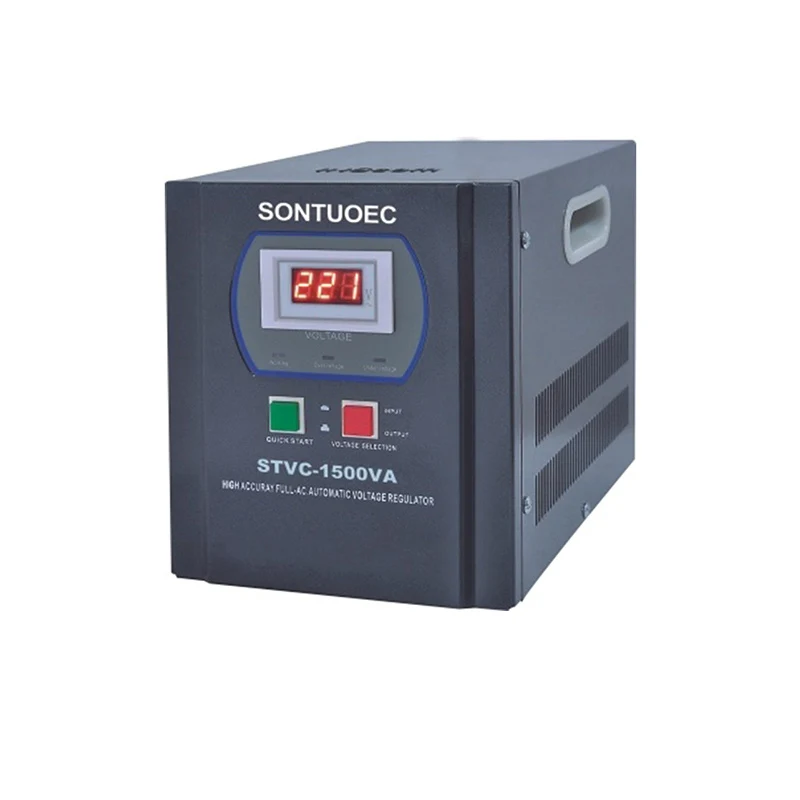

Voltage Regulator Stabilizer

Ang Sontuoec supplier's boltahe regulator stabilizer ay nag -aayos ng boltahe ng input sa pamamagitan ng isang panloob na circuit o mekanismo upang matiyak na ang boltahe ng output ay nagpapatatag. Ang aparatong ito ay gumaganap ng isang mahalagang papel sa sistema ng supply ng kuryente, nagtatrabaho kasabay ng mga sangkap tulad ng mga rectifier, electronic filter, atbp upang magbigay ng isang matatag na input ng boltahe sa mga microprocessors, electronic na sangkap, atbp.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo		Stvc
Pagtukoy:		500va; 1000va; 1500va; 2000va; 5000va; 6000va; 8000va; 10000va,
Teknolohiya		Batay sa circuit ng circuit ng CPU +motor
Input	Saklaw ng boltahe ng input	130V-250V
Input	Dalas ng pag -input	50/60Hz
Output	Boltahe ng output	220vac
Output	Output na katumpakan	± 3%
Kahusayan		98%
Phase		Solong mga phase
Katayuan ng pagpapakita ng LCD		INPUT boltahe/boltahe ng output
Katayuan ng pagpapakita ng LCD		Asul na LCD; nagpapahiwatig ng phase A, B at C input boltahe at boltahe ng output
		Pindutin ang switch para sa 2second, ang LCD display ay Baguhin upang ipakita ang katayuan ng pagpapatakbo ng PDR, kabilang ang
		Temperatura ng transpormer para sa bawat yugto, normal / abnormal
Proteksyon	Proteksyon ng mataas na boltahe	Oo
	Proteksyon ng mababang boltahe	Oo
	Labis na karga ng proteksyon	Oo
	Proteksyon ng mataas na temperatura	Oo
	Proteksyon ng Circuit	Circuit breaker
Smart system ng paglamig		Oo
Mga Pamantayan sa Kaligtasan		N/m
Mga kondisyon sa pagpapatakbo	Temperatura ng pagpapatakbo	-10ºC ~+40ºC
	Temperatura ng imbakan	-15-45 ° C.
	Pagpapatakbo ng kamag -anak na kahalumigmigan	10%RH-102%RH, hindi condensing
Sukat	Laki ng makina (mm)
Sukat	Yunit ng timbang (kgs)

Output Deviance	1-3%(nababagay)
Kadalasan	50/60Hz
Kahusayan	≥98%
Oras ng pagtugon	≤1s
Paglaban sa pagkakabukod	≥5MΩ
Labis na karga	Double reted kasalukuyang, isang min
Pagbaluktot ng alon	Non-lack fidelity warform
Protektahan	Overvoltage, overcurrent, kakulangan ng mga phase

Ang operating prinsipyo ng boltahe regulator stabilizer ay maaaring batay sa iba't ibang mga pamamaraan at disenyo, kabilang ang ngunit hindi limitado sa mga sumusunod:

Simpleng mga circuit ng regulator ng boltahe: Napagtanto ng koneksyon ng serye ng isang risistor at isang diode. Dahil sa curve ng logarithmic boltahe-kasalukuyang curve ng diode, ang boltahe sa buong diode ay magbabago lamang nang bahagya bilang mga pagbabago sa kasalukuyang pag-input. Ang circuit na ito ay angkop para sa mga application na hindi nangangailangan ng mataas na kawastuhan at kahusayan ng boltahe.

Negatibong Feedback Control Loop: Sa pamamagitan ng paghahambing ng aktwal na boltahe na may isang nakapirming boltahe ng sanggunian, ang halaga ng error ay pinalakas at ipinadala sa regulator ng boltahe, at ang output ay nababagay upang mas maliit ang halaga ng error. Ito ay bumubuo ng isang negatibong feedback control loop at nagpapabuti sa kawastuhan ng kontrol ng boltahe.

Electromekanikal na mekanismo: Ang signal ng sensing ay ginagamit upang makabuo ng isang electromagnet para sa pag -stabilize ng boltahe. Kapag tumataas ang boltahe, ang kasalukuyang pagtaas, ang electromagnet ay umaakit sa core ng bakal, at ang mekanikal na switch na konektado sa mga break na bakal, na nagiging sanhi ng pagbagsak ng boltahe; at kabaligtaran.

Function:

Ang boltahe regulator stabilizer ay isang patuloy na nababagay na autotransformer na may ratio ng pagliko. Kapag ang boltahe ng regulator brush slide kasama ang makintab na ibabaw ng coil sa pamamagitan ng kamay ng gulong pangunahing baras at ang may hawak ng brush, ang ratio ng pagliko ay maaaring patuloy na mabago. Sa gayon ang output boltahe ay maayos na nababagay mula sa zero hanggang sa nakaraang mataas.

Adaptation:

Ang mga regulator ng serye ay nailalarawan sa pamamagitan ng hindi pagdidiyenteng alon, maliit na sukat, magaan na timbang, mataas na kahusayan, maginhawang paggamit, maaasahang pagganap at pangmatagalang operasyon. Ginagamit ang mga ito para sa regulasyon ng boltahe, kontrol sa temperatura, dimming, control control, atbp.

1.Magsasagawa ng temperatura: maximum na temperatura + 40 ºC, minimum na temperatura -15 ºC

2.Antitude: Ang taas kung saan naka -install ang regulator ay hindi lalampas sa 1000 metro

3.Relative air kahalumigmigan: Ang buwanang average na kamag -anak na kahalumigmigan ng isang basa na buwan ay 90%, at ang average na temperatura ng buwan ay 25 ºC power supply voltage waveform:

4.Ang power supply boltahe ng alon ay isang sine wave o katulad ng isang sine wave Ang site ng pag -install ay libre mula sa mga gas, vapors, kemikal na deposito, alikabok, dumi at iba pang paputok at agresibong media na seryosong nakakaapekto sa pagkakabukod ng regulator.

5. Ang lugar ng pag -install ay dapat na libre ng malubhang panginginig ng boses at paga.

6.Indoor Paggamit.

Tandaan! -Selection: Mga Tip Ang produktong regulator na ito ay hindi maaaring magamit nang kahanay.

Isang serye: mula sa: 500va hanggang 10000va serye; Solong yugto

Mga Competitive Points:

1. Ang dami ay mas maliit kaysa sa tradisyonal na aparato; Madaling ilipat at mai -install gamit ang 4 na gulong.

2. Na may proteksyon sa pagkakasunud-sunod ng phase upang maiwasan ang pagkonekta sa wire na mali;

3 na may higit pang mga tagahanga, ang pagganap ng paglipat ng init ay mas mahusay, ang pagtaas ng temperatura ay pinakamababa;: Ang kapasidad ng pag -load ay mas mataas at matatag;

4. Ang konstruksyon ng pag -install ng coil ay mas makatwiran.

5. Matalinong seperated-adjustable boltahe vegulator
