Ang serye ng STX na may hulma ng circuit breaker

Ang serye ng STX na may hulma ng circuit breaker (MCCB) ay 800V, na angkop para sa turn-on o i-off ang hindi dalas at pagsisimula ng isang motor na hindi madalas sa circuit ng AC 50Hz, na-rate na boltahe ng pagtatrabaho 690V ； na na-rate na kasalukuyang hanggang sa 800A ay walang proteksyon sa motor, ang mga breaker ay may labis na karga, ang mga kagamitan sa pag-iingat at mga aparato ng proteksyon ng boltahe, kung gayon upang maprotektahan ang circuit at ang kapangyarihan laban sa pagkasira. Sumusunod ito sa mga pamantayan ng IEC60947-2.

Modelo:STX

Magpadala ng Inquiry

Paglalarawan ng Produkto

Model no.	STX (STS3)
Arc-extinguishing medium	Hangin
Pamantayan:	IEC 60947-2
Istraktura	MCCB
I -type	Molded case circuit breaker
Sertipikasyon	Ce
Pag -apruba	CE, ISO9001
Oras ng paghahatid	Sa loob ng 20days
Pagtutukoy	63a-630a
Pinagmulan	Wenzhou Zhanjiang
Kakayahang Produksyon	2000pieces/linggo
Bilis	Normal na uri ng circuit breaker
Pag -install	Naayos
Numero ng mga pole	3p
Function	Maginoo circuit breaker, Proteksyon ng pagkabigo sa circuit-breaker, Overcurrent Protection
Presyo	Presyo ng Pabrika
Oras ng warranty	12months
Transport Package	Panloob na kahon/karton
Trademark	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
HS Code	8536200000

I -type	Na -rate na kasalukuyang (a)	Pole	Na -rate na boltahe ng pagkakabukod (V), UI (50Hz)	Na -rate na operating Boltahe (v)	Distansya ng arko (mm)	Ultimate maikling circuit			Kakulangan sa serbisyo	Patakbuhin
						Breaking Capacity (KA)			circuit	Pagganap
									Breaking Capacity (KA)	(pagbabata)
STX	12.5-125	2.3.4	660	380	≤30	15	-	-	7.5	3000	7000
STX	12.5-125				≤30	25	-	20	16
STX	16-160				0	35	8	20	18	4000	6000
STX	16-160					50	10	40	25
STX	100-250					35	10	40	18	2000	6000
STX						50	16	40	30
STX						65	18	40	48
STX	200-400					35	16	40	18	1000	4000
STX						50	20	40	30
STX						65	25	40	48
STX	400-630					50	20	40	30	1000	4000
STX						65	25	40	48
STX						80	30	40	60
STX	500-800					50	20	40	30	1000	4000
STX						65	25	40	48
STX						80	30	40	60

Pangunahing tampok

Mataas na Pagganap: Ang serye ng STX na may hulma ng circuit circuit breakers ay may mahusay na labis na labis na labis at kakayahan sa proteksyon ng short-circuit, na maaaring mabilis na maputol ang mga maling circuit at maiwasan ang pagkasira ng kagamitan at aksidente sa sunog.

Compact na istraktura: Pag -ampon ng disenyo ng plastik na shell, ang istraktura ay compact at magaan, na madaling i -install at mapanatili.

Ang iba't ibang mga accessories: magbigay ng iba't ibang mga panloob at panlabas na mga accessories, tulad ng mga contact na pandiwang pantulong, mga contact sa alarma, mga disconnector ng shunt, atbp, upang matugunan ang mga pangangailangan ng iba't ibang mga gumagamit.

Mataas na pagiging maaasahan: mahigpit na kontrol ng kalidad at pagsubok upang matiyak ang pagiging maaasahan at katatagan ng produkto.

Mga patlang ng Application

Ang STX Series circuit breaker ay malawakang ginagamit sa maraming mga patlang tulad ng kuryente, makinarya, metalurhiya, petrochemical, tela, konstruksyon, barko at iba pa. Sa sistema ng kuryente ng kuryente, ginagamit ito bilang pangunahing kagamitan sa proteksyon ng elektrikal upang maprotektahan ang ligtas na operasyon ng mga circuit at kagamitan.

Pagpili at pag -install.

Pagpili: Kapag pumipili ng uri, ang mga kadahilanan tulad ng na -rate na kasalukuyang, na -rate na boltahe, pagsira ng kapasidad at mga katangian ng proteksyon ng circuit breaker ay kailangang isaalang -alang. Ang mga parameter na ito ay dapat mapili alinsunod sa aktwal na mga pangangailangan ng circuit upang matiyak na ang pagganap at pag -andar ng circuit breaker ay nakakatugon sa mga kinakailangan.

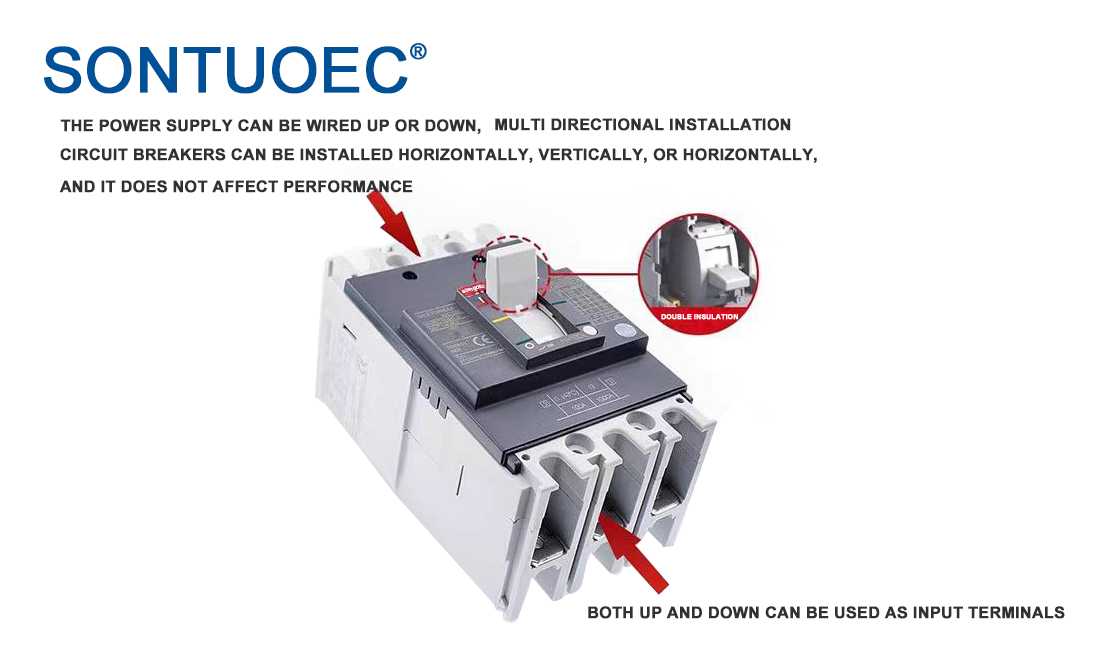

Pag -install: Kapag nag -install, kinakailangan na sundin ang may -katuturang mga code ng pag -install at pamantayan sa pag -install. Tiyakin na ang posisyon ng pag -install ng circuit breaker ay alinsunod sa mga regulasyon at maginhawa para sa operasyon at pagpapanatili. Kasabay nito, kinakailangan upang matiyak na tama ang mga kable ng circuit breaker at walang error upang maiwasan ang maluwag na mga kable na humahantong sa pagkabigo.

STX Series Moulded Case Circuit Breaker
