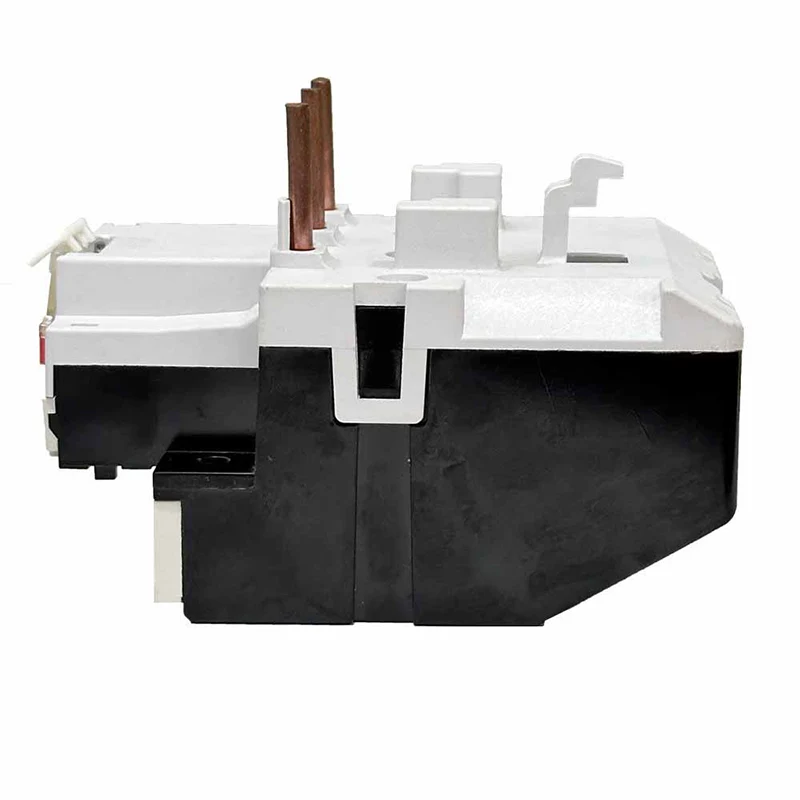

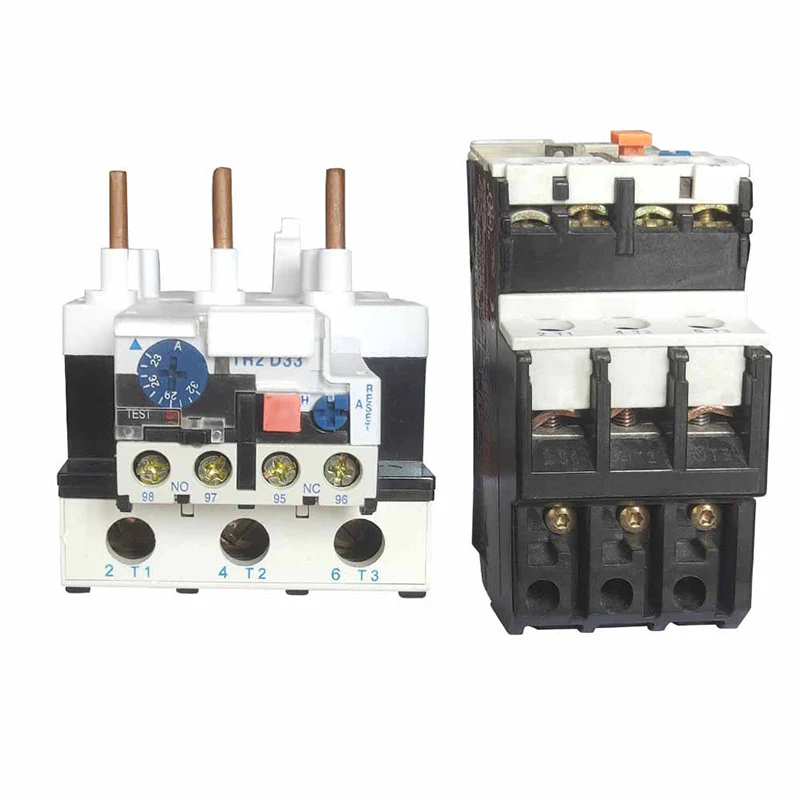

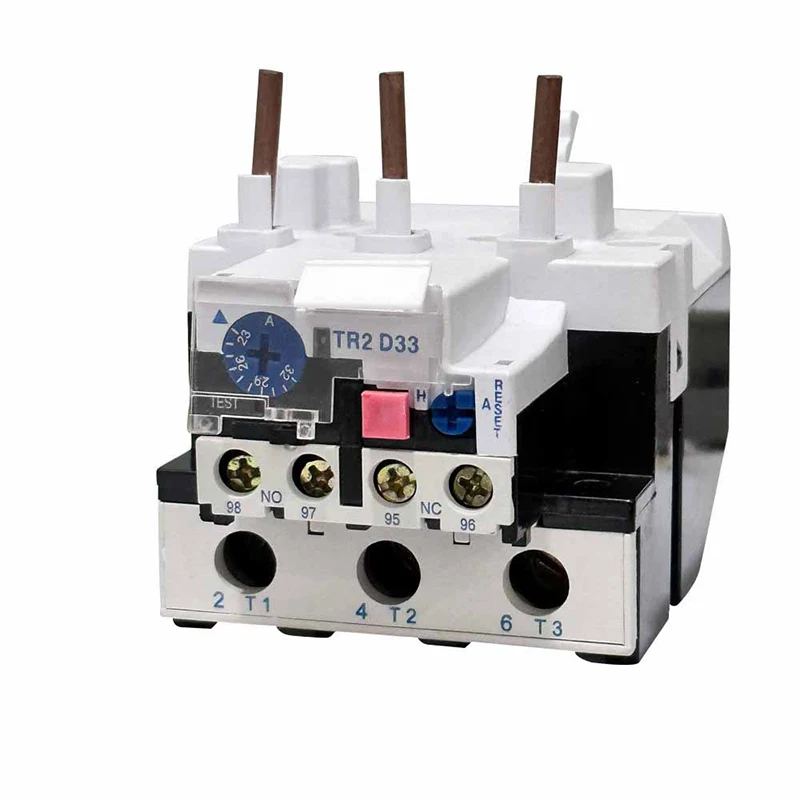

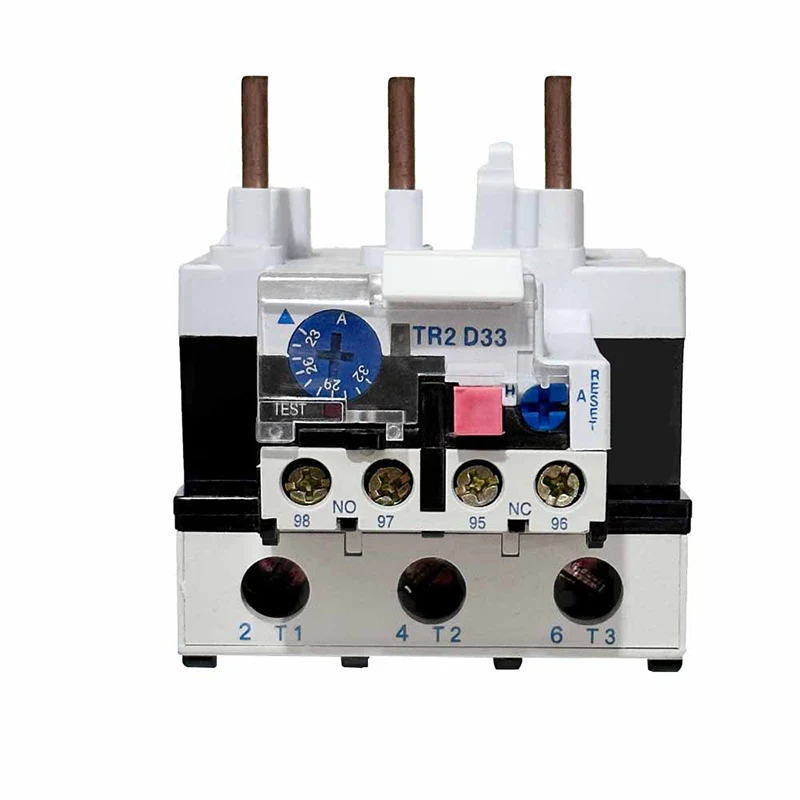

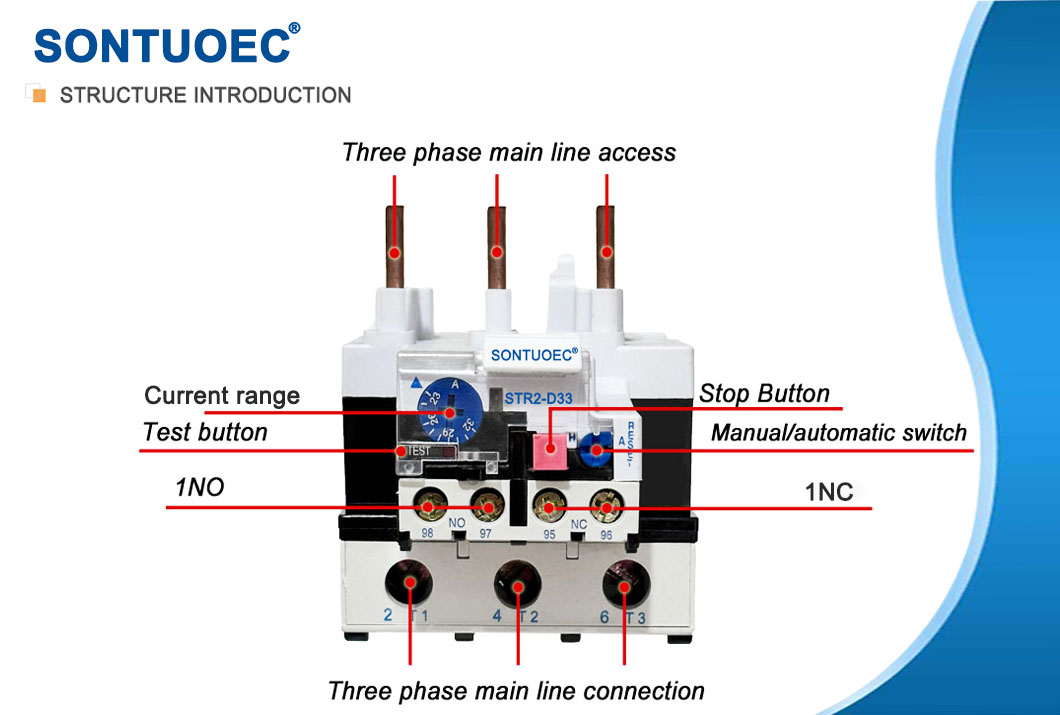

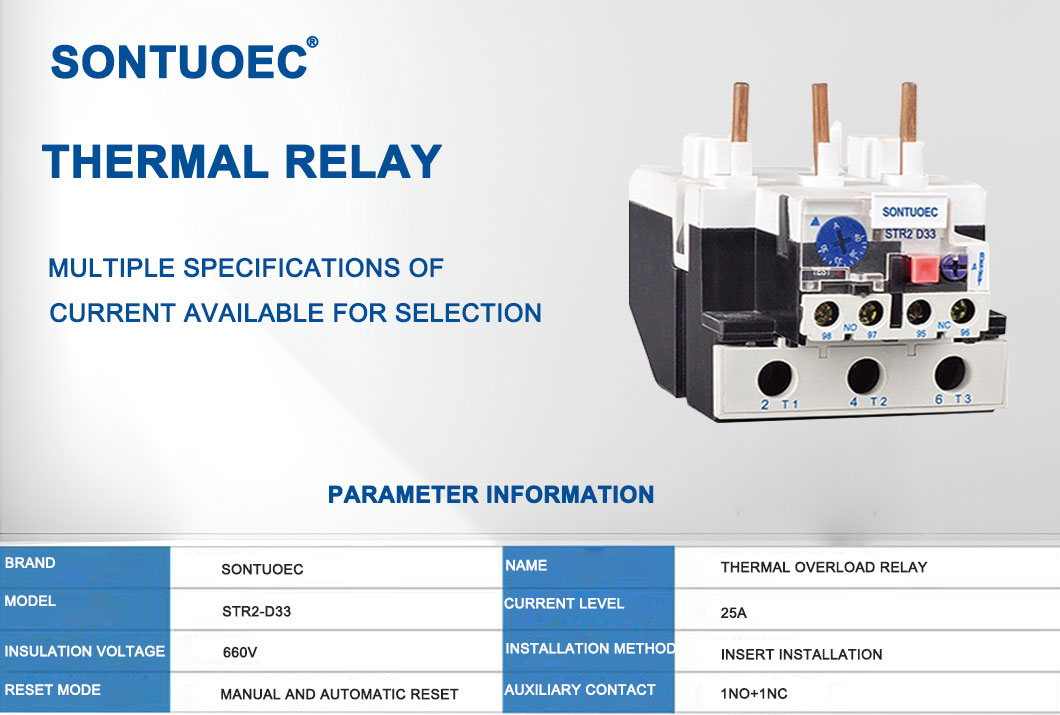

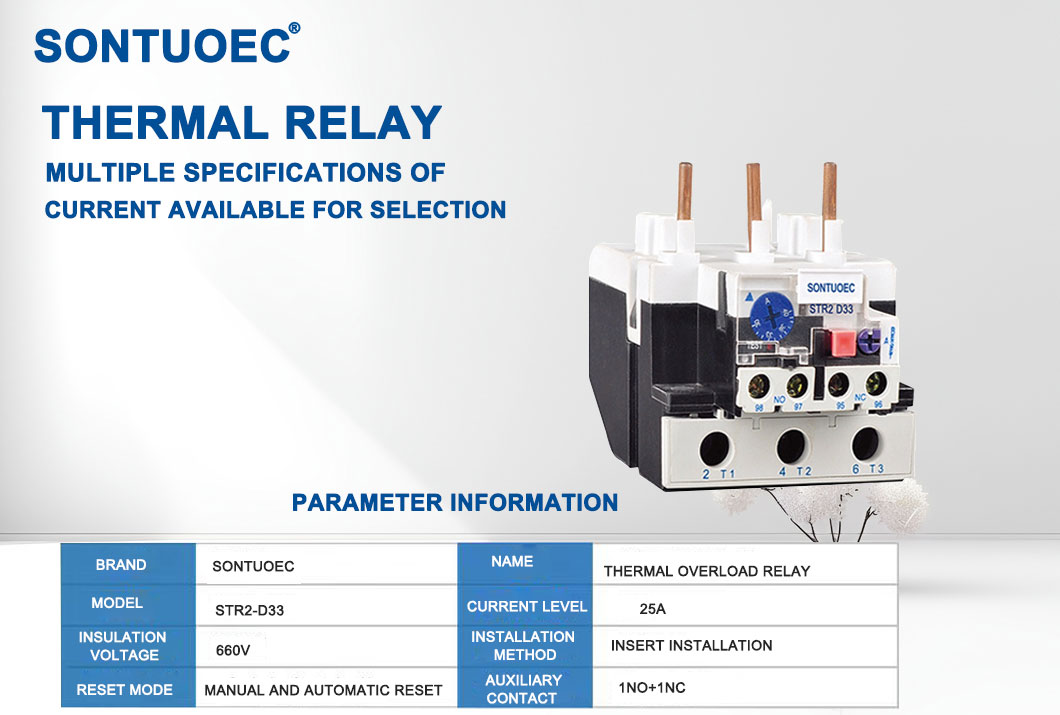

STR2-D33 thermal overload relay

Ang STR2-D33 thermal overload ay gumagana sa prinsipyo ng thermal effect ng electric current. Kapag ang isang motor ay labis na na -overload, ang kasalukuyang pagtaas nito, na nagiging sanhi ng elemento ng pag -init sa loob ng thermal overload relay upang magpainit. Ang init na ito ay inilipat sa bimetal, na gawa sa dalawang metal na may iba't ibang mga koepisyent ng pagpapalawak ng thermal, kaya yumuko ito kapag pinainit. Kapag ang baluktot ay umabot sa isang tiyak na punto, nag -trigger ito ng isang mekanikal na aparato, karaniwang isang contact, na idinidiskonekta ang supply ng kuryente sa motor, kaya pinoprotektahan ito mula sa pinsala.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy:

Produkto Pangalan	Thermal overload relay
Modelo	ST2-D33
Materyal	Plastik, elektronikong sangkap
Thermal Makipag -ugnay	1no+1nc
Thermal Relayrated kasalukuyang	23A-93A	PLS Tandaan ang kasalukuyang saklaw

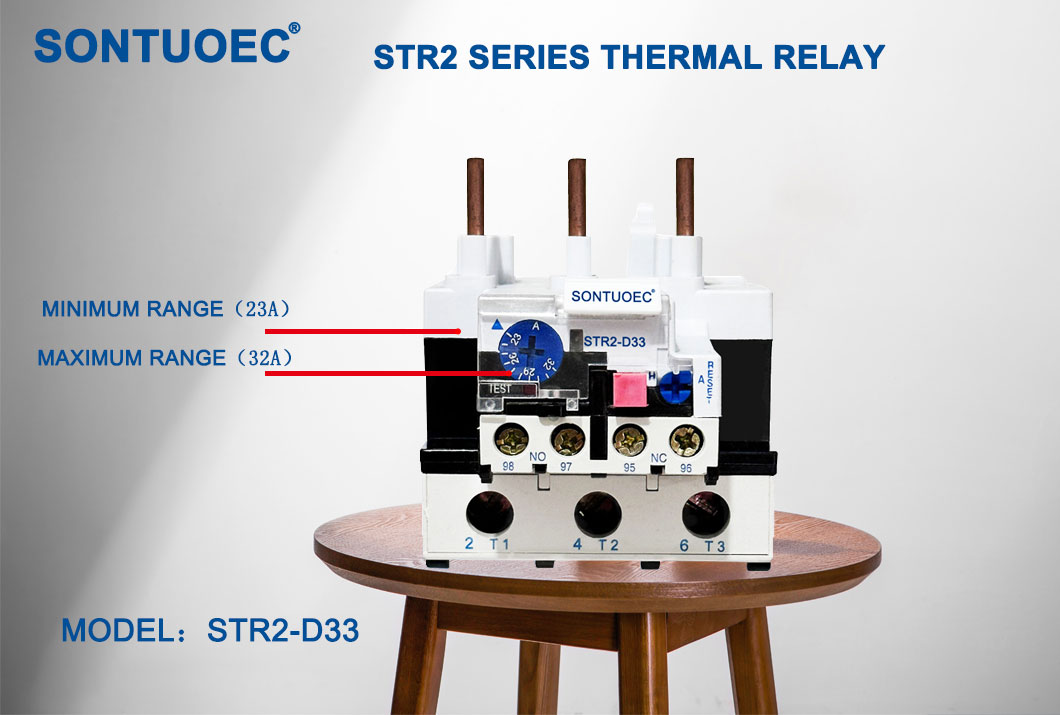

STR2-93	Nababagay na kasalukuyang saklaw (a) saklaw ng setting	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Kadalasan	660v
Tripping class	50/60Hz
Kulay	Tulad ng ipinakita ng larawan

Pangunahing mga parameter ng techical

Modelo	Na -rate na kasalukuyang	Hindi.	Pagtatakda ng Saklaw (a)	Para sa contactor
STR2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Pangunahing pag -andar

Proteksyon ng labis na karga: Kapag ang pag -load ng motor ay lumampas sa na -rate na halaga nito, ang thermal overload relay ay mapuputol ang suplay ng kuryente upang maiwasan ang sobrang pag -init at pinsala.

Proteksyon ng Overheat: Kung ang mga overheats ng motor para sa ilang kadahilanan (hal. Mataas na nakapaligid na temperatura o hindi magandang pagwawaldas ng init), ang thermal overload relay ay puputulin din ang supply ng kuryente.

Function ng Indikasyon: Maraming mga thermal overload relay ay may isang function ng indikasyon, na nag -sign o nagbabago sa katayuan kapag ang motor ay labis na na -load o sobrang init, upang ang operator ay maaaring makahanap at gumawa ng mga hakbang sa oras.

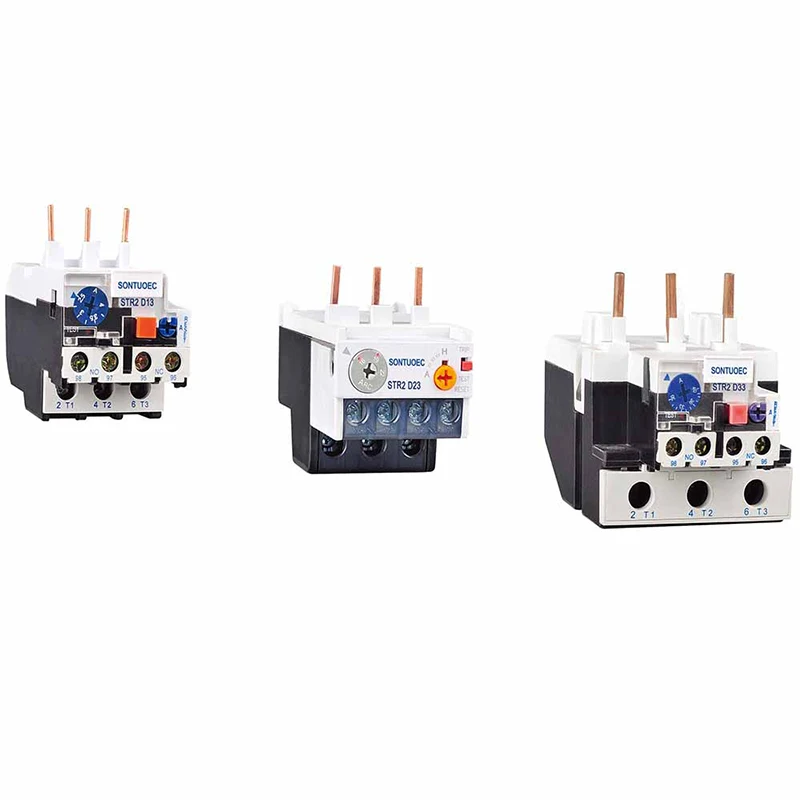

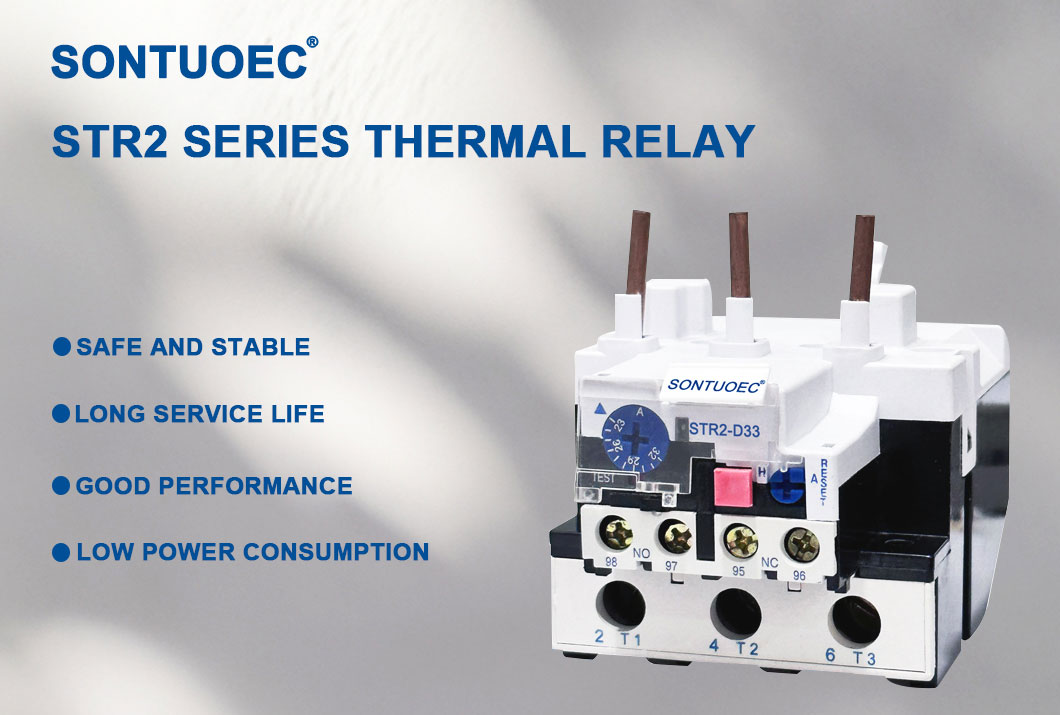

Ang serye ng Auto Relay STR2-D ng thermal overload relay ay maaaring magamit sa circuit ng 50/60 Hz, na na-rate na boltahe ng pagkakabukod 660 V, na-rate ang kasalukuyang 0.1-93A para sa pagprotekta sa phase break kapag ang electric motor ay labis na karga, ang relay ay may iba't ibang mekanismo at ang kabayaran sa temperatura ay maaaring mai-plug sa serye ng ST1, ito ay ang pinaka-advanced na thermal relay sa mga ninets sa mundo na ang mga produkto ay sumalungat sa mga produkto ng mga produkto sa mundo na ang mga produkto ay ang mga produkto ay ang mga produkto ng IE 60947-1.

Mga senaryo ng aplikasyon

Ang mga thermal overload relay ay malawakang ginagamit sa iba't ibang mga pang -industriya at komersyal na kapaligiran, lalo na sa mga kagamitan na nangangailangan ng mga de -koryenteng drive ng motor. Halimbawa, ginagamit ang mga ito sa mga bomba, compressor, tagahanga, conveyor, at iba't ibang iba pang mga kagamitan sa mekanikal upang matiyak na ang nasabing kagamitan ay maaaring ligtas na isara kung sakaling magkaroon ng labis na labis o sobrang pag -init.

Pagpili at pag -install

Kapag pumipili ng isang thermal overload relay, ang mga kadahilanan tulad ng rating ng kuryente ng motor, operating environment, at mga katangian ng pag -load ay kailangang isaalang -alang. Kinakailangan din upang matiyak na ang na -rate na kasalukuyang ng thermal overload relay ay tumutugma sa na -rate na kasalukuyang ng motor at mayroon itong naaangkop na labis na labis at labis na pag -init ng mga katangian ng proteksyon.

Kapag nag -install ng isang thermal overload relay, kailangan mong sundin ang mga alituntunin ng tagagawa at tiyakin na maayos itong konektado sa kapangyarihan at kontrol ng mga circuit ng motor. Bilang karagdagan, ang mga thermal overload relay ay kailangang suriin at mapanatili nang regular upang matiyak ang wastong operasyon at mahabang buhay ng serbisyo.

STR2-D33 Thermal Overload Relay
