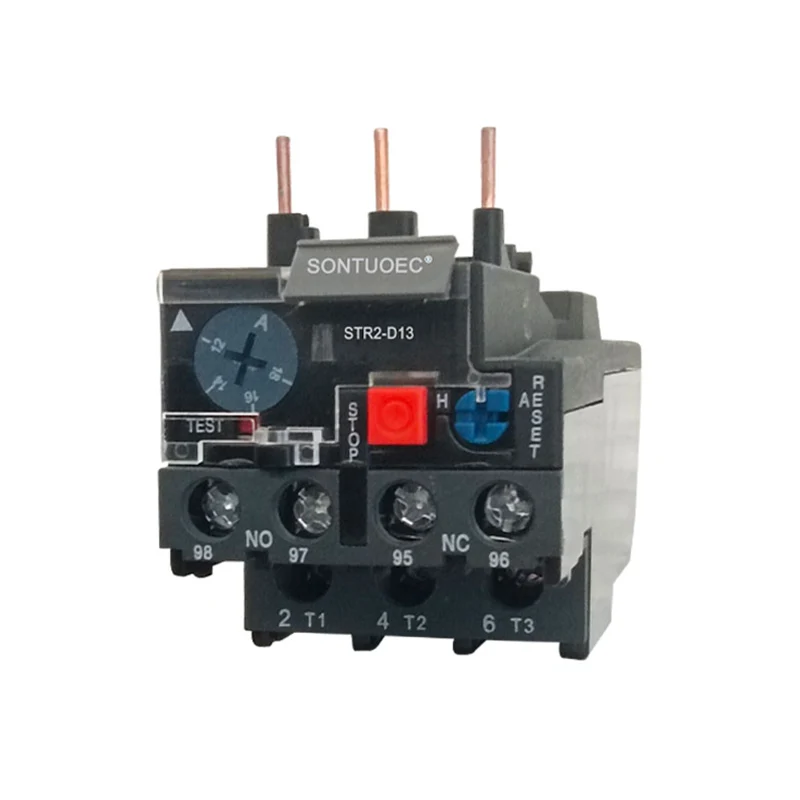

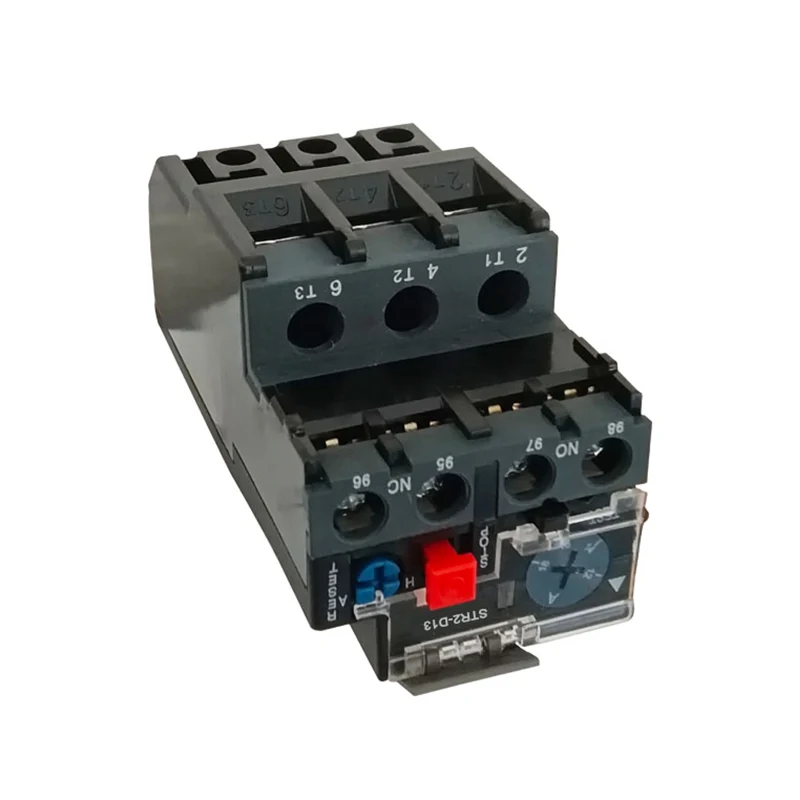

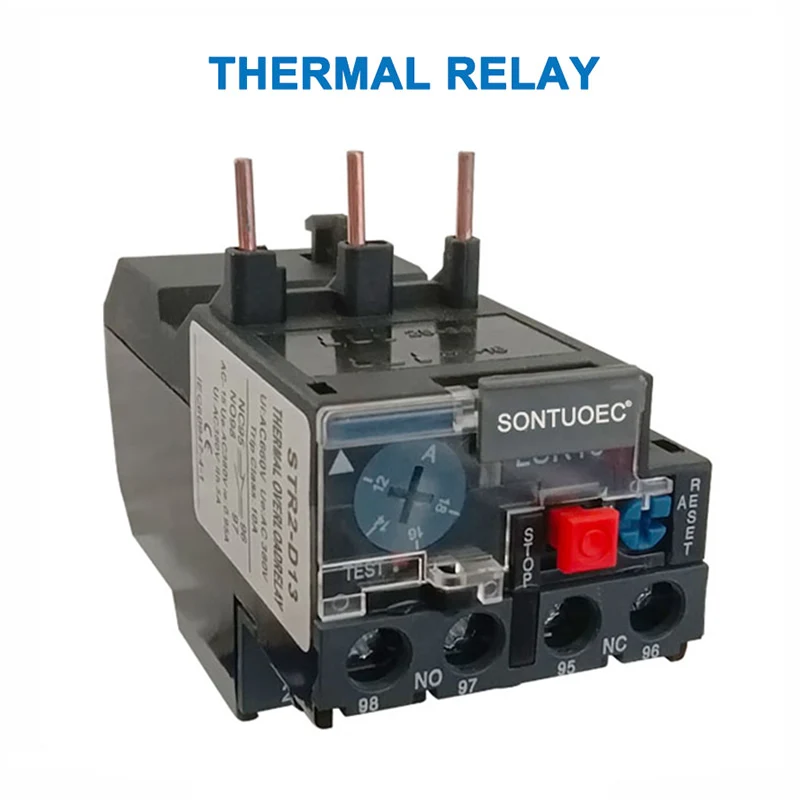

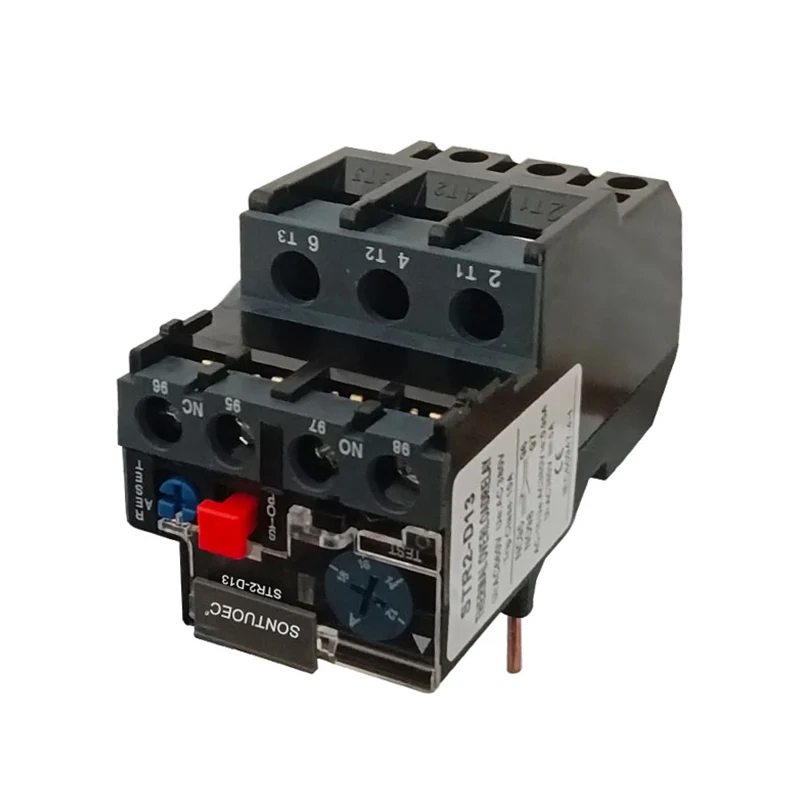

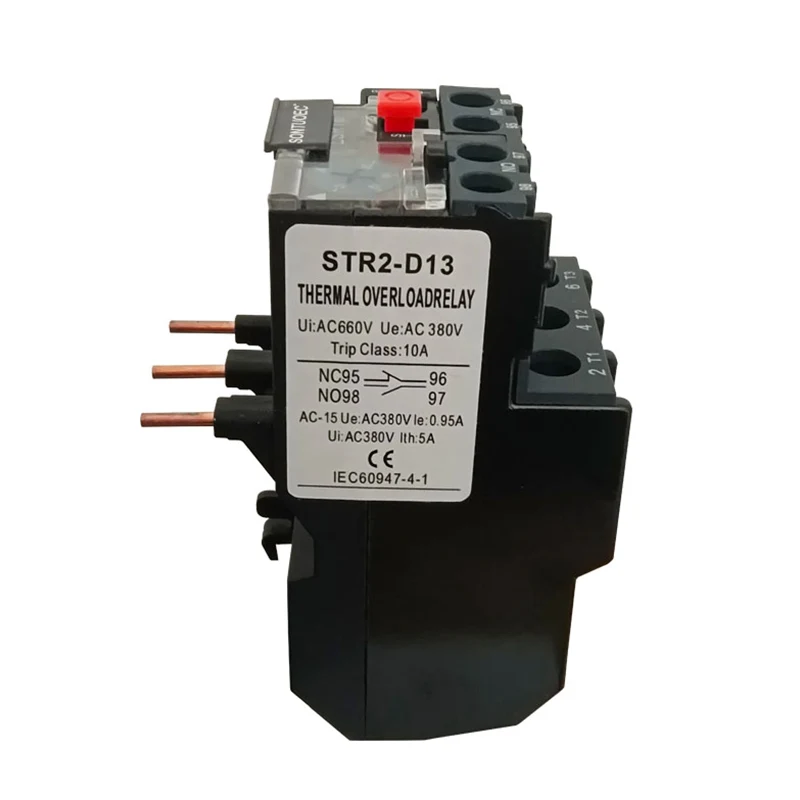

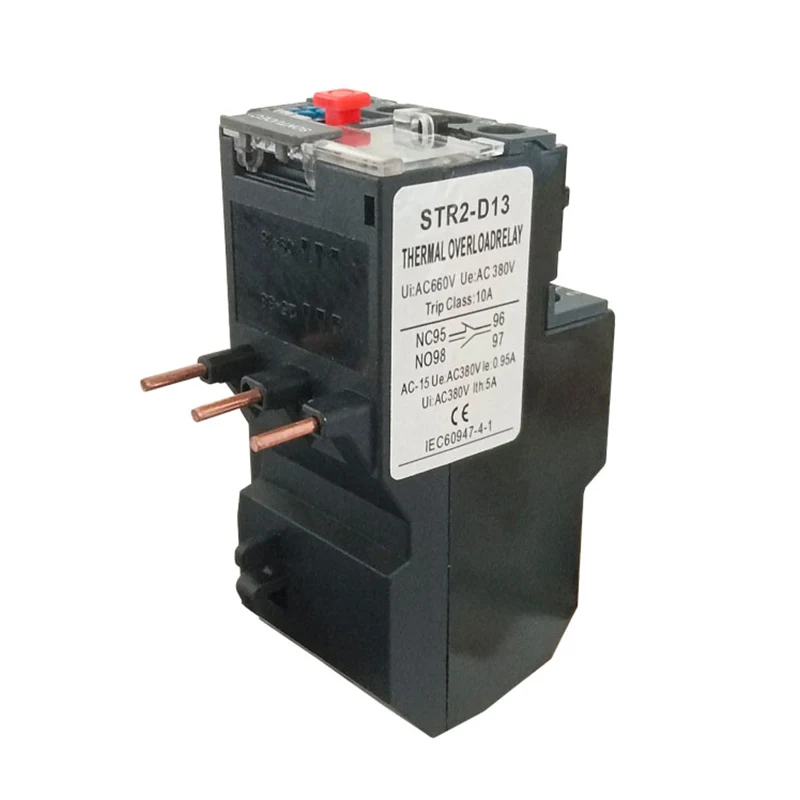

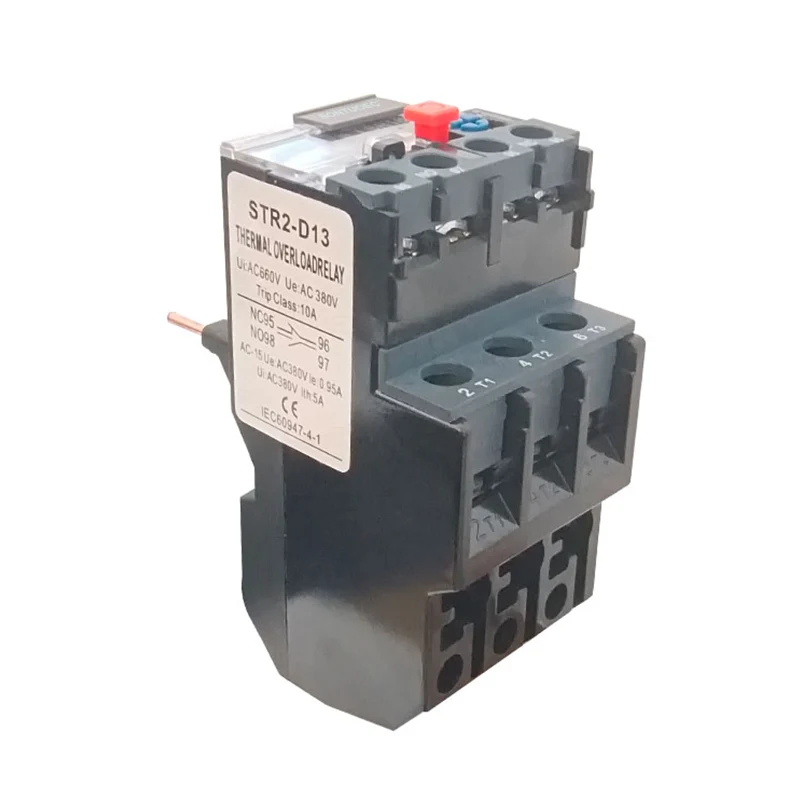

STR2-D13 thermal relay

Mga pagtutukoy:

Pangunahing mga parameter ng techical

Komposisyon at istraktura

Ang STR2-D13 thermal relay higit sa lahat ay binubuo ng elemento ng pag-init, bimetal, contact at isang hanay ng mekanismo ng paghahatid at pagsasaayos. Kabilang sa mga ito, ang elemento ng pag -init ay isang piraso ng wire ng paglaban na may maliit na halaga ng pagtutol, na konektado sa serye sa pangunahing circuit ng motor na protektado; Ang bimetal sheet ay gawa sa dalawang uri ng mga sheet ng metal na may iba't ibang mga koepisyent ng thermal expansion na pinagsama at pinindot nang magkasama, at kapag ang electric kasalukuyang dumadaan sa elemento ng pag -init, ang bimetal sheet ay baluktot dahil sa init.

Mga teknikal na parameter

Ang pangunahing mga teknikal na mga parameter ng STR2-D13 thermal relay ay may kasamang rate ng boltahe, na-rate na kasalukuyang, na-rate na dalas at pagwawasto ng kasalukuyang saklaw. Kabilang sa mga ito, ang na-rate na boltahe ay tumutukoy sa pinakamataas na halaga ng boltahe na ang STR2-D13 thermal relay ay maaaring gumana nang normal, sa pangkalahatan 220V, 380V, 600V, atbp; Ang na-rate na kasalukuyang tumutukoy sa kasalukuyang sa pamamagitan ng STR2-D13 thermal relay; Ang rate ng dalas ay karaniwang idinisenyo alinsunod sa 45-62Hz; Ang saklaw ng na-rate na kasalukuyang naglalarawan ng ugnayan sa pagitan ng oras ng pagkilos ng STR2-D13 thermal relay at ang parisukat ng kasalukuyang inversely proporsyonal sa ilalim ng kondisyon ng isang tiyak na kasalukuyang.

Mga katangian ng pagpapatakbo

Ang mga katangian ng operating ng isang str2-D13 thermal relay ay nakasalalay sa pangunahing panloob na elemento ng bimetal at pag-init. Kapag ang motor ay labis na na-load, ang kasalukuyang sa pagtaas ng paikot-ikot, at ang kasalukuyang sa pamamagitan ng STR2-D13 thermal relay elemento ay tumataas din, na nagiging sanhi ng bimetal na tumaas sa isang mas mataas na temperatura at yumuko sa isang mas malawak na lawak, sa gayon pinipilit ang pagkonekta ng baras sa pagkilos at pag-disconnect ng control circuit. Matapos ang STR2-D13 thermal relay ay kumilos, ang bimetal ay nangangailangan ng isang panahon ng paglamig bago ito mai-reset.

Papel at aplikasyon

Ang STR2-D13 thermal relay ay pangunahing ginagamit upang maprotektahan ang mga de-koryenteng motor laban sa mga pagkakamali tulad ng mga overload, phase break at hindi balanseng three-phase power supply. Sa mga circuit ng motor, ang STR2-D13 thermal relay ay pinaka-epektibo kapag ginamit kasabay ng mga circuit breaker na may proteksyon ng short-circuit. Bilang karagdagan, ang STR2-D13 thermal relay ay maaari ding magamit para sa labis na proteksyon ng iba pang mga de-koryenteng kagamitan o mga de-koryenteng circuit.

Pag -iingat para sa pagpili at paggamit

Kapag pumipili ng STR2-D13 thermal relay, ang komprehensibong pagsasaalang-alang ay dapat gawin alinsunod sa na-rate na kasalukuyang ng motor, nagtatrabaho sa kapaligiran, nagsisimula sa kasalukuyan, likas na katangian ng pag-load at iba pang mga kadahilanan.

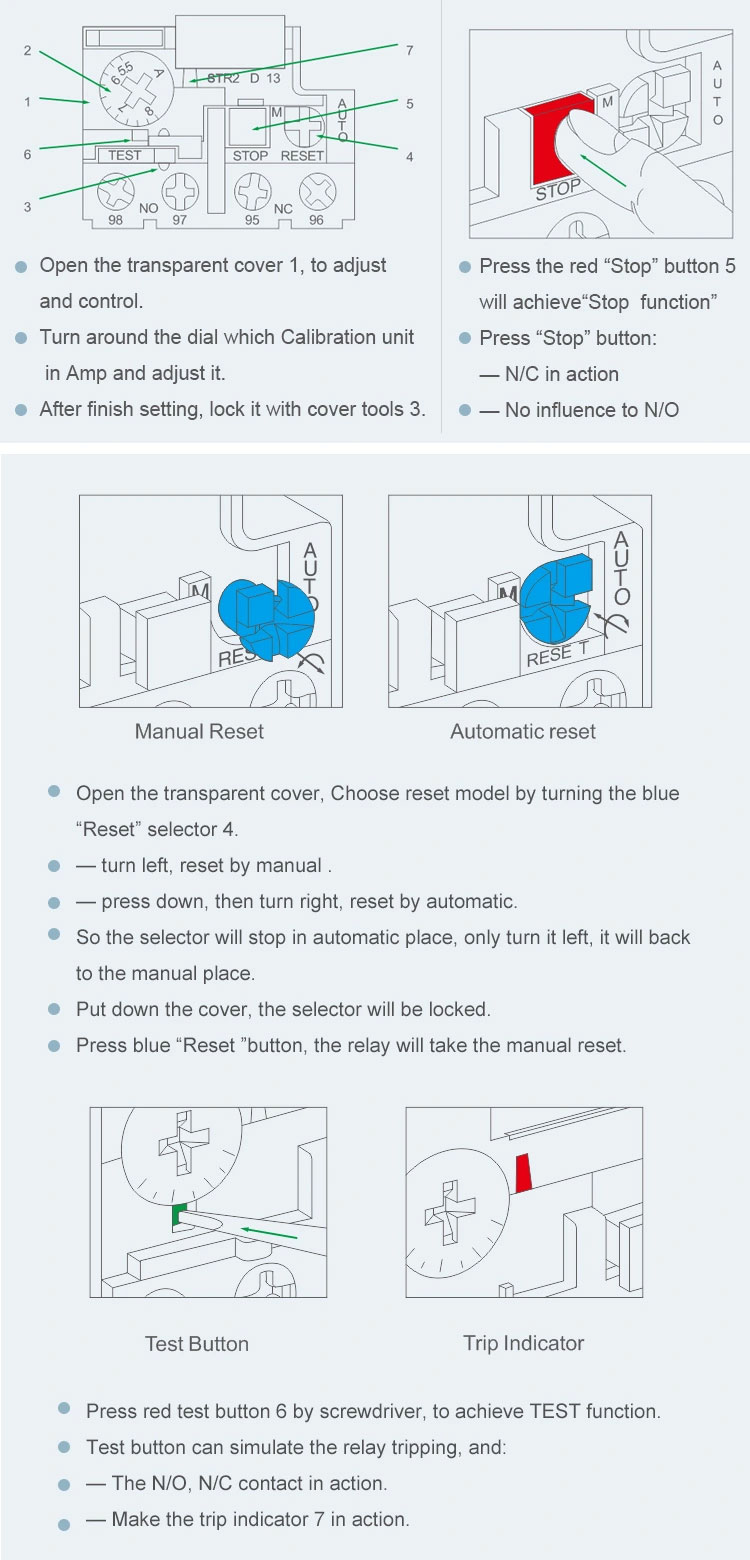

Sa kurso ng paggamit, ang katayuan sa pagtatrabaho ng STR2-D13 thermal relay ay dapat na suriin nang regular upang matiyak ang normal na operasyon at kaligtasan nito. Kung ang labis na labis na motor ay may kamalian, upang maiwasan ang pagsisimula ng motor nang madali, ang STR2-D13 thermal relay ay dapat na manu-manong i-reset nang manu-mano.
