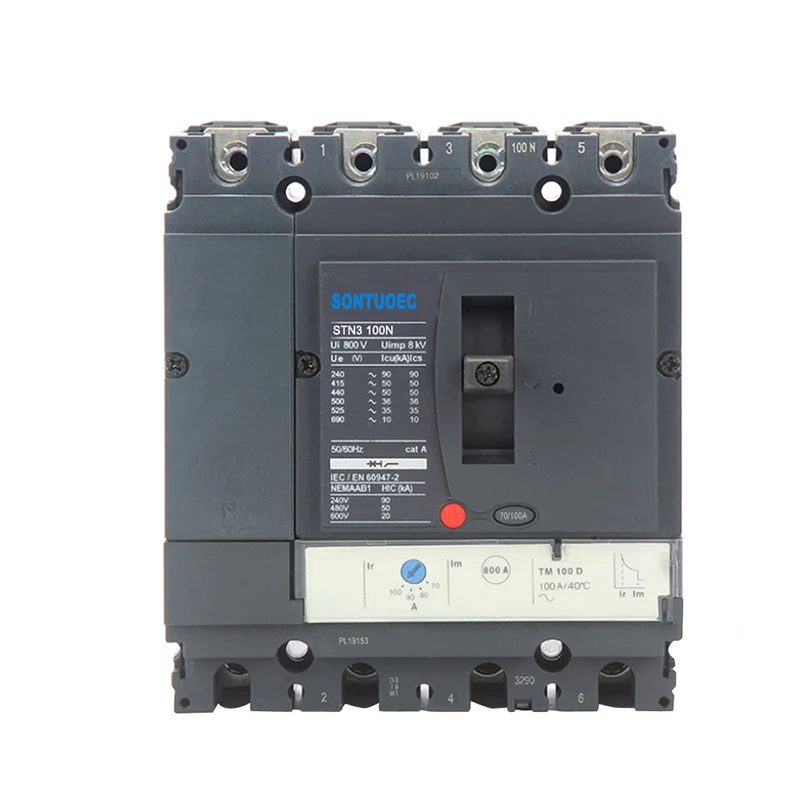

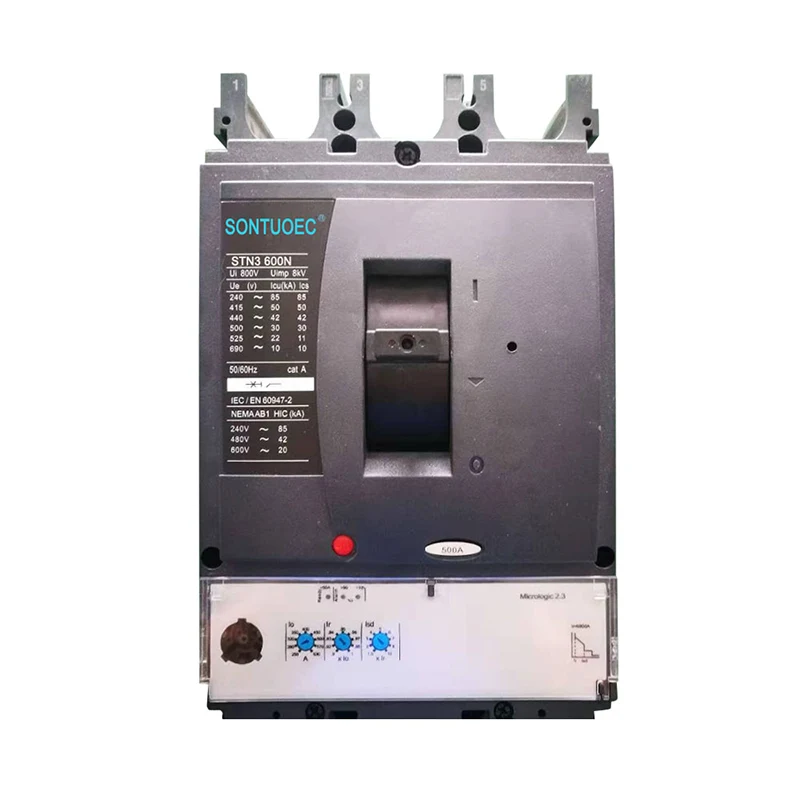

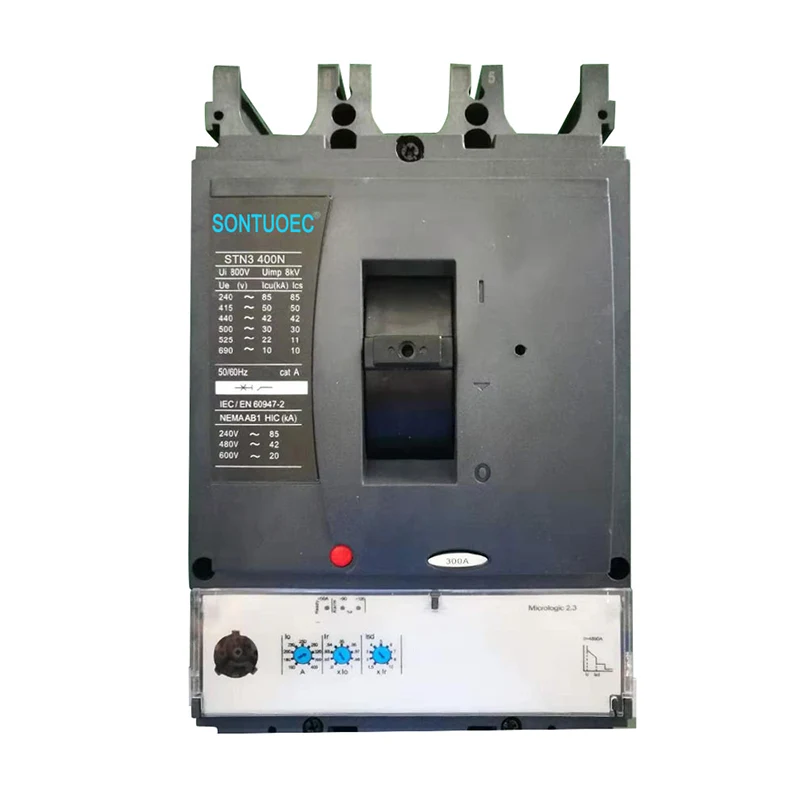

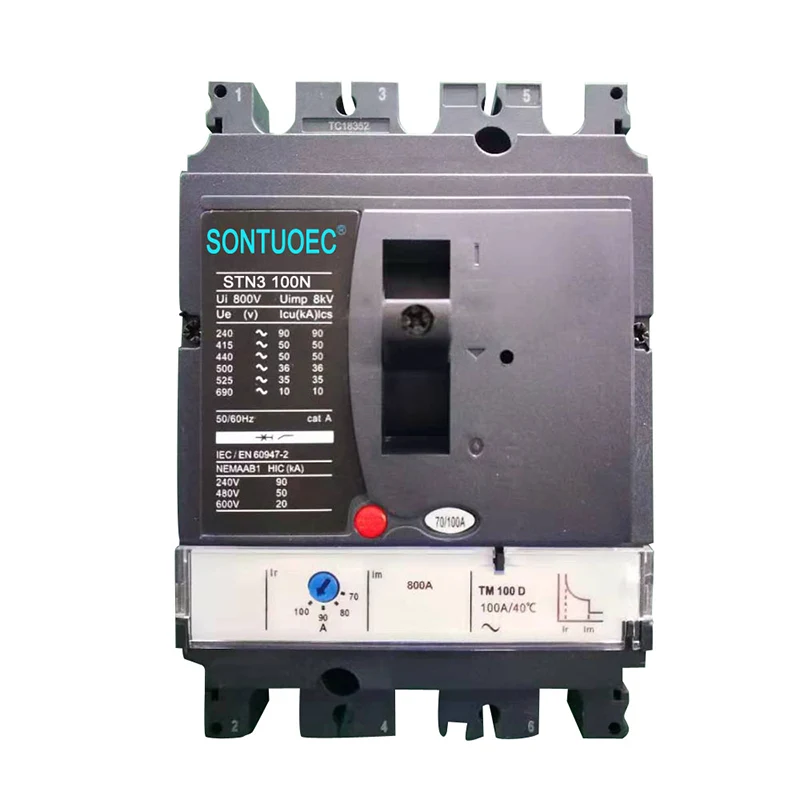

STN3 Type Molded Case Circuit Breaker

Ang uri ng STN3 na may hulma na circuit breaker ay isang maaasahan at advanced na solusyon para sa proteksyon ng elektrikal sa iba't ibang mga aplikasyon. Ang compact na disenyo nito, komprehensibong mga tampok ng proteksyon, at mga kakayahan sa komunikasyon ay ginagawang isang mainam na pagpipilian para sa mga modernong sistema ng elektrikal.

Modelo:STN3

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Frame kasalukuyang (a)	100				160				250				400				630
Bilang ng mga poste	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (mula sa)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Na -rate na boltahe ng pagkakabukod	AC800V
Na -rate na boltahe sa pagtatrabaho	AC690V
Na -rate ang kasalukuyang, thermal tripping, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Na -rate ang kasalukuyang, electronic tripping, mic, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Auxiliary, Alert, Fault Accessories	O/SD/SDE/SDX
Shunt & Under Voltage Coil	MX/Mn
Mekanikal na buhay	50000				40000				20000				15000				15000
Elektronikong Buhay	30000				20000				10000				6000				4000

Model no.	STN3
Pamantayan:	IEC 60947-2
Arc-extinguishing medium	Hangin
Istraktura	MCCB
I -type	Moulede case circuit breaker
Sertipikasyon	Ce
Pag -apruba	CE, ISO9001
Oras ng paghahatid	Sa loob ng 20days
Pagtutukoy	63a-630a
Pinagmulan	Wenzhou Zhanjiang
Kakayahang Produksyon	2000pieces/linggo
Bilis	Normal na uri ng circuit breaker
Pag -install	Naayos
Numero ng mga pole	3p 4p
Function	Maginoo circuit breaker, Proteksyon ng pagkabigo sa circuit-breaker, Overcurrent Protection
Presyo	Presyo ng Pabrika
Oras ng warranty	12months
Transport Package	Panloob na kahon/karton
Trademark	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
HS Code	8536200000

Mga pangunahing tampok

• Proteksyon at pag-andar: Ang mga breaker na ito ay nag-aalok ng komprehensibong proteksyon para sa mga de-koryenteng sistema, kabilang ang labis na karga at proteksyon ng short-circuit. Ang mga ito ay dinisenyo upang awtomatikong idiskonekta ang circuit kapag naganap ang isang kasalanan, na pumipigil sa pinsala sa kagamitan at tinitiyak ang kaligtasan.

• Shell kasalukuyang at na -rate na kasalukuyang: Ang kasalukuyang shell (hal., 160N) ay nagpapahiwatig ng maximum na mapapalawak na kapasidad ng pagkagambala ng pabahay ng breaker. Ang na -rate na kasalukuyang (hal., 100A) ay ang maximum na normal na operating kasalukuyang ang circuit ay hindi dapat lumampas upang maiwasan ang pagtulo dahil sa labis na labis.

• Mga pagsasaayos ng poste: Magagamit sa 3-poste (3p) at 4-poste (4p) na mga pagsasaayos, na angkop para sa iba't ibang mga sistema at aplikasyon ng elektrikal.

• Mga Electronic Trip Units: Ang mga advanced na yunit ng elektronikong paglalakbay ay nagbibigay ng tumpak na pagsukat at kakayahan sa komunikasyon, na nagpapahintulot sa pagsubaybay sa real-time at mga diagnostic ng mga elektrikal na mga parameter.

• Compact Design: Ang serye ng Compact NSX, lalo na, ay kilala para sa compact na disenyo nito, na pinagsasama ang kahusayan ng enerhiya, pagsukat, pamamahala, at mga tool sa komunikasyon.

Mga Aplikasyon

• Paggamit ng Pang -industriya: Malawakang ginagamit sa mga setting ng pang -industriya para sa pamamahagi at pagprotekta sa kuryente sa iba't ibang kagamitan at makinarya.

• Enerhiya at Infrastructure: Angkop para sa mga aplikasyon sa mga network ng pamamahagi ng enerhiya at mga proyekto sa imprastraktura.

• Komersyal at Residential: Ginagamit din sa mga komersyal na gusali at tirahan para sa mga pangunahing at pangalawang sistema ng pamamahagi.

Karagdagang mga tampok ng Compact NSX Series

• Pinahusay na Proteksyon: Mga tampok tulad ng mga contact sa dobleng pag-ikot at enerhiya na tripping matiyak ang maaasahang proteksyon laban sa mga pagkakamali.

• Selective Coordination: Ang pinahusay na pagpili ay tumutulong na mapanatili ang pagpapatuloy ng supply ng kuryente sa mga hindi naapektuhan na mga circuit sa panahon ng mga pagkakamali.

• Mga Kakayahang Komunikasyon: Module ng komunikasyon ng Modbus at BSCM (module ng control ng katayuan ng breaker) Paganahin ang paghahatid ng data sa pagitan ng circuit breaker at isang sistema ng pangangasiwa.

• Ipakita at Pagsubaybay: Ang "Handa" LED at iba pang mga tagapagpahiwatig ay nagbibigay ng impormasyon sa katayuan ng real-time, habang ang yunit ng pagpapakita ng pintuan ng gabinete ng FDM121 ay maaaring magpakita ng iba't ibang mga sinusukat na mga parameter.

• Pagpapanatili at Pag -configure: Ang mga tagapagpahiwatig ng pagpapanatili ay nagpapakita ng pagsusuot sa mga contact, mga profile ng pag -load, at mga bilang ng operasyon, pagtulong sa pagpapanatili ng mahuhulaan.

Pag -install at pagpapanatili

• Pag -install: Sundin ang mga tagubilin ng tagagawa para sa tamang pag -install, tinitiyak ang minimum na clearance at paggamit ng naaangkop na pag -mount ng hardware.

• Pagpapanatili: Ang regular na inspeksyon at pagsubok ng mga circuit breaker ay inirerekomenda upang matiyak na gumana sila nang tama at magbigay ng patuloy na proteksyon.
