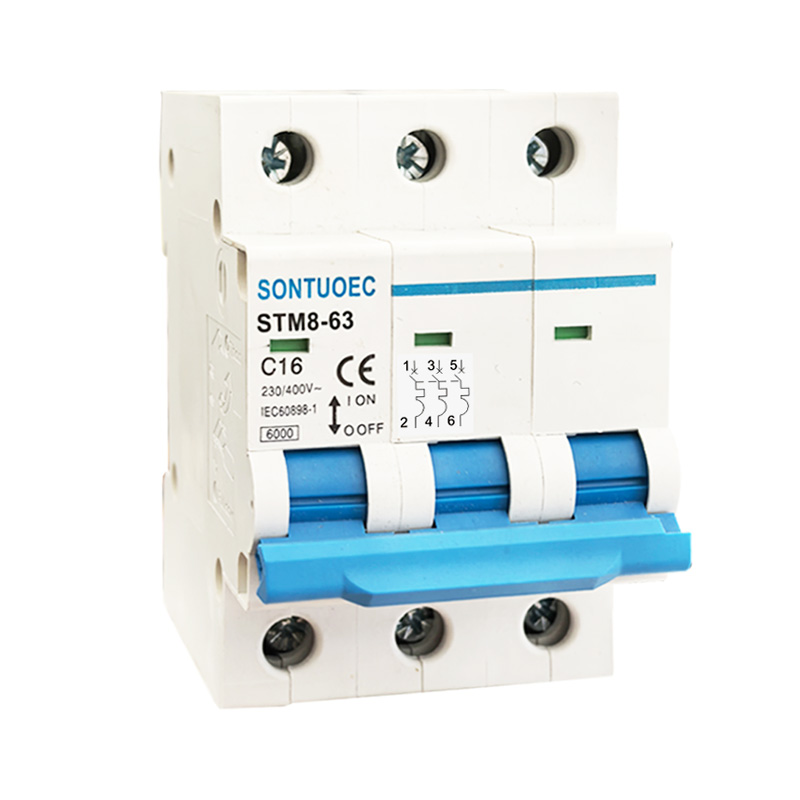

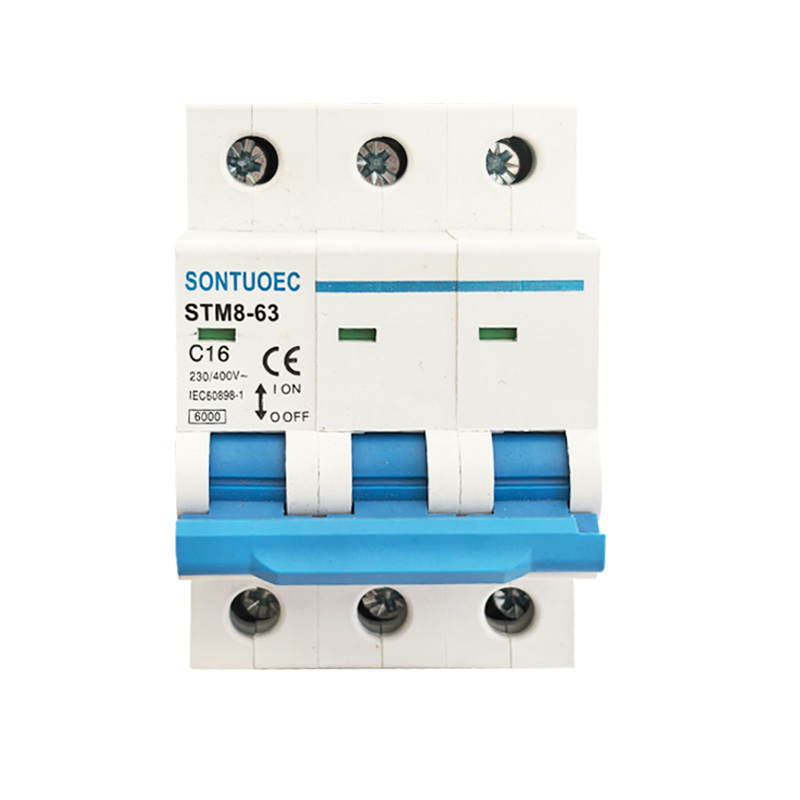

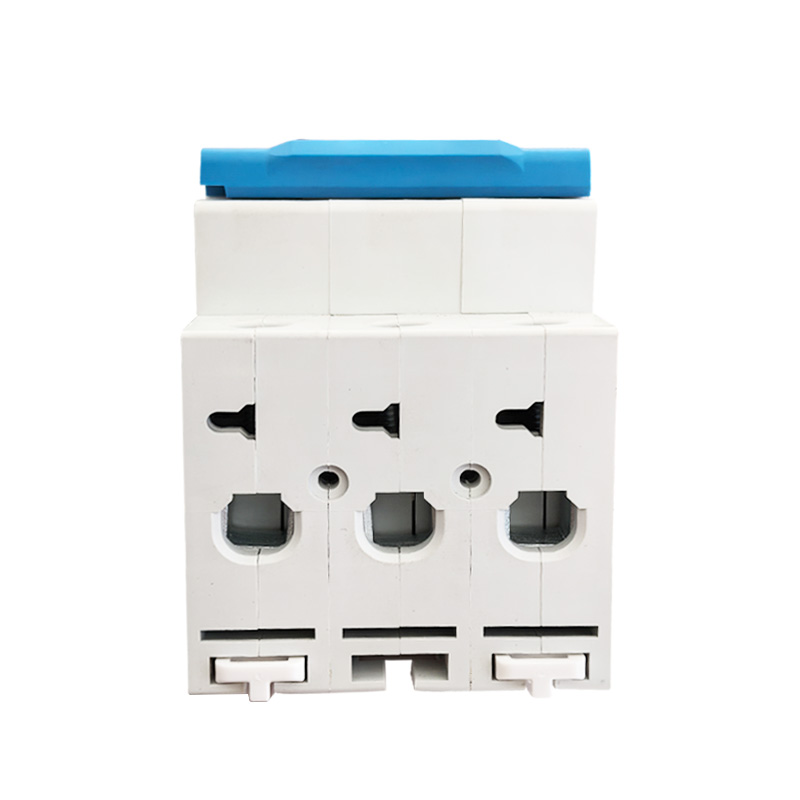

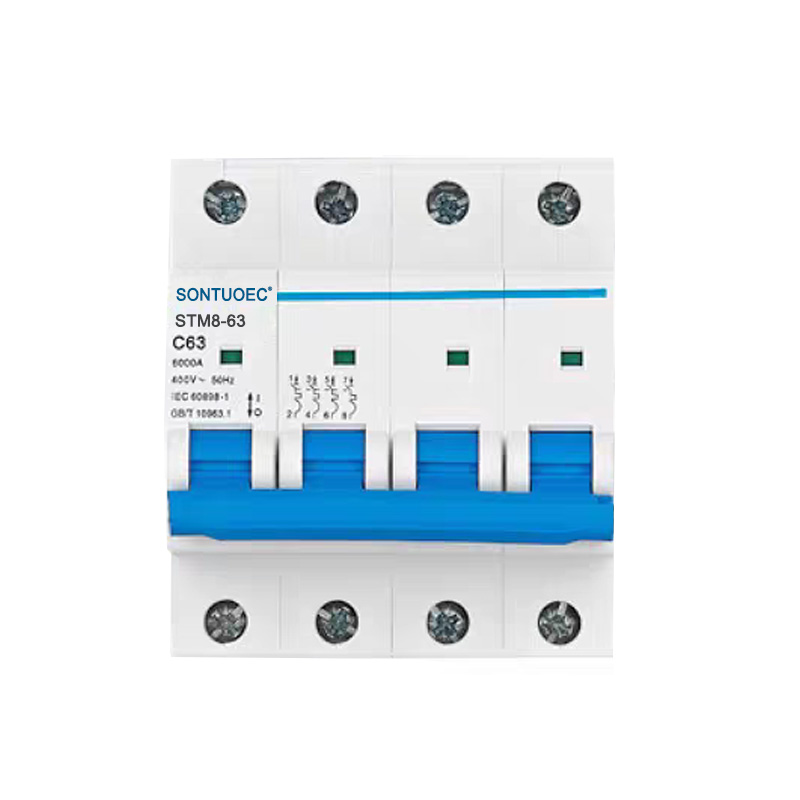

STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16a 230/400V

Ang Sontuoec ay isa sa mga supplier/tagagawa ng Tsino na dalubhasa sa paggawa ng iba't ibang mga maliliit na kagamitan sa elektrikal na STM8-63 miniature circuit breaker 6ka 1p 2p 3p 4p 16a 230/400V ay may mga tampok ng istraktura na advanced, maaasahan ang pagganap, masira ang kapasidad na mataas, ang hitsura ng eleganteng at ang mga bahagi nito at ang mga bahagi nito ay gawa sa materyal na may epekto ng paglaban, malakas na tampok na flame-retardant. Ito ay angkop sa sistema ng kuryente ng AC 50/60Hz, na -rate na boltahe ng 230/400V, at na -rate ang kasalukuyang hanggang sa 63A. Ito ay pangunahing inilalapat sa gusali ng opisina, tirahan, para sa pag -iilaw, pamamahagi ng kuryente at labis na karga at maikling proteksyon ng circuit ng kagamitan. Karaniwan, maaari rin itong magamit bilang hindi madalas na paglipat ng sistema ng kuryente. Sumasabay ito sa mga pamantayang IEC60898-1.

Modelo:STM8-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy:

	Pamantayan		IEC/EN 60898-1
Mga tampok na elektrikal	Na -rate Kasalukuyan	A	1,2,4,6,10,16,20,25,32,40,50,63
	Mga Poles	P	1,2,3,4
	Na -rate na boltahe ue	V	AC 230, 400
	Pagkakabukod boltahe UI	V	500
	Rated frequency	Hz	50/60
	Na -rate na kapasidad ng pagsira	A	3000, 4500, 6000
	Na -rate ang salpok na may boltahe (1.2/50) uimp	V	4000
	Ang boltahe ng pagsubok ng dielectric sa ind.freq.for 1 min	KV	2
	Degree sa polusyon		2
	Thermo-magnetic release na katangian		B, c, d
Mga tampok na mekanikal	Elektriko Buhay	t	4000
	Mekanikal na buhay	t	10000
	Degree sa proteksyon		IP20
	Sanggunian ng sanggunian para sa pagtatakda	ºC	30
	ng elemento ng thermal	ºC	30
	Nakapaligid na temperatura	ºC	-5 ~+40 (espesyal application mangyaring sumangguni sa
	(na may pang -araw -araw na average ≤35ºC)	ºC	temperatura pagwawasto ng kabayaran)
	Temperatura ng imbakan	ºC	-25 ~+70
Pag -install	Terminal uri ng koneksyon		Cable/pin-type Busbar
	Laki ng terminal sa itaas/ibaba para sa cable	mm²	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	Ika -18 ng Marso
	Therminal size top/ibaba para sa Busbar	mm²	25
	Therminal size top/ibaba para sa Busbar	AWG	Ika -18 ng Marso
	Masikip na metalikang kuwintas	N^*m	2
	Masikip na metalikang kuwintas	In-lbs	18
	Pag -mount		sa DIN Rail EN 60715 (35mm) sa pamamagitan ng mabilis na aparato ng clip
	Koneksyon		Mula sa tuktok at ibaba

Pangunahing pag-andar ng STB1-63 miniature circuit breaker

1.Overload Protection: Kapag ang kasalukuyang nasa circuit ay lumampas sa na-rate na halaga ng MCB, ang STM8-63 miniature circuit breaker 6ka 1p 2p 3p 4p 16a 230/400V ay awtomatikong maputol ang circuit sa loob ng isang itinakdang panahon upang maiwasan ang circuit at kagamitan mula sa sobrang pag-init.

2.Short-circuit Protection: Kapag ang isang short-circuit ay nangyayari sa circuit, ang STB1-63 miniature circuit breakerwill ay pinutol ang circuit kaagad upang maiwasan ang short-circuit kasalukuyang mula sa pagsira sa circuit at kagamitan.

3. Proteksyon ng Pag-aalsa (Ang ilang mga MCB ay may function na ito): Para sa mga MCB na may proteksyon sa pagtagas, kapag may pagtagas sa circuit, ang STB1-63 miniature circuit breakerwill ay mabilis na pinutol ang circuit upang maprotektahan ang personal na kaligtasan.

Prinsipyo ng pagpapatakbo ng MCBS

Ang mga MCB ay karaniwang naglalaman ng isang thermal magnetic o electronic trip detector sa loob, na ginagamit upang makita ang mga pagbabago sa kasalukuyang sa circuit. Kapag ang kasalukuyang hindi normal, ang striker ay nag-trigger ng mekanismo ng pagtulo ng MCB, na nagiging sanhi ng STB1-63 miniature circuit breakerto ay mabilis na pinutol ang circuit.

1.Thermal Magnetic Striker: Ginagamit nito ang init na nabuo kapag ang kasalukuyang dumadaan sa conductor upang ma -trigger ang tripping. Kapag ang kasalukuyang malaki, ang conductor ay kumakain, na nagiging sanhi ng bimetal sa loob ng thermal magnetic striker na yumuko, sa gayon ay nag -trigger ng mekanismo ng tripping.

2.Electronic striker: Ginagamit nito ang mga elektronikong sangkap upang makita ang mga kasalukuyang pagbabago at kontrolin ang pagkilos ng mekanismo ng tripping. Kapag napansin ang isang hindi normal na kasalukuyang, ang electronic striker ay nagpapadala ng isang senyas sa mekanismo ng pagtulo upang maputol ang circuit.

Mga senaryo ng aplikasyon ng MCB

Ang mga MCB ay malawakang ginagamit sa mga de -koryenteng sistema sa mga lugar na tirahan, komersyal at pang -industriya upang maprotektahan ang mga circuit at kagamitan mula sa pinsala na dulot ng mga hindi normal na alon. Karaniwan silang naka -install sa mga kahon ng pamamahagi, mga switchboard o mga cabinets ng control at ginagamit bilang pangunahing switch o switch ng sanga ng isang circuit.

Pagpili at pag -install ng MCBS

1.Selection: Kapag pumipili ng mga MCB, kailangan mong isaalang -alang ang mga kadahilanan tulad ng na -rate na kasalukuyang ng circuit, antas ng boltahe, mga katangian ng proteksyon, at kung kinakailangan ang proteksyon ng pagtagas. Mahalaga rin upang matiyak na ang napiling STB1-63 miniature circuit breakercomplies na may mga lokal na pamantayan sa kaligtasan at regulasyon ng elektrikal.

2.Installation: Ang STM8-63 miniature circuit breaker 6ka 1p 2p 3p 4p 16a 230/400V ay dapat na mai-install sa isang tuyo, maaliwalas na kapaligiran na walang mga kinakaing unti-unting gas at tiyakin na ito ay wired nang tama at ligtas. Sa panahon ng pag -install, ang mga nauugnay na regulasyon sa kaligtasan ng elektrikal at mga pamamaraan ng pagpapatakbo ay dapat sundin.
