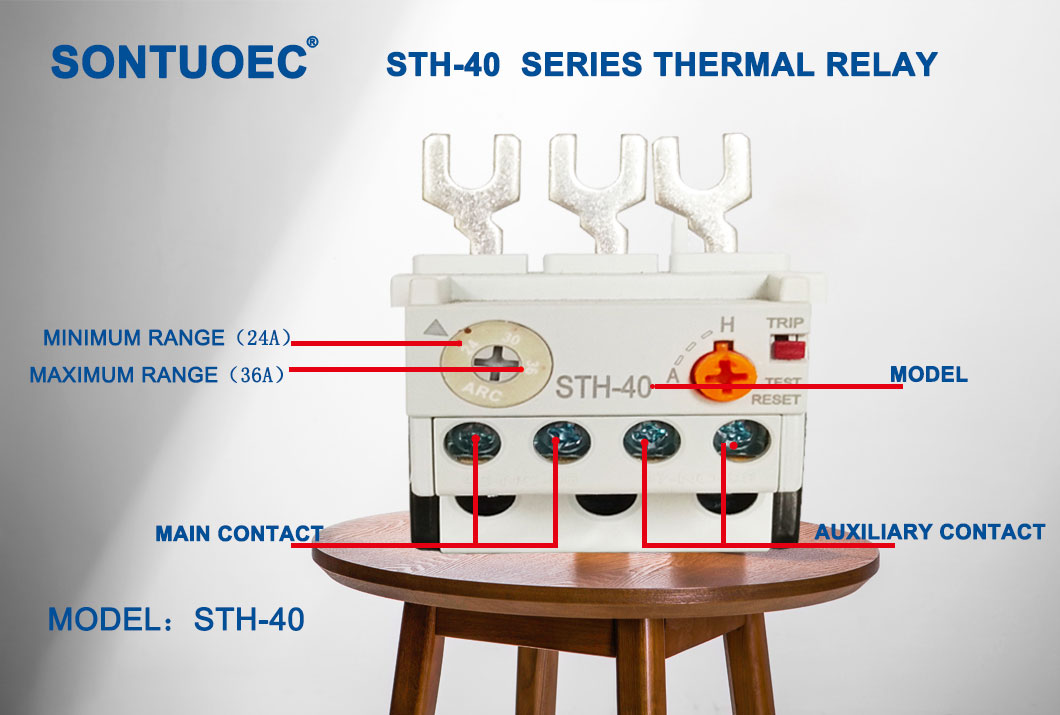

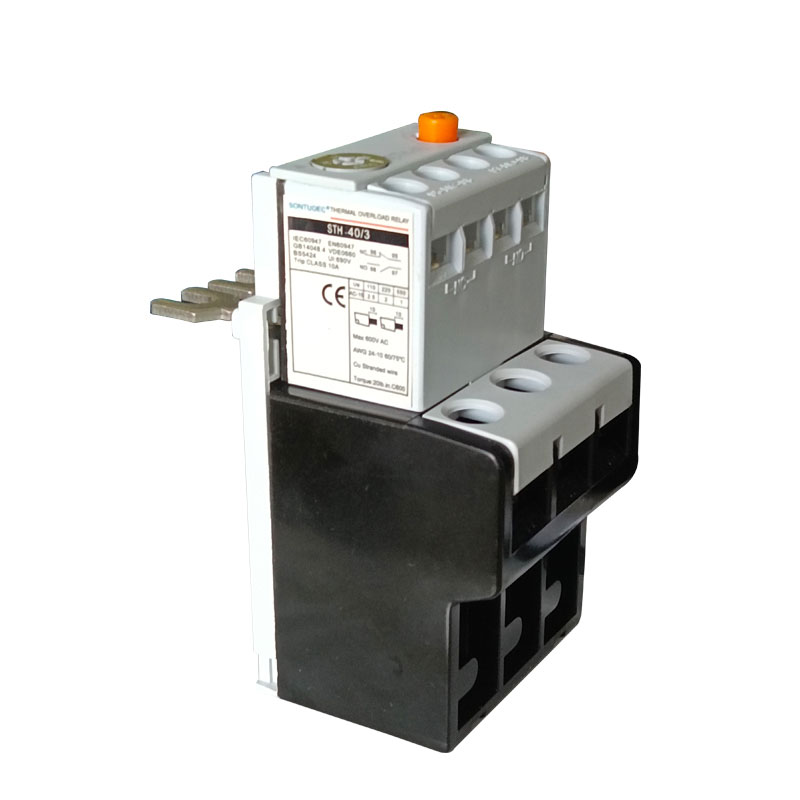

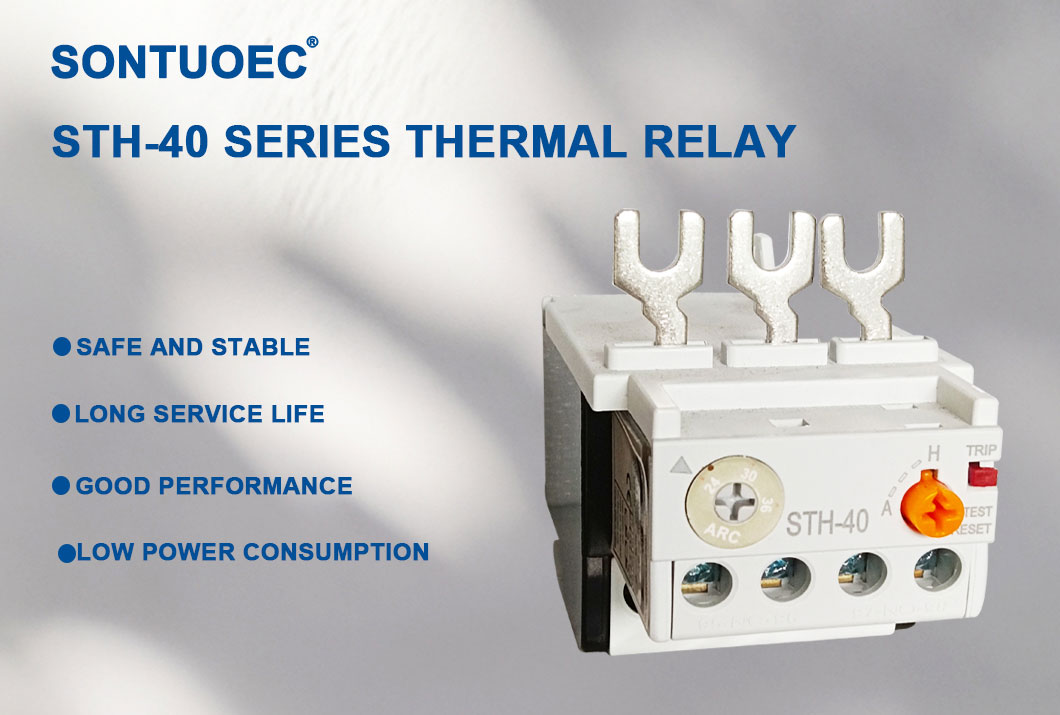

STH-40 Series thermal overload relay

Ang STH-40 Series thermal overload relay ay angkop para sa circuit ng AC 50/60 Hz, na-rate na boltahe ng pagpapatakbo hanggang sa 660V. At mapagtanto nito ang pag-andar ng labis na karga at proteksyon ng phase-failure para sa motor ng AC. Ang produktong ito ay umaayon sa GB14048.4, IEC60947-4-1 Standard.

Modelo:STH-40

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangunahing Teknikal na Parameter:

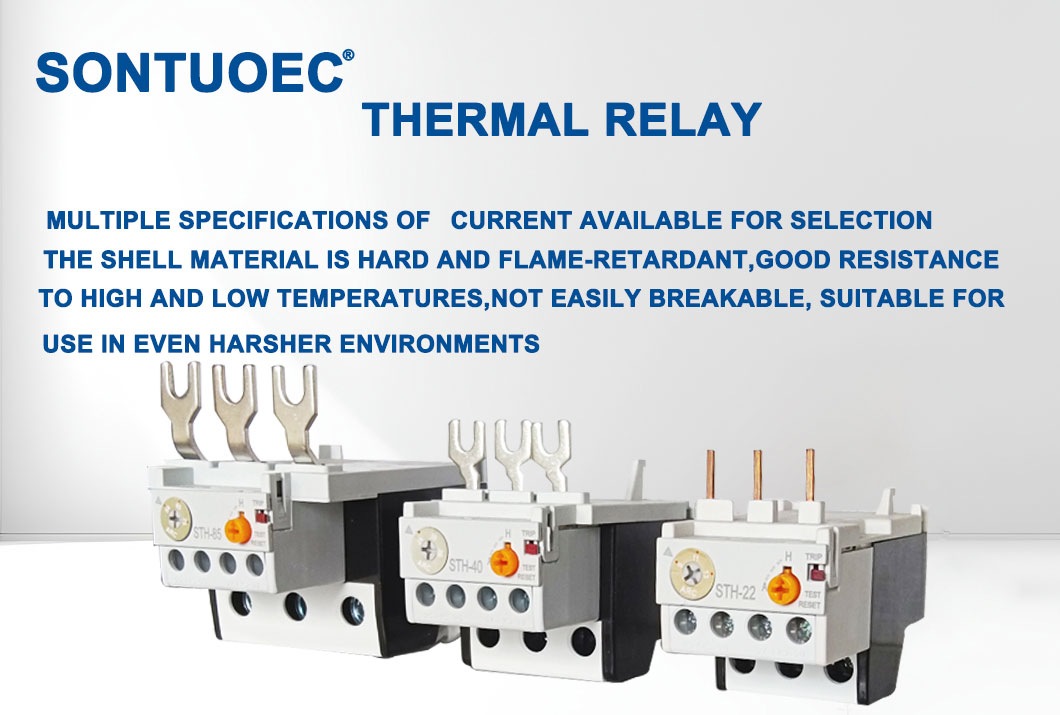

Modelo	Kasalukuyan	Angkop para sa mga contact

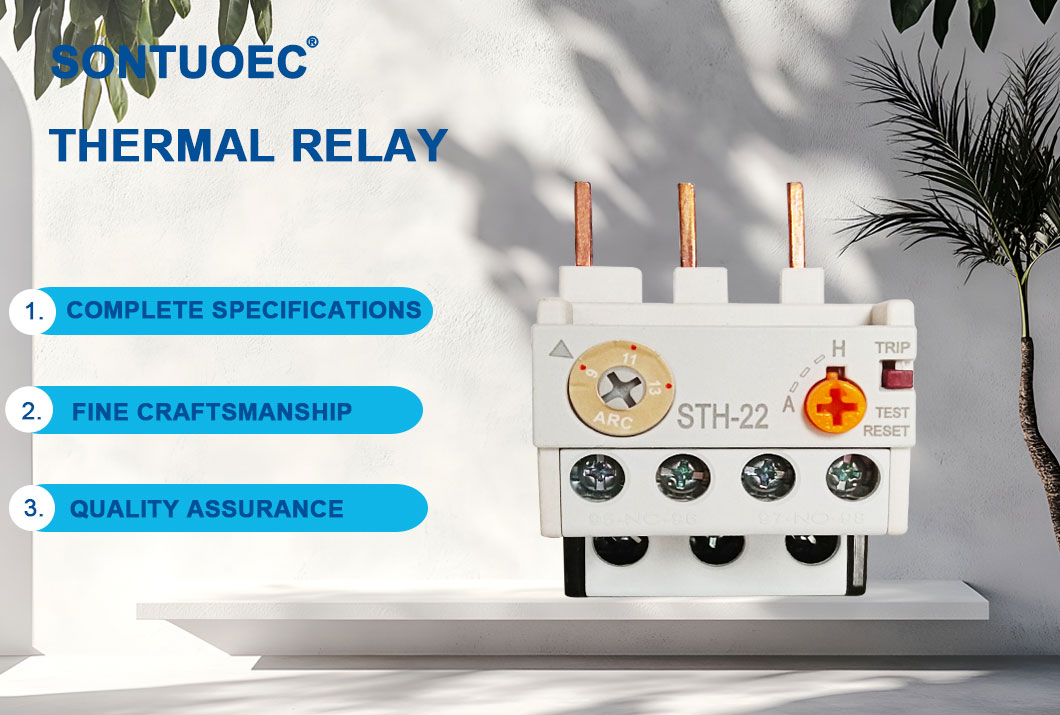

STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

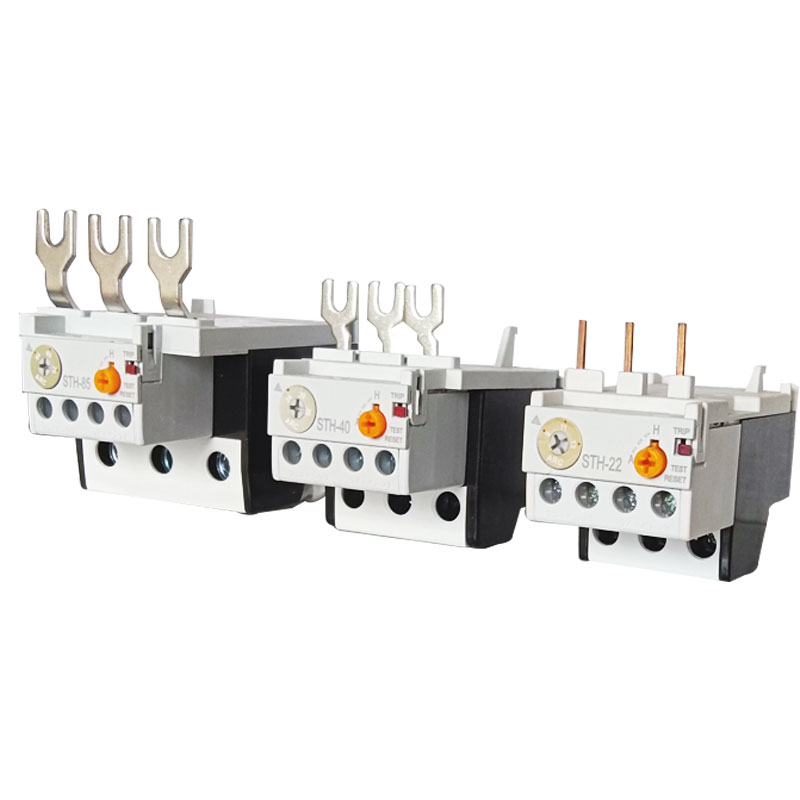

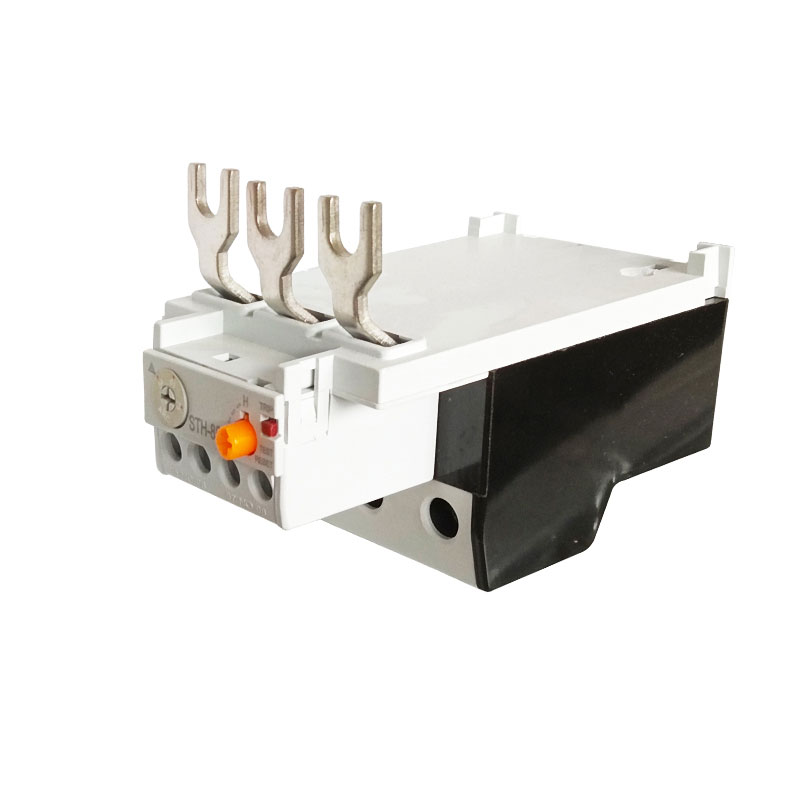

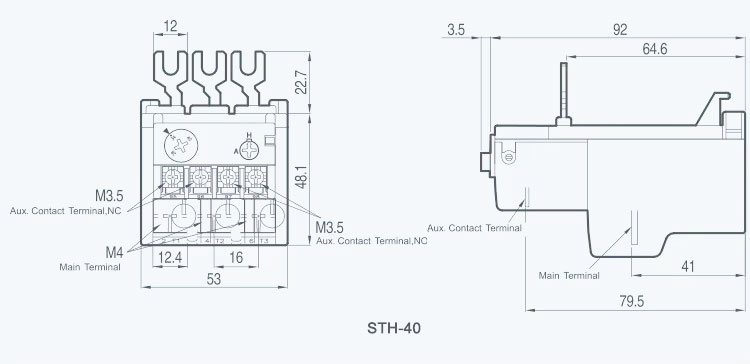

STH-40 Series Thermal Overload Relay

Pangunahing pag -andar

Proteksyon ng motor: Ang pangunahing pag -andar ng thermal overload relay ay upang maiwasan ang motor na masira dahil sa labis na karga. Kapag na -overload ang motor, ang thermal overload relay ay puputulin ang supply ng kuryente sa oras upang maiwasan ang pagkasunog ng motor dahil sa sobrang pag -init.

Proteksyon ng mga linya ng kuryente: Bilang karagdagan sa pagprotekta sa motor, ang thermal overload relay ay maaari ring maprotektahan ang mga linya ng kuryente. Kapag ang motor ay labis na karga, ang kasalukuyang ito ay tataas, na maaaring humantong sa sobrang pag -init at pagtunaw ng mga linya ng kuryente. Sa pamamagitan ng pagtuklas ng pagbabago sa kasalukuyang, tinutukoy ng thermal overload relay kung ang power line ay labis na na -overload at pinutol ang power supply kung kinakailangan.

Pagbutihin ang kaligtasan ng sistema ng kuryente: Ang thermal overload relay ay maaaring epektibong maiwasan ang pinsala ng linya ng motor at kuryente, sa gayon binabawasan ang rate ng pagkabigo ng sistema ng kuryente at pagpapabuti ng kaligtasan ng sistema ng kuryente.

Prinsipyo ng operasyon

Ang operating prinsipyo ng thermal overload relay ay pangunahing batay sa kasalukuyang thermal effect at ang temperatura sensing properties ng bimetal. Kapag ang isang labis na karga ay nangyayari sa isang motor, ang kasalukuyang pagtaas, na nagiging sanhi ng mas maraming init na nabuo sa elemento ng pag -init ng relay ng thermal overload. Ang init na ito ay inilipat sa bimetal, na yumuko kapag pinainit dahil ito ay gawa sa dalawang haluang metal na may malaking pagkakaiba -iba sa mga koepisyent ng linear na pagpapalawak. Kapag ang bimetal ay yumuko sa isang tiyak na lawak, ito ay mag -trigger ng electromagnetic coil na mapalakas, na kung saan ay magtataboy ng mga contact upang kumilos at putulin ang power supply ng motor.

Saklaw ng aplikasyon

Ang thermal overload relay ay karaniwang ginagamit sa mga circuit na may AC 50Hz, na-rate na boltahe ng pagkakabukod ng 660V at kasalukuyang ng 0.1 ~ 630a, at pangunahing ginagamit para sa labis na labis at phase break protection ng three-phase AC motor. Maaari rin itong magamit upang makabuo ng isang starter na may isang inangkop na contactor ng AC upang magbigay ng komprehensibong proteksyon para sa motor.

Mga Tampok ng Produkto

Simpleng istraktura: Ang thermal overload relay na ito ay karaniwang nagpatibay ng isang medyo simpleng disenyo ng istruktura, na ginagawang madali itong mai -install at gamitin.

Buong tampok: Bilang karagdagan sa pangunahing pag-andar ng proteksyon ng labis na labis, mayroon din itong mga pag-andar ng proteksyon ng phase break at kabayaran sa temperatura.

Mababang Gastos: Kumpara sa iba pang mga aparato sa proteksyon ng motor, ang presyo ng thermal overload relay ay medyo mababa, na binabawasan ang gastos sa pagbili ng mga gumagamit.

Matatag na pagganap ng operasyon: Dahil pinagtibay nito ang bimetal bilang sensitibong elemento, ang pagganap ng operasyon nito ay matatag at maaasahan.
