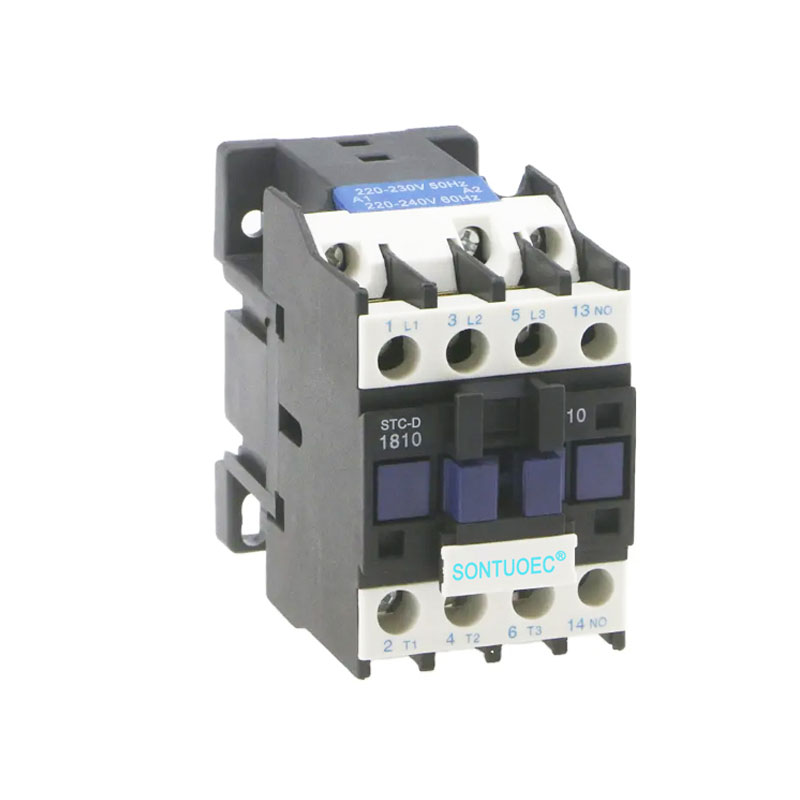

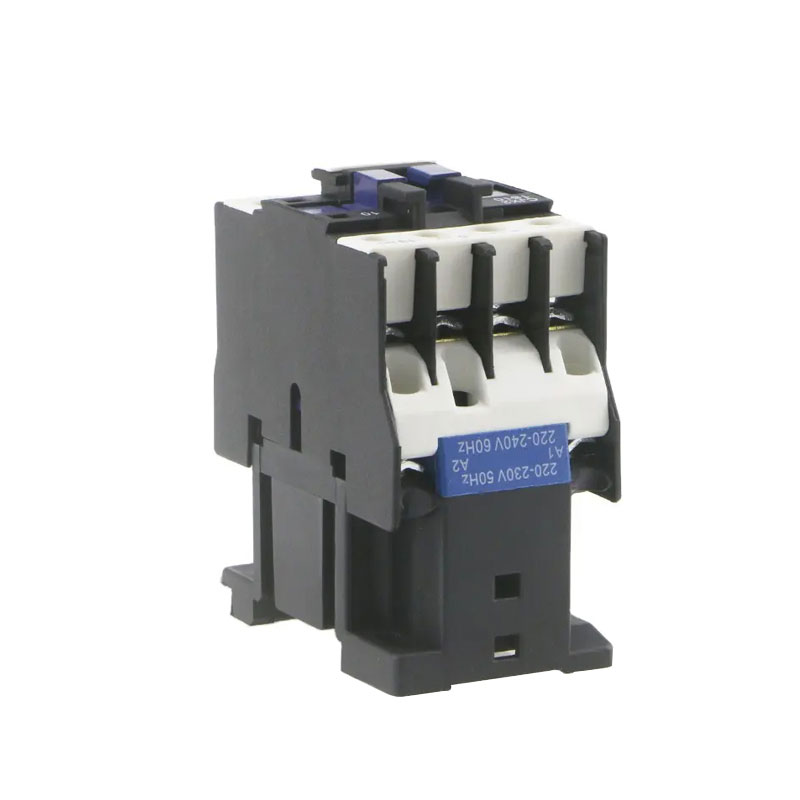

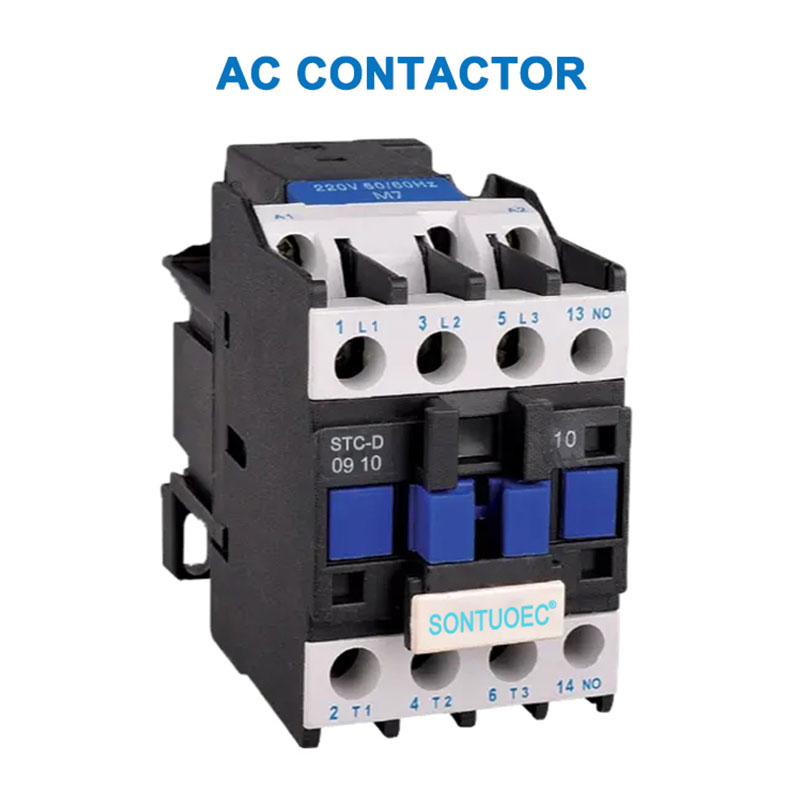

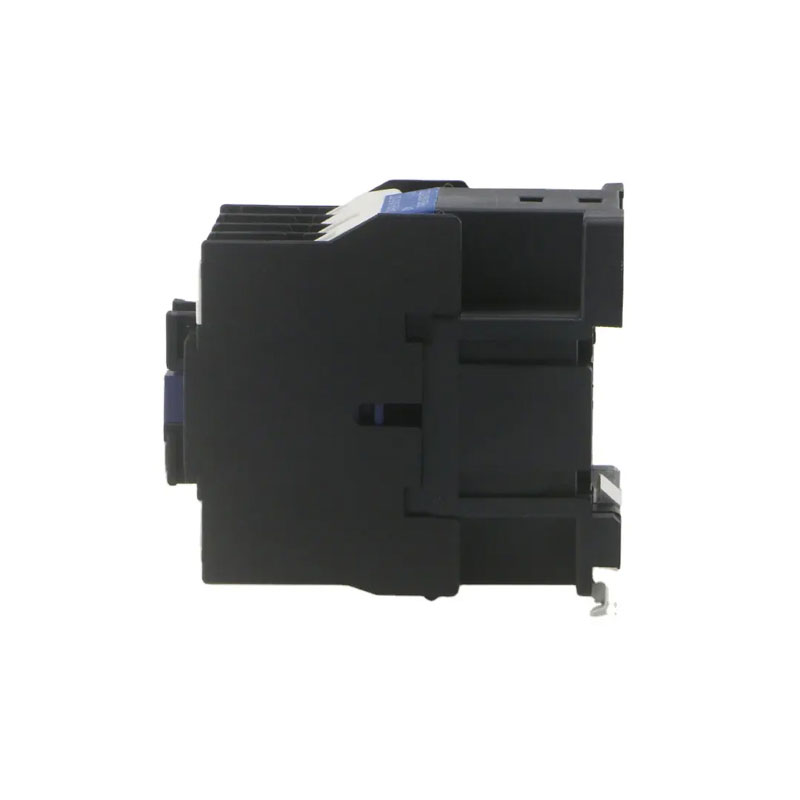

Contactor ng STC-D AC

Ang contactor ng STC-D AC ay isang sangkap na elektrikal na ginamit upang malayuan na kontrolin at madalas na i-on o i-off ang mga ac circuit. Ito ay pangunahing ginagamit para sa pagbubukas at pagkontrol ng mga circuit sa mga de-koryenteng sistema ng kuryente at para sa remote control ng mga motor, pag-iilaw at iba pang mga de-koryenteng naglo-load sa pang-industriya na automation.Alternating kasalukuyang (AC) contactor, i.e. STC-D AC contactor, ay isang mahalagang kagamitan sa kontrol ng elektrikal, na naglalaro ng isang hindi maipapalit na papel sa larangan ng electric power system at pang-industriya na automation.

Modelo:STC-D

Magpadala ng Inquiry

Paglalarawan ng Produkto

I -type		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Na -rate na nagtatrabaho kasalukuyang (a)	AC3	9	12	18	25	32	40	50	65	80	95
Na -rate na nagtatrabaho kasalukuyang (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Mga rating ng standardpower ng 3-phase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Na -rate na init kasalukuyang (a)		20	20	32	40	50	60	80	80	125	125
Buhay ng Elektriko	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Buhay ng Elektriko	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanikal na Buhay (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Bilang ng mga contact	3P+HINDI					3P+NC+HINDI
Bilang ng mga contact	3P+NC					3P+NC+HINDI

Istraktura at prinsipyo ng pagtatrabaho

Istraktura: Ang contactor ng STC-D AC ay pangunahing binubuo ng electromagnetic system (kabilang ang iron core, coil at short-circuit singsing, atbp.), Contact system (kabilang ang pangunahing contact at auxiliary contact) at arc extinguishing aparato.

Prinsipyo ng Paggawa: Kapag ang coil ng contactor ng STC-D AC ay pinalakas, ang core ng bakal ay bumubuo ng isang magnetic field, na umaakit sa armature at hinihimok ang mga contact na kumilos, upang ang mga pangunahing contact at mga contact na pantulong ay sarado o naka-disconnect, sa gayon ay kinokontrol ang on-off ng circuit. Ginagamit ang Arc Extinguishing Device upang mapatay ang arko kapag ang mga contact ay na -disconnect upang maprotektahan ang mga contact mula sa pinsala.

STC-D AC Contactor

Mga uri at katangian

1.types:

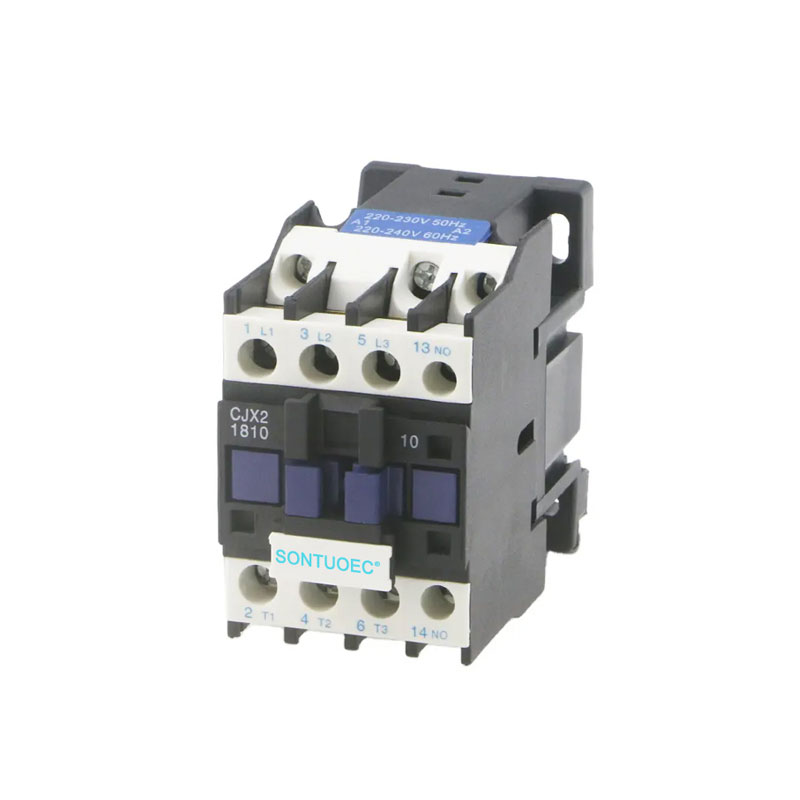

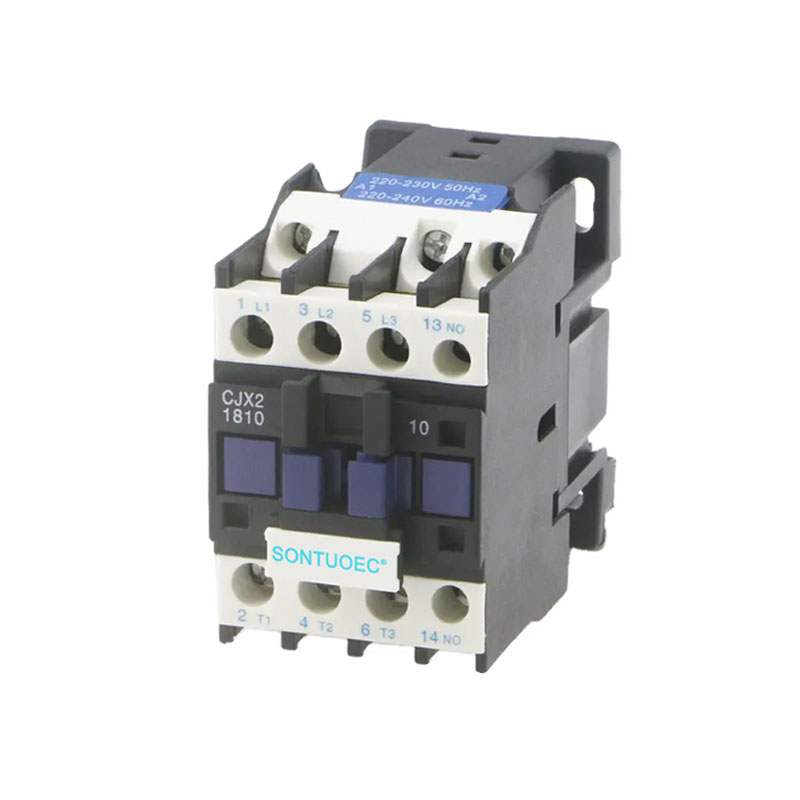

Ang mga contactor ng STC-D AC ay maaaring ikinategorya sa iba't ibang uri ayon sa kanilang paggamit at pagganap, tulad ng mga contactor ng pang-industriya, mga contact at contactor ng sambahayan. Kasama sa mga karaniwang modelo ang serye ng CJ (hal. CJX2 Series, CJ20 Series, CJT1 Series) pati na rin ang mga serye ng mga produkto ng ABB, Siemens, Schneider at iba pang mga tatak.

2.Features:

Maaasahang trabaho: Ang mga contact ng STC-D AC ay may mataas na pagiging maaasahan at katatagan ng trabaho, at maaaring makatiis ng malalaking alon at boltahe.

Matatag na pagganap: Ang sistema ng contact nito ay gawa sa mga de-kalidad na materyales na may mahusay na elektrikal na kondaktibiti at mataas na temperatura na paglaban sa abrasion.

Maginhawang Pagpapanatili: Ang mga contact ng STC-D AC ay may isang compact na istraktura at madaling i-install at mapanatili.

Mga senaryo ng aplikasyon

Ang mga contactor ng STC-D AC ay may malawak na hanay ng mga aplikasyon sa mga sistema ng kuryente, pang-industriya na automation, gusali at electrics ng sambahayan. Halimbawa, sa sistema ng kuryente, maaari itong magamit upang makontrol ang pagsisimula at pagbabalik ng direksyon ng motor; Sa pang-industriya na automation, maaari itong magamit upang makontrol ang pagsisimula ng iba't ibang mga de-koryenteng kagamitan sa linya ng paggawa; Sa mga electrics ng gusali at sambahayan, maaari itong magamit upang makontrol ang on/off ng mga kagamitan, tulad ng pag-iilaw at air-conditioning.
