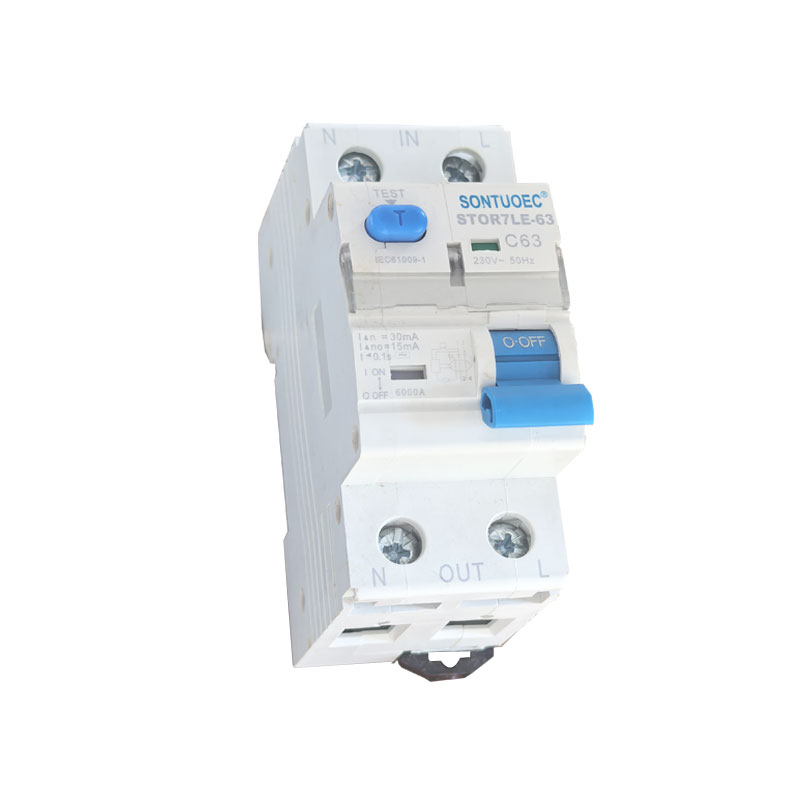

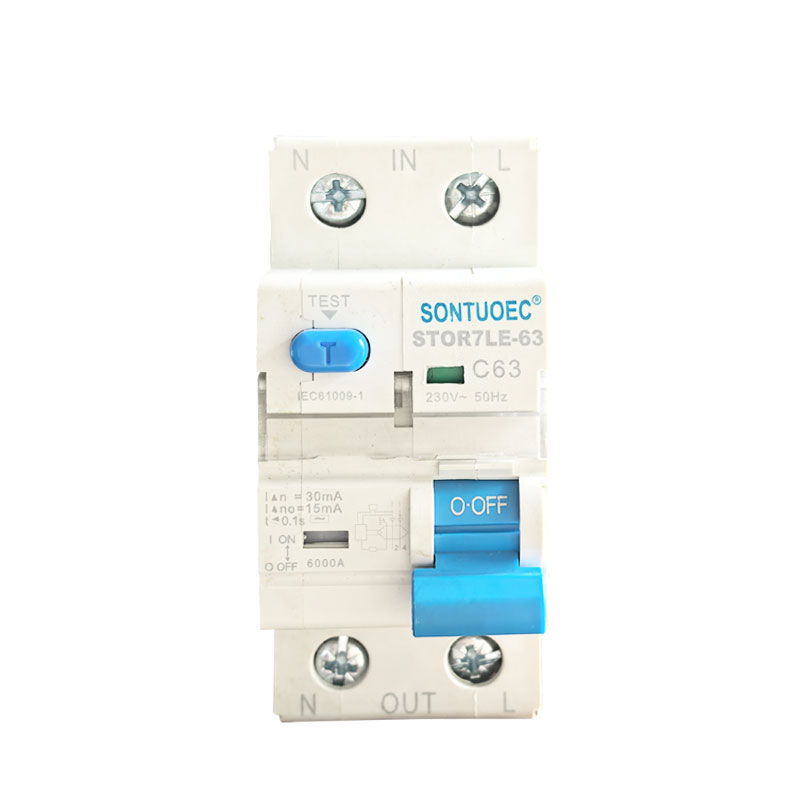

SONTUOEC STRO7LE-63 Maliit na Leakage Protection Circuit Breaker RCBO

Ang Sontuoec ay isa sa mga supplier/tagagawa ng Tsino na dalubhasa sa paggawa ng iba't ibang mga maliliit na kagamitan sa elektrikal na STRO7LE-63 RCBO ay ginagamit sa nag-iisang yugto ng tirahan ng AC 50/60Hz, na-rate na boltahe 240V at ang pagprotekta sa sarili hanggang sa isang maximum na short-circuit kasalukuyang 40A. Maaari itong maprotektahan ang sibil na elektronikong circuit mula sa labis na karga at maikling circuit. Ang produktong ito ay may mga pakinabang ng maliit na dami, mataas na kapasidad ng pagsira, at live wire ay pinutol nang sabay, pinoprotektahan din ang tao mula sa electric shock kapag ang live wire na konektado sa tapat. At sumunod ito sa pamantayan ng IEC 61009-1.

Modelo:STRO7LE-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy:

Sandard			IEC/EN 61009-1
Elektriko	Uri (Wave Form ng Earth Leakage Sensed)		Uri ng elektronik
mga tampok	Na -rate ang kasalukuyang sa	A	At, at
	Mga Poles	P	1p+n
	Na -rate na boltahe	V	AC 230
	Na -rate na kasalukuyang:		6,10,16,20,25,32,40a
	Na -rate na sensitivity i △ n	A	0.01,0.03,0.1,0.3,0.5
	Pagkakabukod boltahe UI	V	250
	Na -rate ang natitirang paggawa at	A	500
	Paghiwalayin ang kapasidad i △ m	A	500
	Short-circuit kasalukuyang i △ c	A	45,006,000
	Rated frequency	Hz	50/60
	Degree sa polusyon		2
Mekanikal	Buhay ng Elektriko	t	4000
mga tampok	Mekanikal na buhay	t	10000
	Degree sa proteksyon		IP20
	Nakapaligid na temperatura	ºC	-25 ~+40
	(na may pang -araw -araw na average ≤35ºC)	ºC	-25 ~+40
	Temperatura ng imbakan	ºC	-25 ~+70

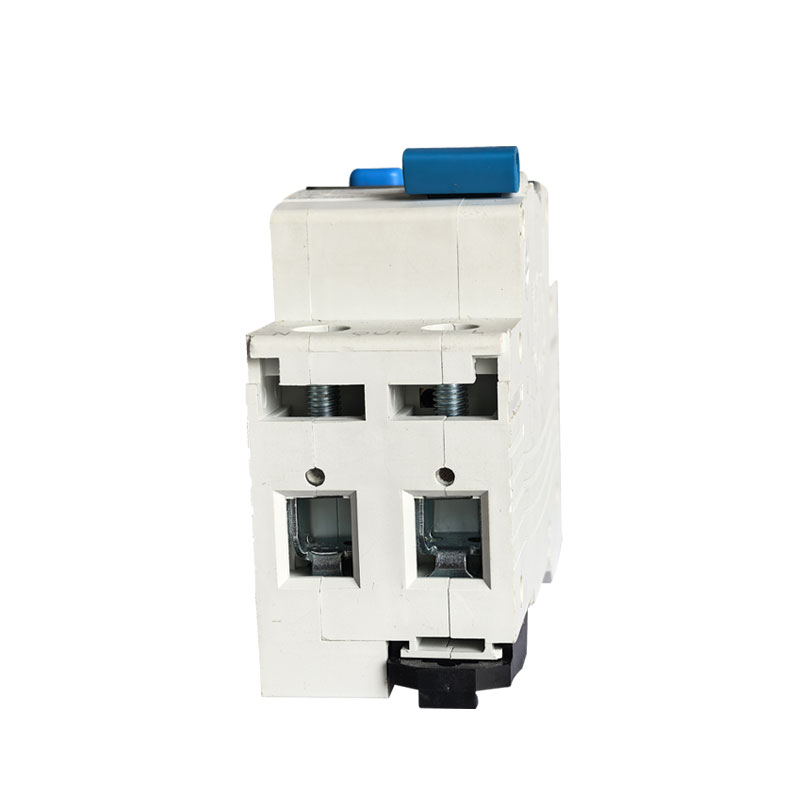

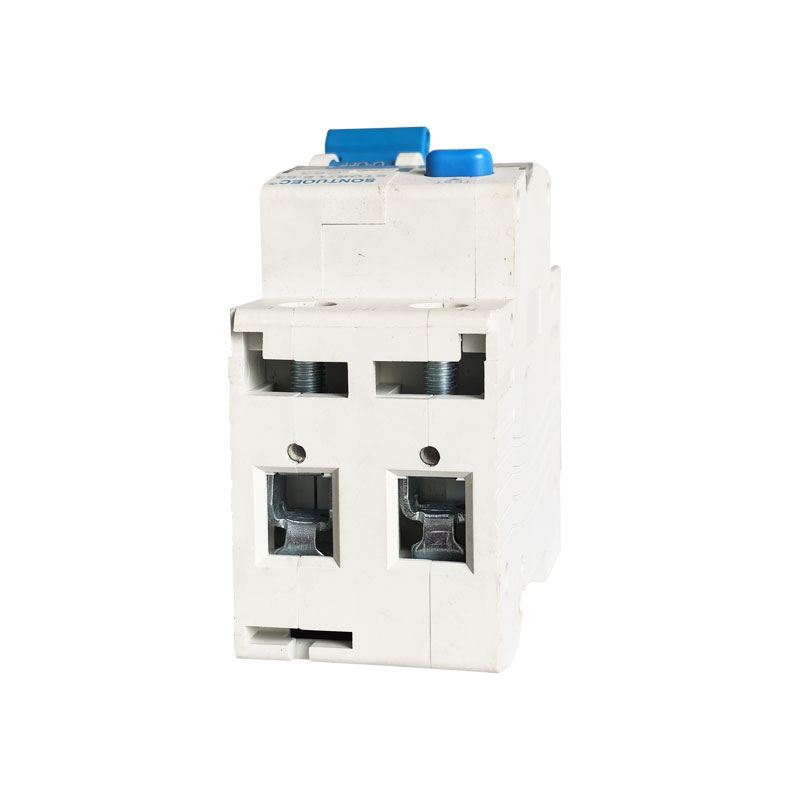

Pag -install	Uri ng Koneksyon ng Terminal		Cable/U-type na busbar/pin-type busbar
	Laki ng terminal sa itaas/ibaba para sa cable	mm2	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	Mayo 18
	Laki ng terminal sa itaas/ibaba para sa busbar	mm2	25
	Laki ng terminal sa itaas/ibaba para sa busbar	AWG	Ika -18 ng Marso
	Pag -mount		Sa DIN Rail EN 60715 (35mm) sa pamamagitan ng mabilis na aparato ng clip
	Koneksyon		Mula sa itaas at ibaba

Pangunahing pag-andar ng Stro7Le-63 RCBO

Proteksyon ng labis na karga: Kapag ang kasalukuyang nasa circuit ay lumampas sa na-rate na halaga ng Stro7Le-63 RCBO, awtomatikong mapuputol nito ang circuit sa loob ng isang itinakdang panahon upang maiwasan ang circuit at kagamitan mula sa sobrang pag-init, sa gayon pag-iwas sa apoy at pinsala.

Maikling Proteksyon ng Circuit: Kapag ang isang maikling circuit ay nangyayari sa isang circuit, ang Stro7LE-63 RCBO ay mabilis na maputol ang circuit upang maiwasan ang maikling circuit na mula sa sanhi ng malubhang pinsala sa circuit at kagamitan.

Proteksyon ng Leakage: Ang Stro7Le-63 RCBO ay may kakayahang makita ang natitirang kasalukuyang (i.e., leakage kasalukuyang) sa isang circuit. Kapag ang natitirang kasalukuyang ay lumampas sa set threshold, ang Stro7Le-63 RCBO ay putulin ang circuit sa isang napakaikling panahon upang maiwasan ang mga aksidente sa electrocution at mga de-koryenteng sunog.

Prinsipyo ng pagpapatakbo ng Stro7Le-63 RCBO

Ang Stro7-40 RCBO ay naglalaman ng isang panloob na thermal magnetic trip detector (para sa labis na karga at maikling proteksyon ng circuit) at isang natitirang kasalukuyang detektor (para sa proteksyon ng pagtagas). Kapag ang kasalukuyang o natitirang kasalukuyang sa circuit ay hindi normal, ang kaukulang striker ay nag-trigger ng mekanismo ng tripping ng Stro7-40 RCBO, na mabilis itong pinutol ang circuit.

1.Thermal Magnetic Tripper: Ginagamit nito ang init at magnetic field na nabuo kapag ang kasalukuyang dumadaan sa conductor upang ma -trigger ang tripping. Kapag ang kasalukuyang mataas, ang conductor ay kumakain at bumubuo ng isang magnetic field, na nagiging sanhi ng bimetal sa loob ng thermal magnetic striker na yumuko o ang magnet upang maakit ang iron core, sa gayon ay nag -trigger ng mekanismo ng tripping.

2.Residual Kasalukuyang Detektor: Gumagamit ito ng isang zero na pagkakasunud -sunod na kasalukuyang transpormer upang makita ang natitirang kasalukuyang sa circuit. Kapag ang natitirang kasalukuyang ay lumampas sa set threshold, ang natitirang kasalukuyang detektor ay magpapadala ng isang signal sa mekanismo ng tripping upang maputol ang circuit.

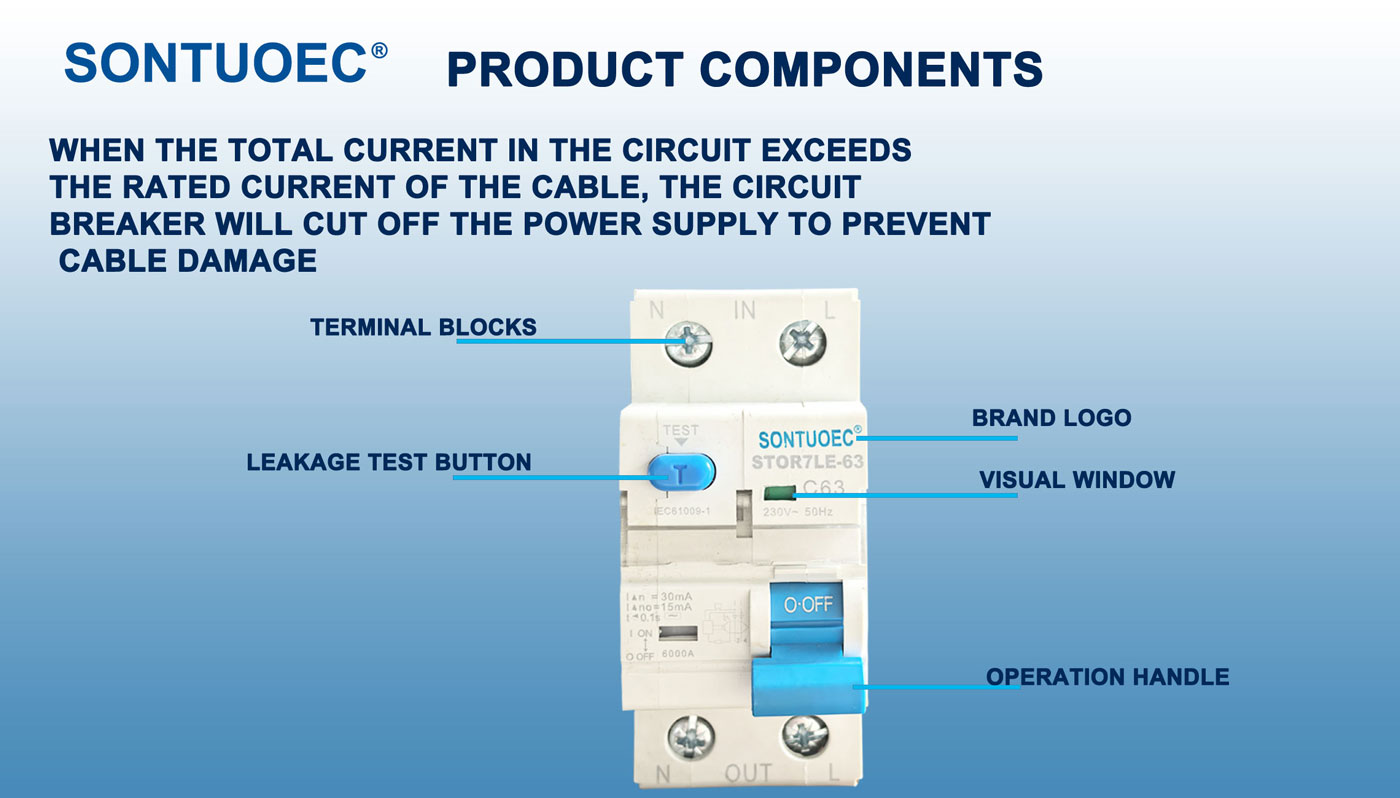

Mga tampok ng Stro7Le-63 RCBO

Pagsasama ng Multi-functional: Ang Stro7Le-63 RCBO ay nagsasama ng labis na karga, pag-andar ng short-circuit at pagtagas ng proteksyon, pinasimple ang disenyo at pag-install ng mga elektrikal na sistema.

Mataas na Sensitivity: Ang Stro7Le-63 RCBOS ay maaaring mabilis na makita at maputol ang mga hindi normal at tira na mga alon sa circuit, na nagbibigay ng maaasahang proteksyon.

Madaling i-install at mapanatili: Ang Stro7Le-63 RCBOS ay karaniwang modularized para sa madaling pag-install at pagpapanatili.

Mataas na Kaligtasan: Ang Stro7-40 RCBOS ay mahigpit na nasubok at sertipikado para sa mataas na kaligtasan at pagiging maaasahan upang matiyak ang ligtas na operasyon ng mga sistemang elektrikal.

Mga senaryo ng aplikasyon ng Stro7Le-63 RCBO

Ang Stro7Le-63 RCBOS ay malawakang ginagamit sa mga de-koryenteng sistema sa mga sektor ng tirahan, komersyal at pang-industriya, lalo na ang mga nangangailangan ng sabay-sabay na labis na labis, maikling circuit at proteksyon sa pagtagas ng lupa. Karaniwan silang naka -install sa mga kahon ng pamamahagi, switchboard o control cabinets upang maprotektahan ang mga circuit at kagamitan mula sa pinsala na dulot ng hindi normal na kasalukuyang at boltahe, at upang maiwasan ang electrocution.
