Direktang Pagbebenta ng Pabrika ng Sontuoec MCB Stm10-63 Serye 6ka Miniature Circuit Breaker

Ang SONTUOEC ay isa sa mga Chinese na supplier/manufacturer na nag-specialize sa produksyon ng iba't ibang maliliit na electrical appliances STM10-63 Series high breaking miniature circuit breaker ay may mga feature ng structure advanced, performance reliable, breaking capacity mataas, eleganteng hitsura at ang shell at parts nito ay gawa sa materyal na may impact resistance, strong flame-retardant feature. Ito ay angkop sa power system na 50 o 60 frequency, Ue 400V at mas mababa, Ui 63A at mas mababa. Pangunahing inilalapat ito sa gusali ng opisina, tirahan, para sa pag-iilaw, pamamahagi ng kuryente at labis na karga at proteksyon ng short circuit ng mga kagamitan. Karaniwan, maaari rin itong gamitin bilang hindi madalas na paglipat ng sistema ng kuryente. Ito ay umaayon sa mga pamantayang IEC60898.1 at GB10963.1

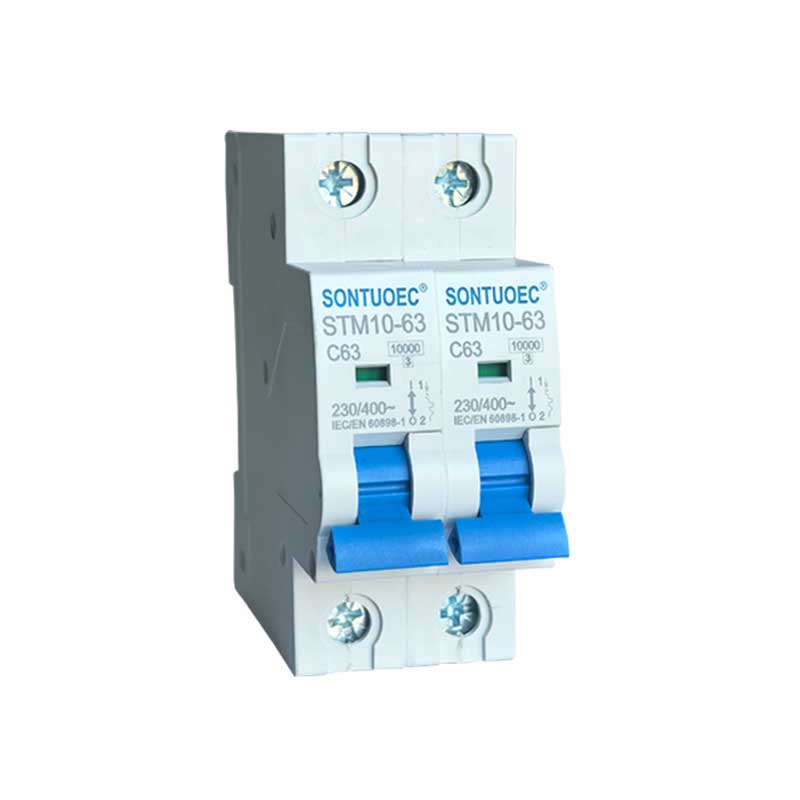

Modelo:STM10-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy:

	Pamantayan		IEC/EN 60898-1
Electrical	Na-rate ang kasalukuyang Sa	A	1,2,4,6,10,16,20,25,32,40,50,63A
mga tampok	Mga poste	P	1,2,3,4
	Na-rate na boltahe Ue	V	AC 230, 400
	Boltahe ng pagkakabukod Ui	V	500
	Na-rate na dalas	Hz	50/60
	Na-rate ang kapasidad ng pagsira	A	3000, 4500, 6000
	Na-rate na impulse na makatiis ng boltahe(1.2/50)Uimp	V	4000
	Dielectric test voltage sa ind.Freq.for 1 min	Kv	2
	Degree ng polusyon		2
	Thermo-magnetic release na katangian		B,C,D
Mekanikal	Buhay ng kuryente	t	4000
mga tampok	Buhay na mekanikal	t	10000
	Degree ng proteksyon		IP20
	Reference temperature para sa setting	ºC	30
	ng thermal element	ºC	30
	Temperatura sa paligid	ºC	-5~+40(Espesyal na aplikasyon mangyaring sumangguni sa
	(na may pang-araw-araw na average ≤35ºC)	ºC	pagwawasto ng kabayaran sa temperatura)
	Temperatura ng imbakan	ºC	-25~+70
Pag-install	Uri ng koneksyon sa terminal		Cable/Pin-type na busbar
	Laki ng terminal sa itaas/ibaba para sa cable	mm2	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	3月18日
	Therminal size sa itaas/ibaba para sa busbar	mm2	25
	Therminal size sa itaas/ibaba para sa busbar	AWG	3月18日
	Paghigpit ng metalikang kuwintas	N*m	2
	Paghigpit ng metalikang kuwintas	In-lbs	18
	Pag-mount		sa DIN rail EN 60715(35mm)sa pamamagitan ng fast clip device
	Koneksyon		Mula sa itaas at ibaba

Pangunahing function ng STM10-63 Miniature Circuit Breaker

1. Overload na proteksyon: Kapag ang kasalukuyang nasa circuit ay lumampas sa na-rate na halaga ng MCB, ang STM10-63 Miniature Circuit Breaker ay awtomatikong puputulin ang circuit sa loob ng isang takdang panahon upang maiwasan ang circuit at kagamitan mula sa overheating.

2. Proteksyon ng short-circuit: Kapag nagkaroon ng short-circuit sa circuit, agad na puputulin ng STM10-63 Miniature Circuit Breaker ang circuit upang maiwasang masira ng short-circuit current ang circuit at kagamitan.

3. Proteksyon sa pagtagas (may ganitong function ang ilang MCB): para sa mga MCB na may proteksyon sa pagtagas, kapag may pagtagas sa circuit, mabilis na puputulin ng STM10-63 Miniature Circuit Breaker ang circuit upang maprotektahan ang personal na kaligtasan.

Prinsipyo ng pagpapatakbo ng mga MCB

Karaniwang naglalaman ang mga MCB ng thermal magnetic o electronic trip detector sa loob, na ginagamit upang makita ang mga pagbabago sa kasalukuyang sa circuit. Kapag abnormal ang agos, i-trigger ng striker ang tripping mechanism ng MCB, na nagiging sanhi ng mabilis na pagkaputol ng STB1-63 Miniature Circuit Breakerto sa circuit.

1.Thermal magnetic striker: Ginagamit nito ang init na nabuo kapag ang kasalukuyang pumasa sa konduktor upang ma-trigger ang tripping. Kapag ang kasalukuyang ay masyadong malaki, ang konduktor ay umiinit, na nagiging sanhi ng bimetal sa loob ng thermal magnetic striker na yumuko, kaya nagti-trigger ng tripping mechanism.

2.Electronic striker: Gumagamit ito ng mga elektronikong bahagi upang makita ang mga kasalukuyang pagbabago at kontrolin ang pagkilos ng mekanismo ng pag-trip. Kapag may nakitang abnormal na current, nagpapadala ang electronic striker ng signal sa tripping mechanism para putulin ang circuit.

Mga Sitwasyon ng Application ng MCB

Ang mga MCB ay malawakang ginagamit sa mga electrical system sa mga residential, commercial at industrial na lugar upang protektahan ang mga circuit at kagamitan mula sa pinsalang dulot ng abnormal na agos. Karaniwang naka-install ang mga ito sa mga distribution box, switchboard o control cabinet at ginagamit bilang pangunahing switch o branch switch ng isang circuit.

Pagpili at Pag-install ng mga MCB

1.Selection: Kapag pumipili ng mga MCB, kailangan mong isaalang-alang ang mga salik gaya ng rate na kasalukuyang ng circuit, antas ng boltahe, mga katangian ng proteksyon, at kung kinakailangan ang proteksyon sa pagtagas. Mahalaga rin na tiyakin na ang napiling STB1-63 Miniature Circuit Breaker ay sumusunod sa mga lokal na pamantayan at regulasyon sa kaligtasan ng elektrikal.

2. Pag-install: Ang STB1-63 Miniature Circuit Breaker ay dapat na naka-install sa isang tuyo, maaliwalas na kapaligiran na walang mga kinakaing unti-unting gas at tiyaking ito ay naka-wire nang tama at ligtas. Sa panahon ng pag-install, dapat sundin ang mga nauugnay na regulasyon sa kaligtasan ng kuryente at mga pamamaraan sa pagpapatakbo.
