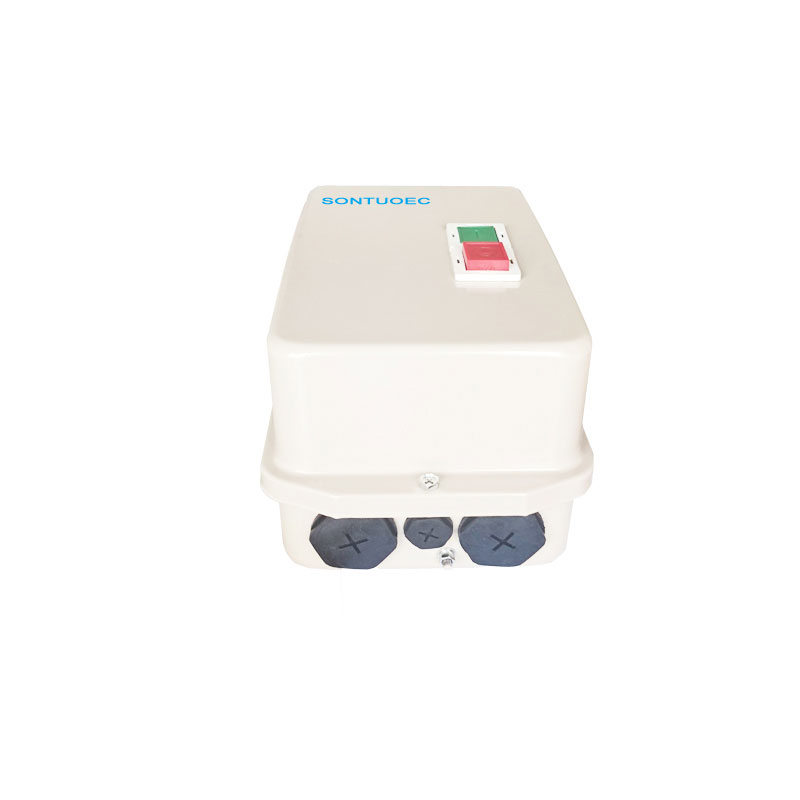

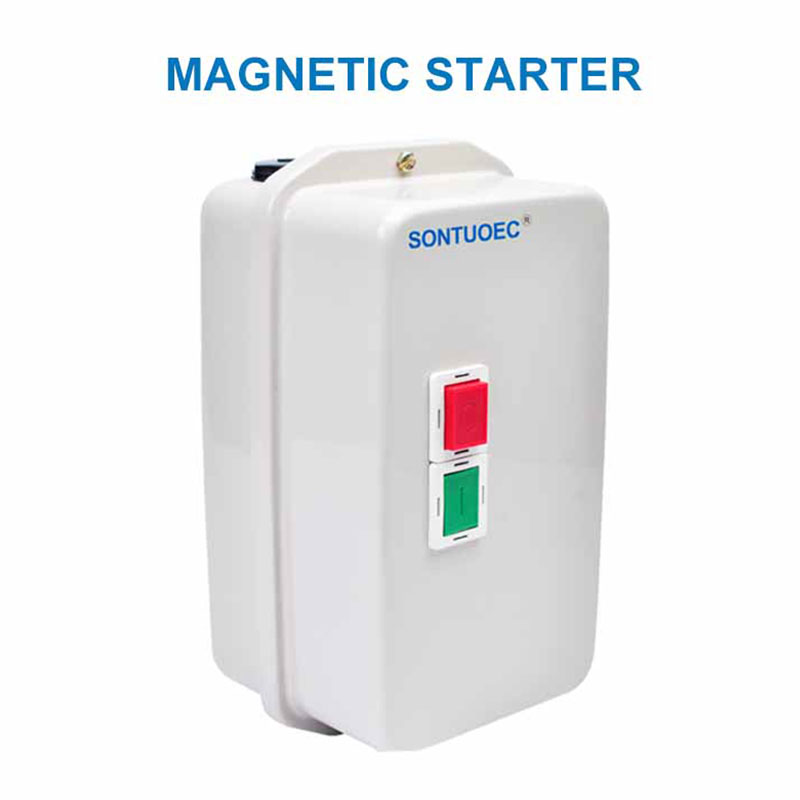

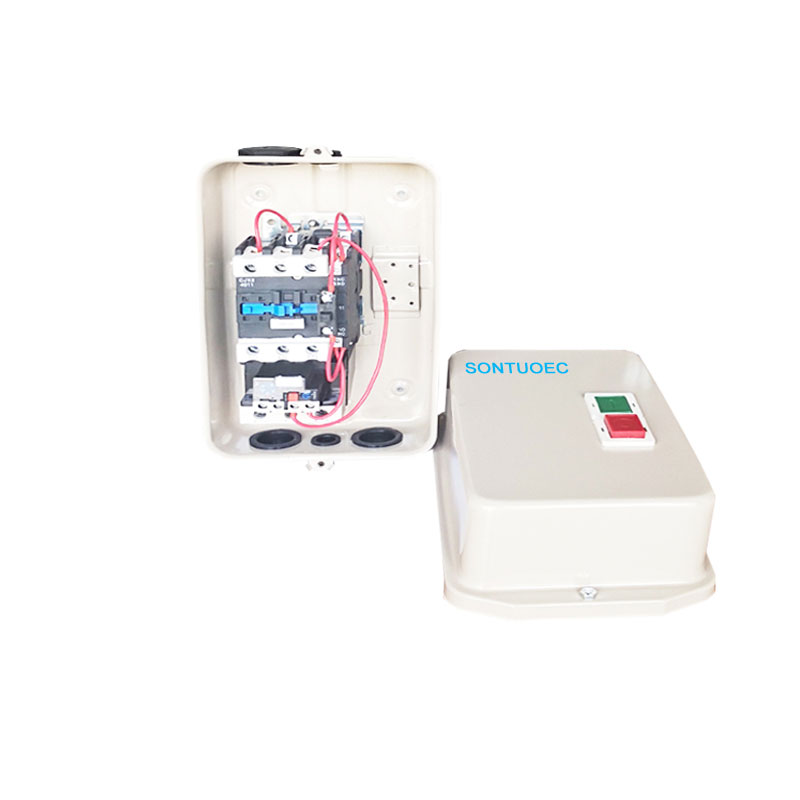

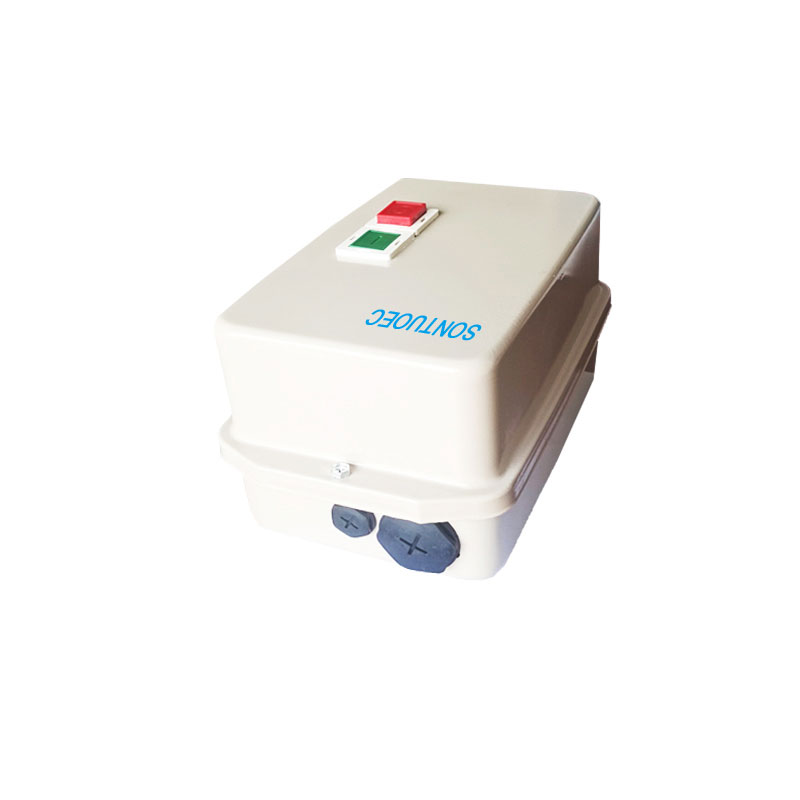

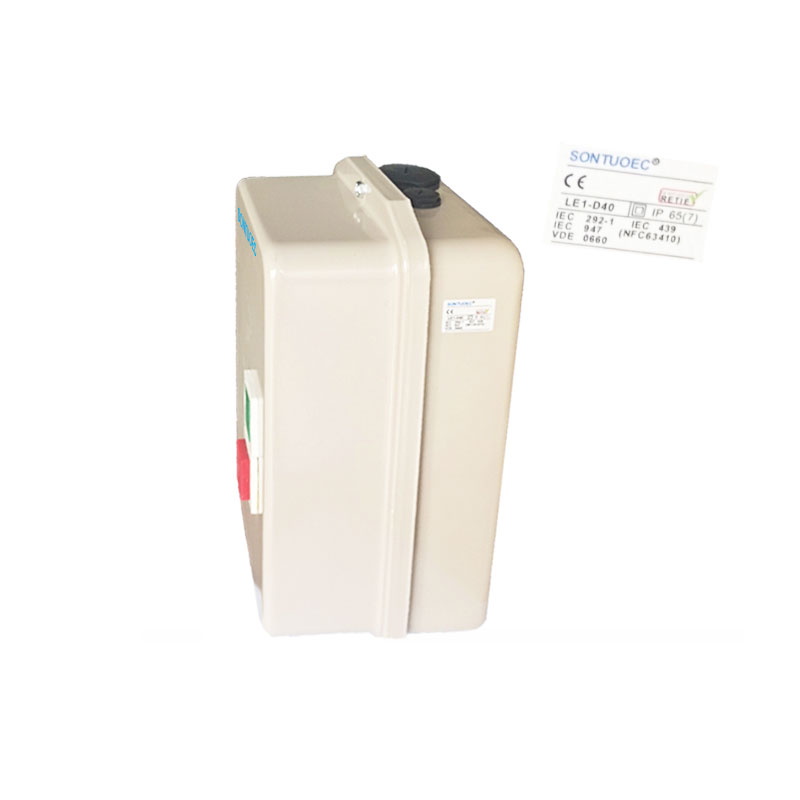

SLE1-D Series Magnetic Starter

Ang SLE1-D Series Magnetic Starter ay isang de-koryenteng aparato ng kontrol na nagpapatakbo ng simula at paghinto ng isang de-koryenteng motor sa pamamagitan ng electromagnetic force. Karaniwan itong naglalaman ng isang electromagnetic coil na, kapag pinalakas, ay gumagawa ng isang magnetic field na umaakit sa paggalaw ng isang iron core, na nagtutulak sa pagsasara o pagsira ng mga contact upang makamit ang kontrol ng motor.

Modelo:SLE1-D

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy

Mode ng Produkto No.and Specificatiol	SLE1-09 at 12	Doble sa sulated, protektado tolp429 (3) o, f659 (4)
Enclosure	SLE1-18 at 25	Doble sa sulated, protektado tolp427 (3) o, f5577 (4)
	SLE1-32 at 95	Matal, LP65 hanggang 559
Kontrol (2 push button ang moufited on takip ng enclosure)	SLE1-32 at 95	1 Green Start Button '1', 1Red Stop/Teset Buttion "O"
Mga koneksyon	SLE1-32 at 95	Mga koneksyon sa electricol at control na mga koneksyon sa recircuit

Pangunahing mga teknikal na parameter:

I -type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Reted heating kasalukuyang (a)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Auxicary contact AC-15	Makipag -ugnay	Pamantayan	1no				1no+1nc
	Reted current (a)	220v	1.6
	Reted current (a)	380v	0.95
Suitabie Thermal Relays		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Rating ng enclosure		LP65

Prinsipyo ng operasyon

Ang nagtatrabaho na prinsipyo ng serye ng SLE1-D na magnetic starter ay batay sa pakikipag-ugnay ng electromagnetic induction at electromagnetic force. Kapag ang control power supply ay pinalakas, ang electromagnetic coil ay bumubuo ng isang magnetic field, na umaakit sa iron core upang ilipat at isara ang mga contact, at ang motor ay ibinibigay ng kapangyarihan at nagsisimulang tumakbo. Kapag ang control power supply ay de-energized, nawawala ang magnetic field, ang iron core ay nag-reset sa ilalim ng pagkilos ng tagsibol, ang mga contact ay nasira at ang motor ay tumitigil sa pagtakbo.

Mga uri at tampok

Mayroong iba't ibang mga uri ng SLE1-D magnetic starters, tulad ng Direct On-Line (DOL) SLE1-D Magnetic Starters, Star-Delta (Star-Delta) Starters, Autotransformer Starters at iba pa. Ang iba't ibang uri ng mga nagsisimula na magnetic na SLE1-D ay may iba't ibang mga katangian at saklaw ng aplikasyon.

1.Direct On-Line (DOL) SLE1-D Magnetic Starter:

Simpleng istraktura, mababang gastos.

Angkop para sa pagsisimula at paghinto ng kontrol ng mga maliliit na motor motor.

2.Star-Delta (Star-Delta) Starter:

Sa pamamagitan ng pagbabago ng mga kable ng motor, napagtanto nito ang layunin ng pagbabawas ng boltahe at kasalukuyang sa pagsisimula.

Angkop para sa medium power motor na nagsisimula sa kontrol.

3.Autotransformer starter:

Gumagamit ng isang autotransformer upang mabawasan ang boltahe at kasalukuyang kapag nagsisimula ng isang motor.

Naaangkop sa panimulang kontrol ng mataas na motor motor.

SLE1-D Series Magnetic Starter

Mga senaryo ng aplikasyon

Ang SLE1-D Magnetic Starters ay malawakang ginagamit sa iba't ibang mga pang-industriya at komersyal na aplikasyon tulad ng pagmamanupaktura, konstruksyon, agrikultura, at transportasyon. Ginagamit ang mga ito upang makontrol ang iba't ibang uri ng motor tulad ng three-phase asynchronous motor, DC motor, atbp para sa awtomatikong produksiyon at remote control ng kagamitan.
