RCCB B Model Residual Current Circuit Breaker

Ang RCCB B Model Residual Current Circuit Breaker ay nagpoprotekta sa kaganapan ng magkakasamang kasalanan na kasalukuyang sa tatlong phase network.Ito ay karaniwang ginagamit sa larangan ng recharging station, medikal na patakaran at mga instrumento, mga controller at variable na bilis ng drive, mga singil ng batter at inverters (DC) ... Stid-B pagsunod sa IEC/EN61008-1 at IEC/EN62423 na pamantayan.

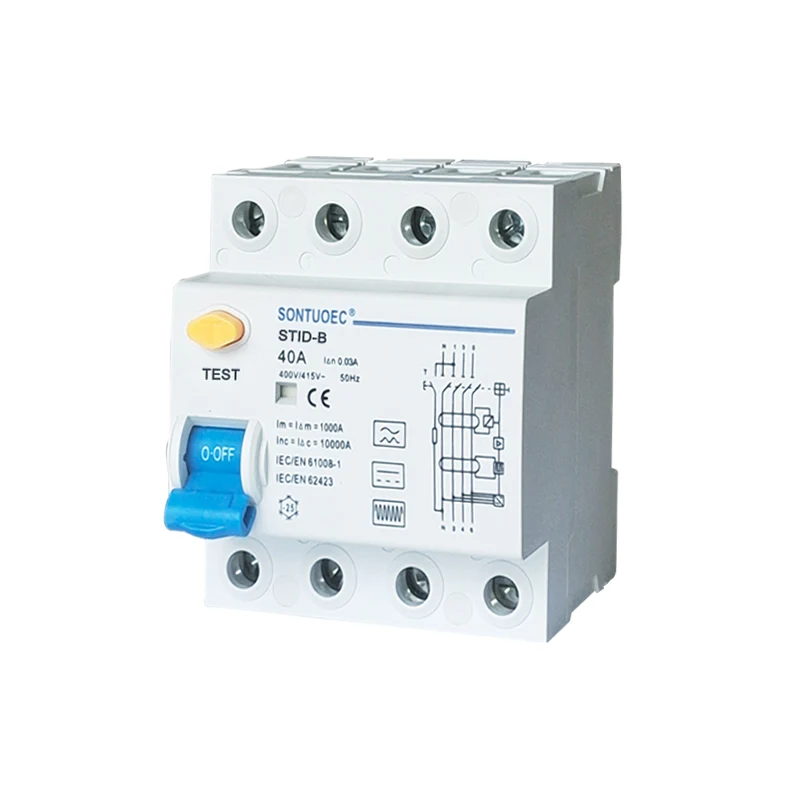

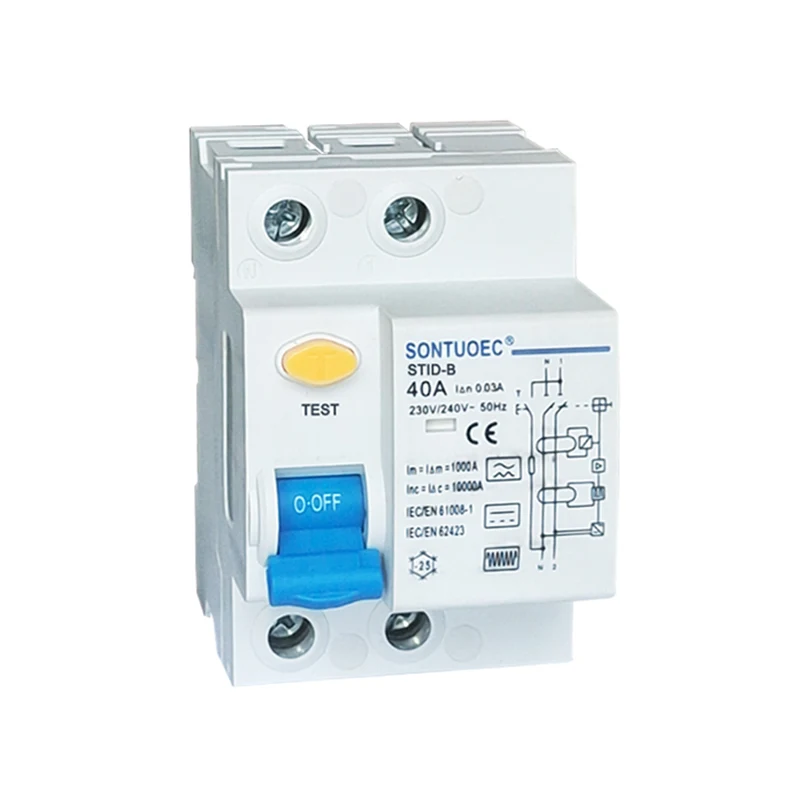

Modelo:STID-B

Magpadala ng Inquiry

Paglalarawan ng Produkto

Elektriko Tampok	Pamantayan		IEC/EN62423 & IEC/EN61008-1
	Uri (Wave Form ng Earth Leakage Sensed)		B
	Na -rate ang kasalukuyang sa	A	25,40,63
	Mga Poles	P	1p+n, 3p+n
	Na -rate na boltahe ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Na -rate na sensitivity i n	A	0.03,0.1,0.3
	Pagkakabukod boltahe UI	V	500
	Na -rate ang natitirang paggawa at	A	500 (sa = 25A/40A)
	Paghiwa -hiwalay ng kapasidad i m	A	630 (in = 63a)
	Short-circuit kasalukuyang i c	A	10000
	SCPD Fuse	A	10000
	Masira ang oras sa ilalim ng n	s	≤0.1
	Rated frequency	Hz	50
	Na -rate na salpok na may boltahe ng boltahe (1.2/5.0) uimp	V	4000
Mechanicai mga tampok	Ang boltahe ng pagsubok ng dielectric sa Ind. Fred. para sa 1min	KV	2.5
	Degree sa polusyon		2
	Buhay ng Elektriko		2000
	Mechanicai iife		10000
	Kasalanan kasalukuyang tagapagpahiwatig		Oo
	Degree sa proteksyon		IP20
	Nakapaligid na temperatura (na may pang -araw -araw na average na 35)	ºC	-40 ~+55ºC
	Temperatura ng imbakan	ºC	-40 ~+70ºC

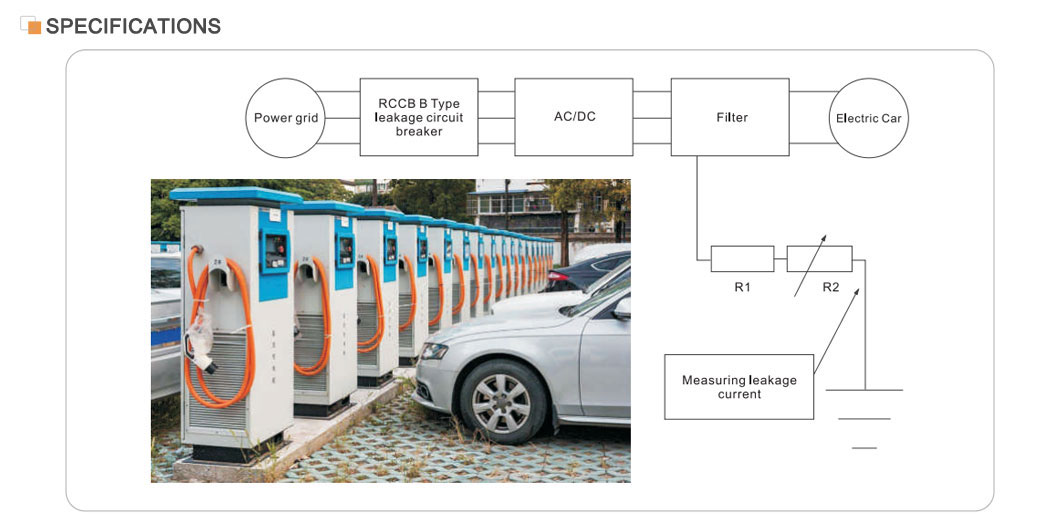

Ang Modelong RCCB B Model Residual Current Circuit Breaker ay angkop para sa Type A at angkop din para sa pagpapagaan ng mga natitirang alon ng DC, ang mga nalalabi na alon na maaaring lumitaw mula sa mga circuit ng rectifier at mataas na dalas AC tira na alon. Nagbibigay ito ng proteksyon kung sakaling ang patuloy na mga alon ng kasalanan sa mga three-phase network. Ang STID-B ay karaniwang ginagamit sa mga patlang ng mga istasyon ng singilin, medikal na kagamitan at mga instrumento, mga controller at variable na bilis ng drive, mga charger ng baterya at inverters (DC). Ang STID-B ay sumusunod sa mga pamantayan ng IEC/EN61008 at IEC/EN62423.

Pangunahing tampok

Na -rate na kasalukuyang: 40a, angkop para sa mas malaking kasalukuyang mga de -koryenteng sistema.

Proteksyon ng pagtagas: Sa mataas na sensitivity at kawastuhan, maaari nitong makita ang kasalukuyang pagtagas at putulin ang suplay ng kuryente sa isang napakaikling panahon.

Pagganap ng Kaligtasan: Sumasang -ayon sa mga pamantayang pang -internasyonal tulad ng IEC/EN61008.1 at GB16916.1, tinitiyak ang kaligtasan at pagiging maaasahan ng produkto.

Saklaw ng aplikasyon: malawak na ginagamit sa pang-industriya, komersyal, mataas na pagtaas at sibil na mga gusali upang magbigay ng komprehensibong proteksyon para sa sistemang elektrikal.

Prinsipyo ng operasyon

Ang RCCB B Model Residual Current Circuit Breaker ay batay sa zero na pagkakasunud -sunod na kasalukuyang transpormer. Ang bawat phase ng pagsasagawa ay dumadaan sa isang zero na pagkakasunud -sunod ng kasalukuyang transpormer, ang pangalawang bahagi ng kung saan ay konektado sa isang electromagnetic detent. Sa ilalim ng normal na mga kondisyon, ang kabuuan ng vector ng phase currents sa pamamagitan ng zero na pagkakasunud -sunod ng kasalukuyang transpormer ay zero, kaya ang pagkilos ng bagay sa pamamagitan ng transpormer ay zero, ang pangalawang output boltahe ay zero din, at ang circuit breaker ay hindi gumana. Gayunpaman, sa sandaling ang kasalukuyang pagtagas ay nagdaragdag at nagtutulak ng pangalawang bahagi ng output ng output upang lumago sa isang tiyak na antas, ang paglabas ng electromagnetic ay aktibo, na nagmamaneho ng mekanismo ng operating upang kumilos at idiskonekta ang mga contact na konektado sa suplay ng kuryente, kaya napagtanto ang proteksyon ng pagtagas.

Pagpili at pag -install

Pagpili: Kapag pumipili ng isang RCCB, ang mga parameter tulad ng rate ng boltahe, na -rate na kasalukuyang, ang pagkilos ng pagtagas kasalukuyang at oras ng pagkilos ng elektrikal na sistema ay dapat isaalang -alang. Kinakailangan din na pumili ng isang angkop na RCCB ayon sa uri ng proteksyon na kinakailangan (hal. Direktang proteksyon ng contact o hindi direktang proteksyon ng contact).

Pag -install: Ang RCCB ay dapat na mai -install sa papasok na pagtatapos ng elektrikal na sistema o sa isang linya ng sanga upang matiyak ang buong proteksyon ng buong sistema ng elektrikal o isang tiyak na linya ng sangay. Sa panahon ng pag -install, ang mga nauugnay na pamantayan at mga code ay dapat na mahigpit na sinusunod upang matiyak ang wastong koneksyon at maaasahang operasyon ng RCCB.
