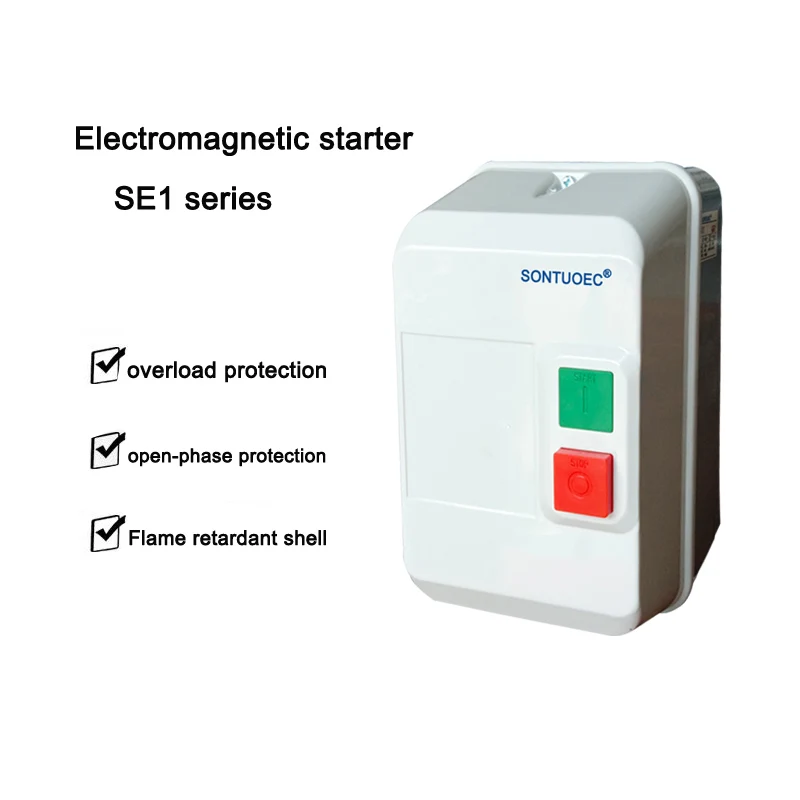

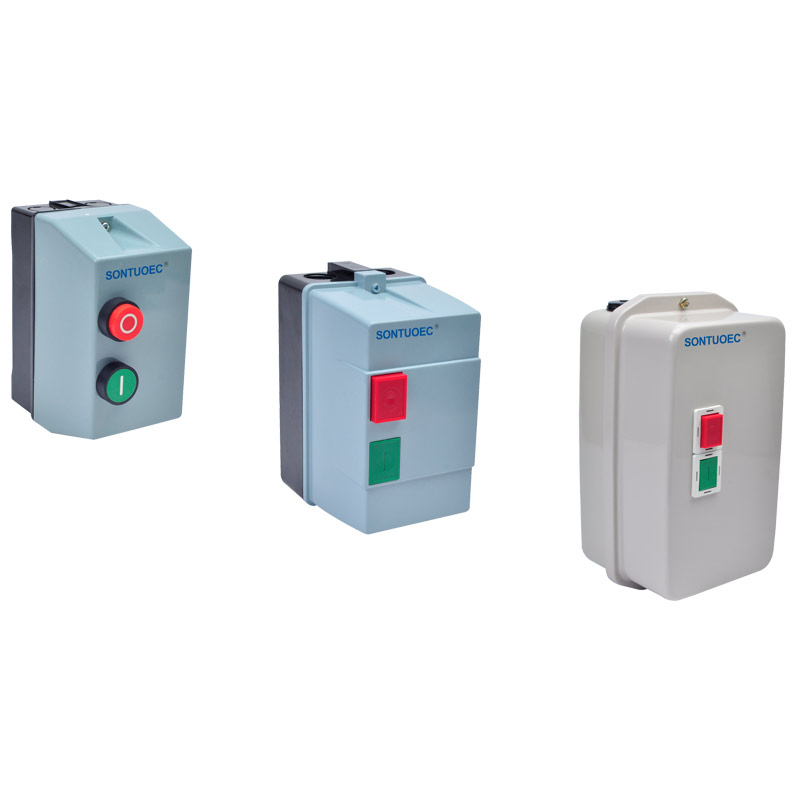

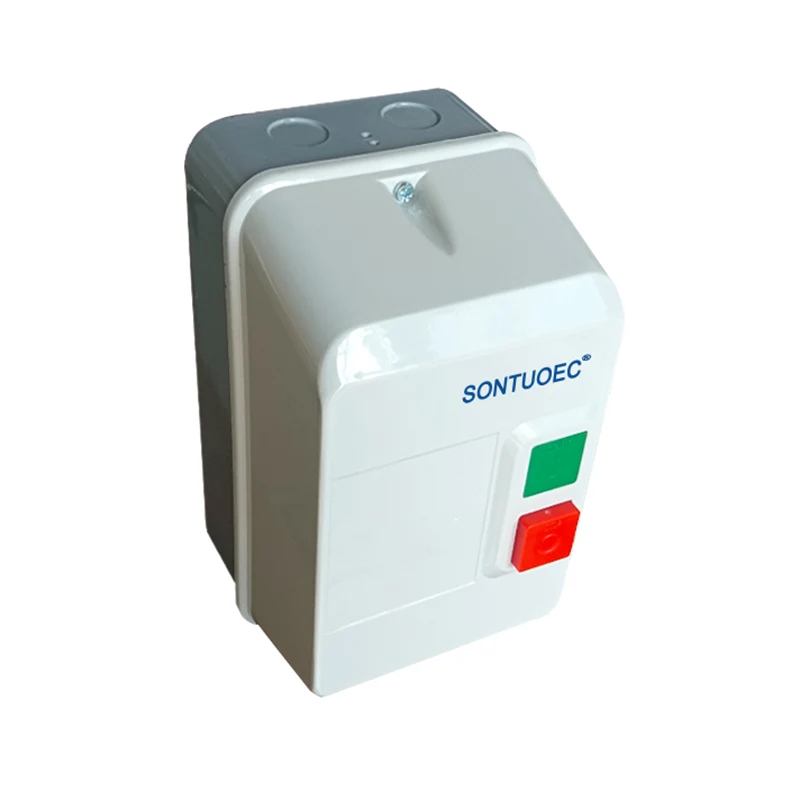

Magnetic Starter (DOL)

Magnetic starter (DOL) Ang motor, i.e., isang magnetic switch ay ginagamit upang makontrol ang simula at paghinto ng motor (o motor). Ang mga magnetic switch ay naglalaro ng isang pangunahing papel dito sa pamamagitan ng pagkontrol sa on-off ng circuit ayon sa mga pagbabago sa panlabas na magnetic field, kaya napagtanto ang kontrol ng motor.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy

Mode ng Produkto No.and Specificatiol	SLE1-09 at 12	Doble sa sulated, protektado tolp429 (3) o, f659 (4)

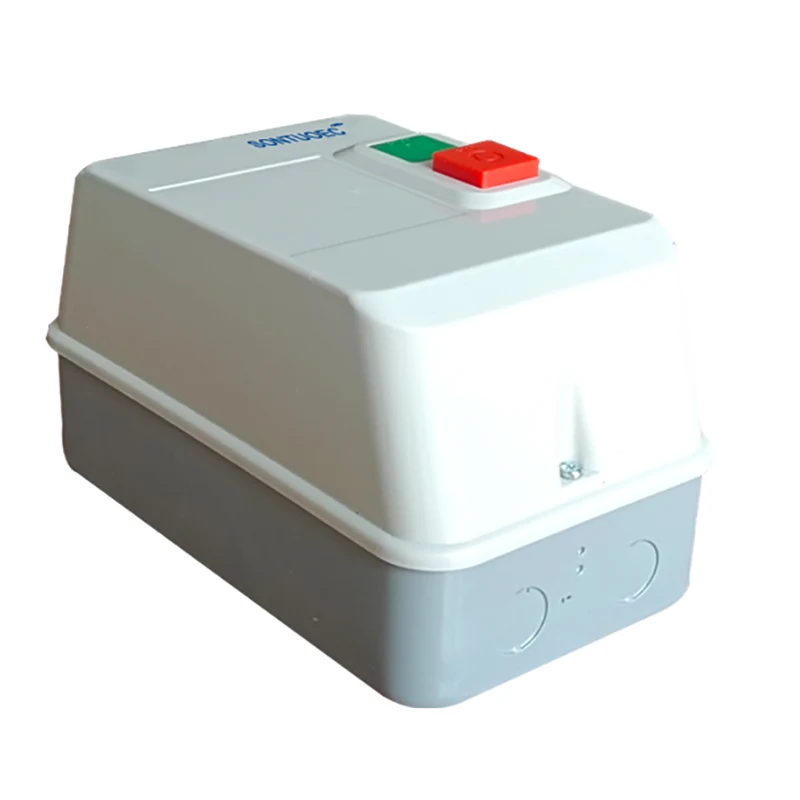

Enclosure	SLE1-18 at 25	Doble sa sulated, protektado tolp427 (3) o, f5577 (4)
	SLE1-32 at 95	Matal, LP65 hanggang 559

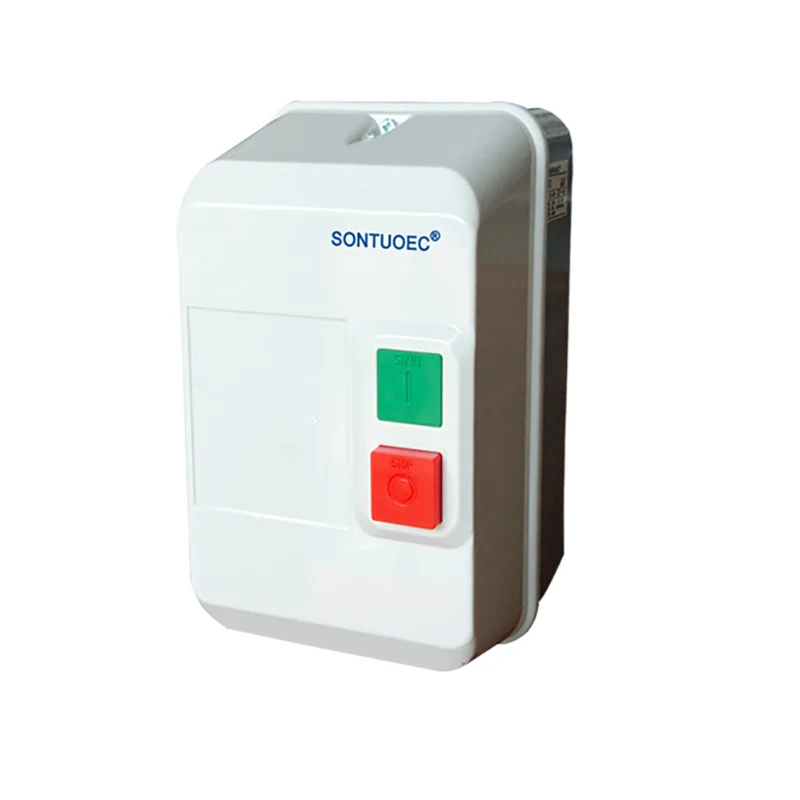

Kontrol (2 push button ang moufited on takip ng enclosure)	SLE1-32 at 95	1 Green Start Button '1', 1Red Stop/Teset Buttion "O"
Mga koneksyon	SLE1-32 at 95	Mga koneksyon sa electricol at control na mga koneksyon sa recircuit

Pangunahing mga teknikal na parameter:

I -type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Reted heating kasalukuyang (a)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Auxicary contact AC-15	Makipag -ugnay	Pamantayan	1no				1no+1nc
	Reted current (a)	220v	1.6
	Reted current (a)	380v	0.95
Suitabie Thermal Relays		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)

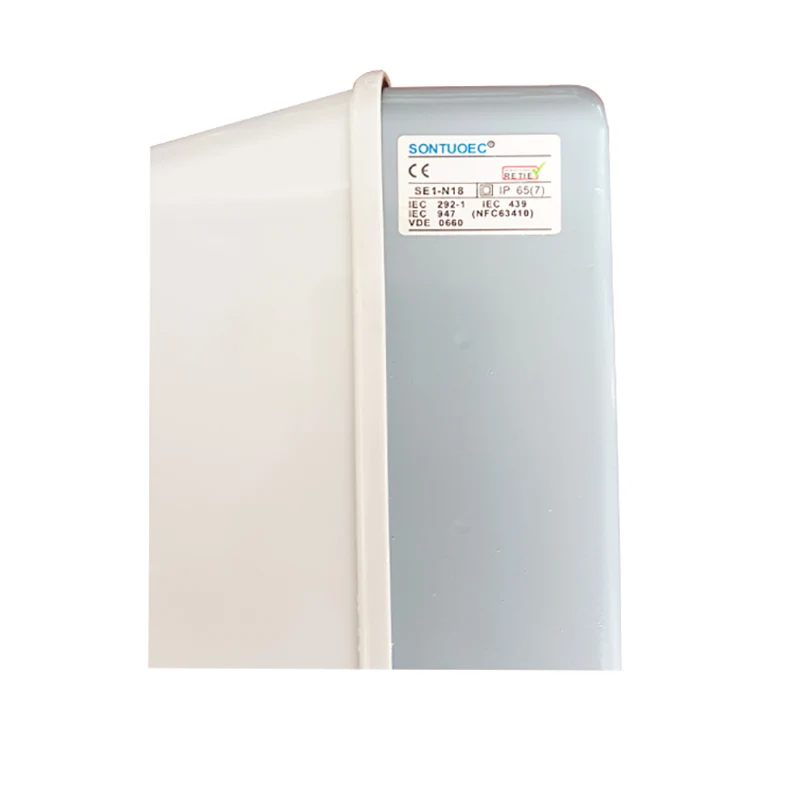

Rating ng enclosure		LP65

Prinsipyo ng operasyon

Ang operating prinsipyo ng isang magnetic switch starter motor ay pangunahing batay sa impluwensya ng isang magnetic field at ang nagtatrabaho na prinsipyo ng isang DC motor. Kapag ang isang panlabas na magnetic field ay malapit sa isang magnetic switch, nag -trigger ito ng isang elemento ng magnetic sensing (hal., Isang tambo) sa loob ng switch, na nagiging sanhi ng pagsara o pagsira ng mga contact, kaya kinokontrol ang pagbubukas at pagsasara ng circuit. Kapag ang circuit ay sarado, ang kasalukuyang daloy sa pamamagitan ng motor, na nagiging sanhi upang simulan ang pag -ikot. Ang mga motor ng DC, sa kabilang banda, ay nagtatrabaho sa prinsipyo na ang isang energized conductor ay gumagalaw sa isang magnetic field sa pamamagitan ng pagkilos ng isang electromagnetic na puwersa.

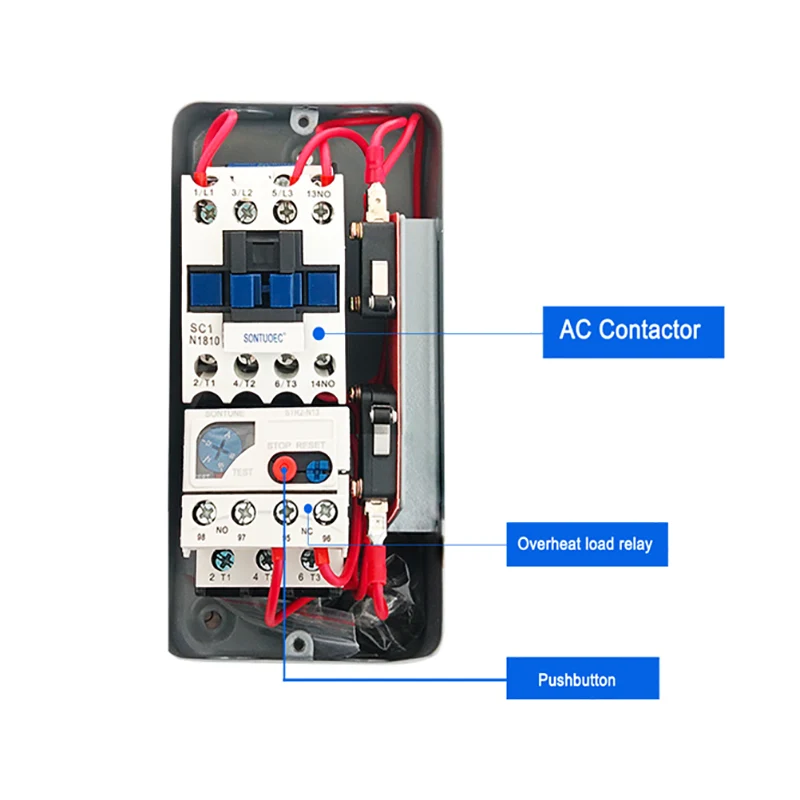

Pangunahing sangkap

Magnetic switch: Karaniwan ay binubuo ng isang elemento ng magnetic sensing at isang aparato ng pag -trigger, na ginamit upang makita ang mga panlabas na magnetic field at kontrolin ang on/off ng isang circuit.

Electric Motor: Isang aparato na nagko -convert ng elektrikal na enerhiya sa mekanikal na enerhiya at nagtutulak ng iba't ibang mga aparato sa pamamagitan ng pag -ikot.

Control Circuit: Ginamit upang makatanggap ng mga panlabas na signal at kontrolin ang katayuan ng nagtatrabaho ng magnetic switch at motor ayon sa mga signal.
