Intelligent immersion anti electric shock leakage protector 220V air circuit breaker

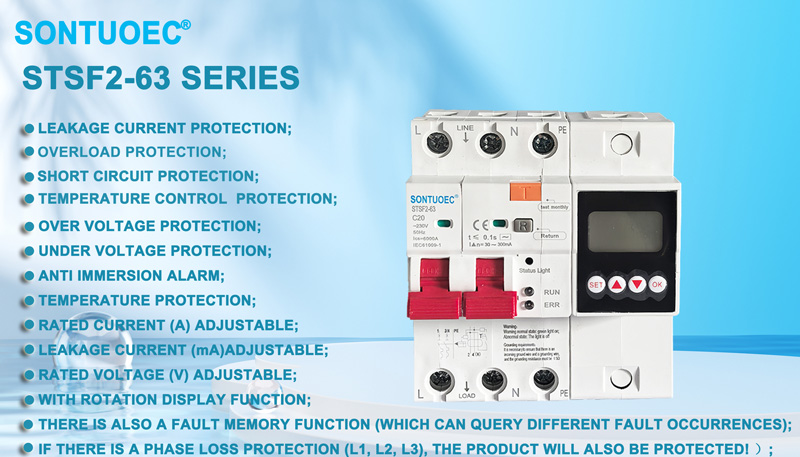

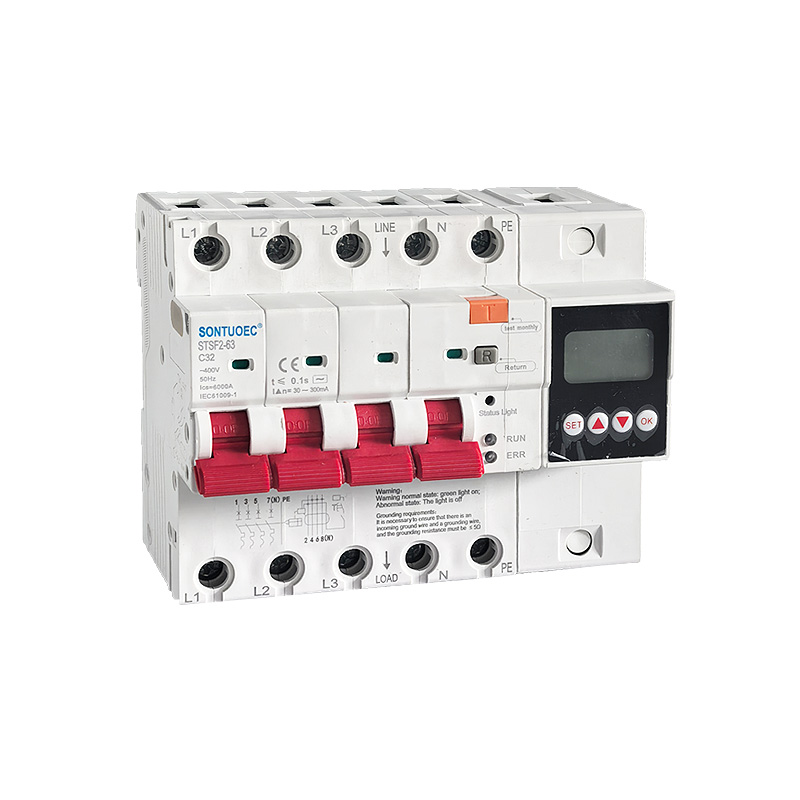

Ang STSF2-63/100 100A 2p 4p Multifunctional RCBO ay angkop para sa AC 50/60Hz, na na-rate sa isang circuit na may boltahe na 230V-400V at may rate na kasalukuyang 100A, kapag ang isang tao ay nakuryente o ang power grid ay tumutulo. Kapag ang leakage, overvoltage, at undervoltage ay umabot sa mga itinakdang halaga, ang natitirang kasalukuyang circuit breaker ay maaaring mabilis na gumana sa isang napakaikling panahon at mabilis na putulin ang power supply. Kapag ang temperatura ng pagsubaybay ng natitirang kasalukuyang circuit breaker ay umabot sa itinakdang halaga, ang monitoring ground wire ay hindi konektado. Kapag nakakonekta, ang produkto ay naglalabas ng tunog ng alarma upang protektahan ang kaligtasan ng mga tauhan at kagamitang elektrikal, at maaaring maiwasan Pigilan ang pinsala sa kagamitan na dulot ng overvoltage sa power grid. May overload, short circuit, leakage, overvoltage Ang undervoltage at overtemperature na proteksyon function ay maaari ding gamitin upang paputol-putol na i-on at i-off ang mga de-koryenteng device sa ilalim ng normal na mga pangyayari Mga circuit ng pag-iilaw, lalo na angkop para sa pang-industriya at komersyal na mga sistema ng pamamahagi ng ilaw. Ang produkto ay may maliit na volume, compact na istraktura, at mas mahusay na cost-effectiveness kaysa sa iba pang katulad na mga produkto. Ito ay may magandang hitsura, Ang mataas na kapasidad ng pagsira ay ginagawa itong isang mahusay na pagpipilian para sa pamamahagi ng kuryente sa bahay. Sumusunod ang produktong ito sa mga pamantayan ng GB/T 16917.1 at IEC 61009-1 at nakakuha ng sertipikasyon ng CE.

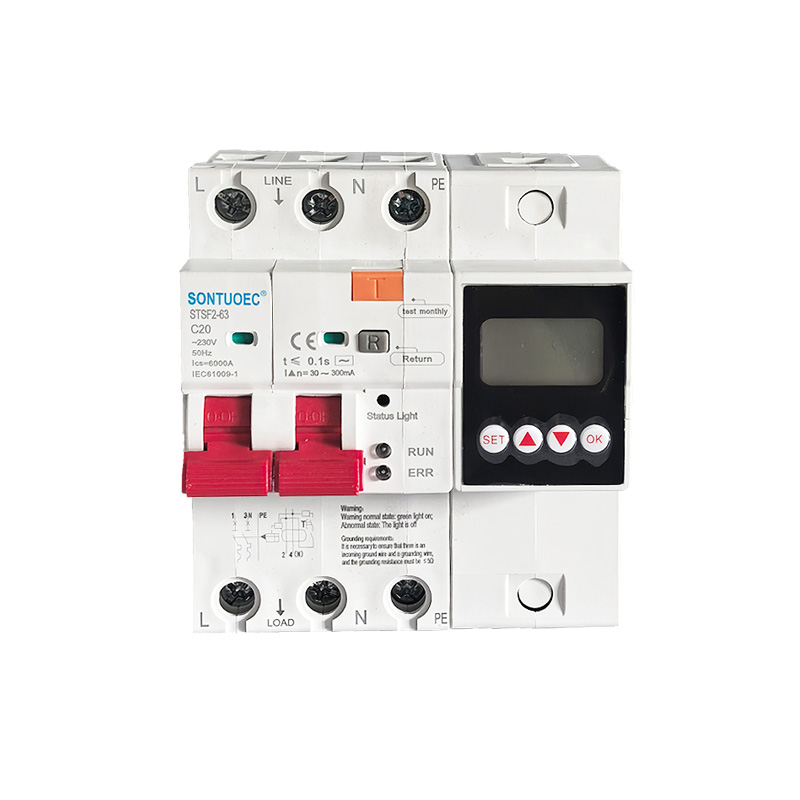

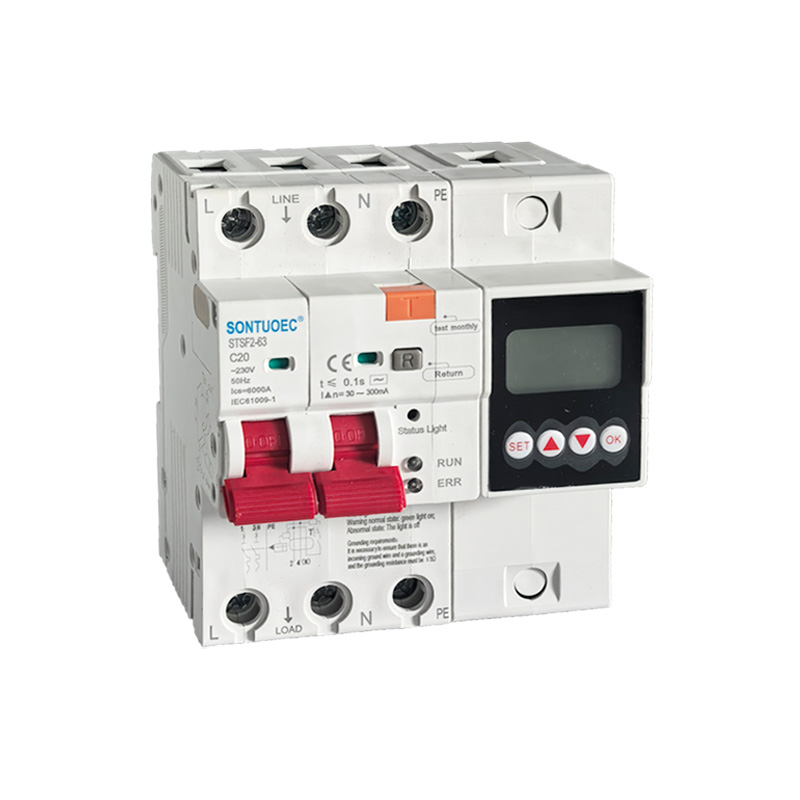

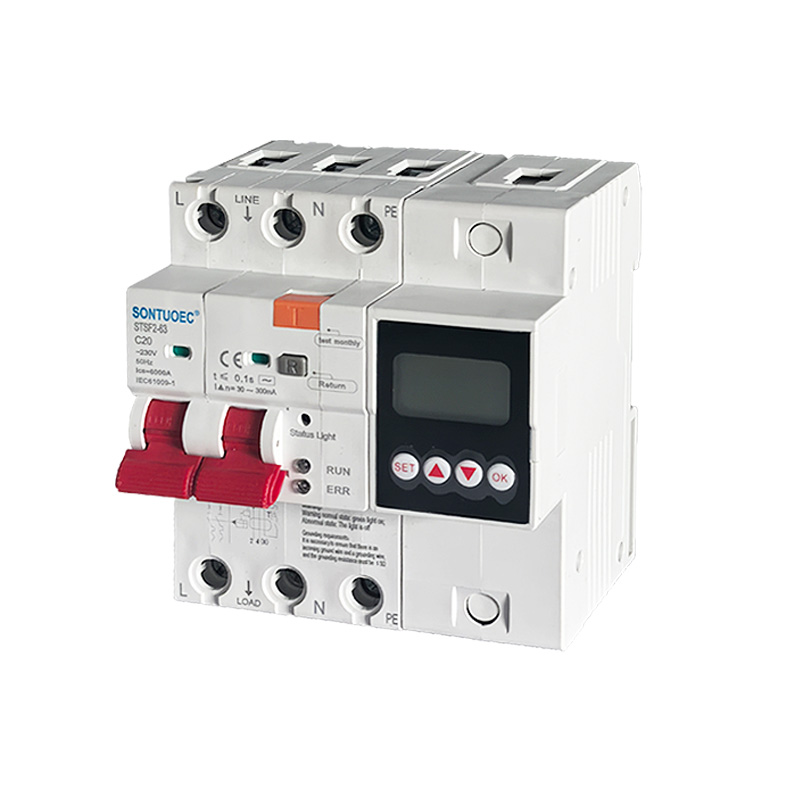

Modelo:STFS2-63

Magpadala ng Inquiry

Paglalarawan ng Produkto

MGA ESPISIPIKASYON:

Electrical mga tampok	Pamantayan	Yunit	IEC/EN 61009-1
	Mode		Uri ng elektroniko
	Uri (nadama ang anyo ng alon ng pagtagas ng lupa)		AC
	Thermo-magnetic release na katangian		B,C,D
	Na-rate ang kasalukuyang ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Naaayos
	Mga poste	P	1P+N, 3P+N
	Na-rate na boltahe Ue	V	AC 230, 400 (Nakakaayos)
	Rated sensitivity I△n	A	30-300mA(30,100,300mA) Naaayos
	Na-rate ang natitirang kapasidad sa paggawa at pagsira l△m	A	500
	Na-rate na kapasidad ng short-circuit Icn	A	6000
	Break time sa ilalim ng I△n	S	≤0.1
	Na-rate na dalas	Hz	50/60
	Na-rate na impulsewithstand boltahe(1.2/50)Uimp	V	4000
	Dielectric test boltahe sa ind.Freq para sa 1min	kV	2
	Boltahe ng pagkakabukod Ui	V	250
	Degree ng polusyon		2
Other	Over/under boltahe na proteksyon;	at	Proteksyon sa Temperatura ; Fire-alwarm at iba pa
Mga tampok na mekanikal	Buhay ng kuryente		4000
	Buhay na mekanikal		10000
	Fault current Indicator		OO
	Degree ng proteksyon		IP20
	Temperatura sa paligid	ºC	-5~+40(Espesyal na aplikasyon mangyaring sumangguni sa
	(na may pang-araw-araw na average≤35ºC)	ºC	pagwawasto ng kabayaran sa temperatura)
	Temperatura ng imbakan	ºC	-25~+70
Pag-install	Uri ng koneksyon sa terminal		Cable/Pin-type na busbar/U-type na busbar

	Laki ng terminal itaas/ibaba para sa cable	mm2	25
	Laki ng terminal itaas/ibaba para sa cable	AWG	18-5
	Laki ng terminal sa itaas/ibaba para sa busbar	mm2	25
	Laki ng terminal sa itaas/ibaba para sa busbar	AWG	18-3
	Pag-mount		Sa DIN rail EN 60715(35mm)sa pamamagitan ng fast clip device
	Koneksyon		Mula sa itaas

TEMPERATURA NG HANGIN SA PALIGID:

1. Ang ambient air temperature ay hindi dapat mas mababa sa -5 1C, hindi mas mataas sa+40 C, at ang pang-araw-araw na average na halaga ay hindi dapat lumampas sa+35 C.

2. Altitude: Ang taas ng lugar ng pag-install ay hindi dapat lumampas sa 2000m.

3.Kalagayan ng atmospera

Malinis ang hangin, at sa pinakamataas na temperatura na+40 'C, ang relatibong halumigmig ng hangin ay hindi mataas Higit sa 50%. Ang mas mataas na kamag-anak na halumigmig ay pinapayagan sa mas mababang temperatura, tulad ng sa +20 C,

Ang kamag-anak na kahalumigmigan ay hindi dapat lumagpas sa 90%. Dahil sa paminsan-minsang katamtamang paghalay na dulot ng mga pagbabago sa temperatura, dapat bigyang pansin ang pagsasagawa ng mga naaangkop na hakbang.

4. Kategorya ng Pag-install Ang mga kategorya ng pag-install ay lI at III

Kasalukuyan at Bilang ng mga Pole

100A: Ito ay nagpapahiwatig na ang RCBO ay na-rate sa 100 amps. Ang kasalukuyang rating ay ang pinakamataas na halaga ng kasalukuyang na maaaring patuloy na dalhin ng circuit breaker nang hindi nagiging sanhi ng sobrang init o pinsala.

2p, 4p: Ang "p" dito ay kumakatawan sa bilang ng mga pole, ibig sabihin, ang bilang ng mga circuit phase kung saan maaaring ikonekta ang circuit breaker. 2p ay nangangahulugan na ang circuit breaker ay maaaring konektado sa dalawang circuit phase (karaniwan ay Fire at Zero), samantalang ang 4p ay nangangahulugan na ito ay maaaring konektado sa apat na circuit phase (karaniwan ay tatlong-phase na Fire at Zero).

Multifunctional

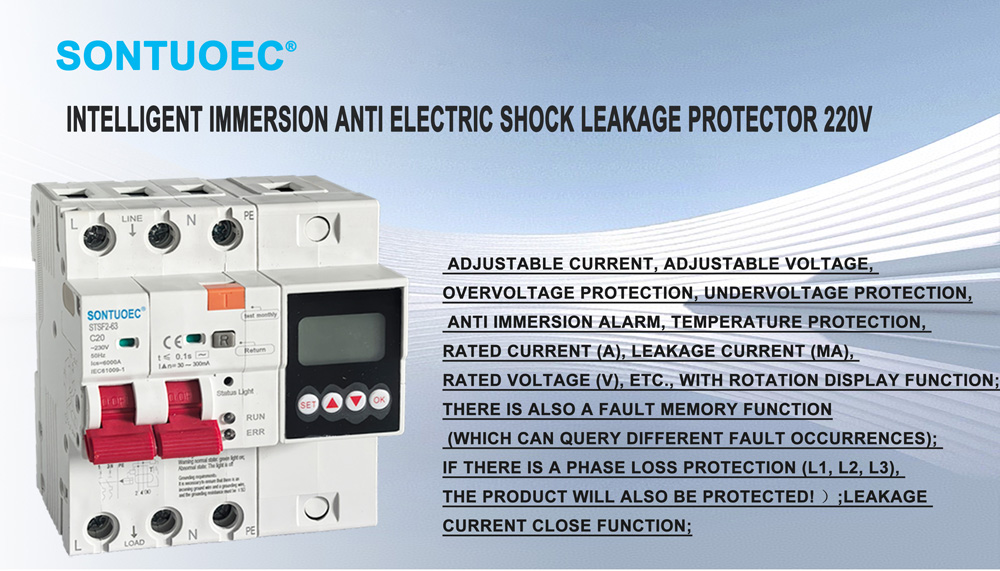

Isinasaad ng Multifunctional na ang 100A 2p 4p Multifunctional RCBO na ito ay nilagyan ng iba't ibang function ng proteksyon. Bilang karagdagan sa pangunahing overload at short-circuit na proteksyon, maaari rin itong magbigay ng proteksyon sa pagtagas, proteksyon sa undervoltage, proteksyon ng overvoltage, at iba pa. proteksyon sa temperatura，Water ingress alarm，Adjustable current at boltahe。Ang mga proteksyong ito ay nagbibigay-daan sa RCBO na magbigay ng mas komprehensibong proteksyon para sa mga circuit at kagamitan.

Babala!

Babala normal na estado: berdeng ilaw sa;

Abnormal na estado: Nakapatay ang ilaw

Mga kinakailangan sa grounding:

Ito ay kinakailangan upang matiyak na mayroong isang papasok na ground wire at isang grounding wire, at ang grounding resistance ay dapat na s 5Q!

Sitwasyon ng Application

Dahil ang RCBO ay may iba't ibang function ng proteksyon, madalas itong ginagamit sa mga circuit na nangangailangan ng personal na kaligtasan, tulad ng mga electrical circuit para sa pag-iilaw, mahinang kapangyarihan, at mga electrical appliances sa mga tahanan at pampublikong lugar. Ang mga lugar na ito ay kadalasang nailalarawan sa pamamagitan ng tubig at kahalumigmigan, na madaling magdulot ng mga aksidente sa pagtagas. Bilang karagdagan, ang RCBO ay maaari ding gamitin sa mga pang-industriyang electrical system kung saan ang kaligtasan ng tao ay isang kinakailangan, tulad ng mga peripheral light control circuit, radar system, at geological exploration instruments.
