Contactor ng sambahayan AC

Ang mga contact ng STH8-100 serye ng AC ay pangunahing idinisenyo para sa AC 50Hz (o 60Hz), na may isang na-rate na boltahe ng operating hanggang sa 400V. Mayroon silang isang rate ng operating kasalukuyang hanggang sa 100A sa ilalim ng kategorya ng paggamit ng AC-7A at hanggang sa 40A sa ilalim ng kategorya ng paggamit ng AC-7B. Ang mga contact na ito ay ginagamit upang makontrol ang mababa o bahagyang mga induktibong naglo -load sa tirahan at mga katulad na aplikasyon, pati na rin para sa pagkontrol sa mga naglo -load ng motor ng sambahayan. Ang produkto ay pangunahing inilalapat sa mga tahanan, hotel, apartment, mga gusali ng opisina, pampublikong gusali, mga mall ng mall, lugar ng palakasan, atbp, upang makamit ang mga awtomatikong pag -andar ng kontrol. Mga Pamantayang Pagsunod: IEC61095, GB/T17885.

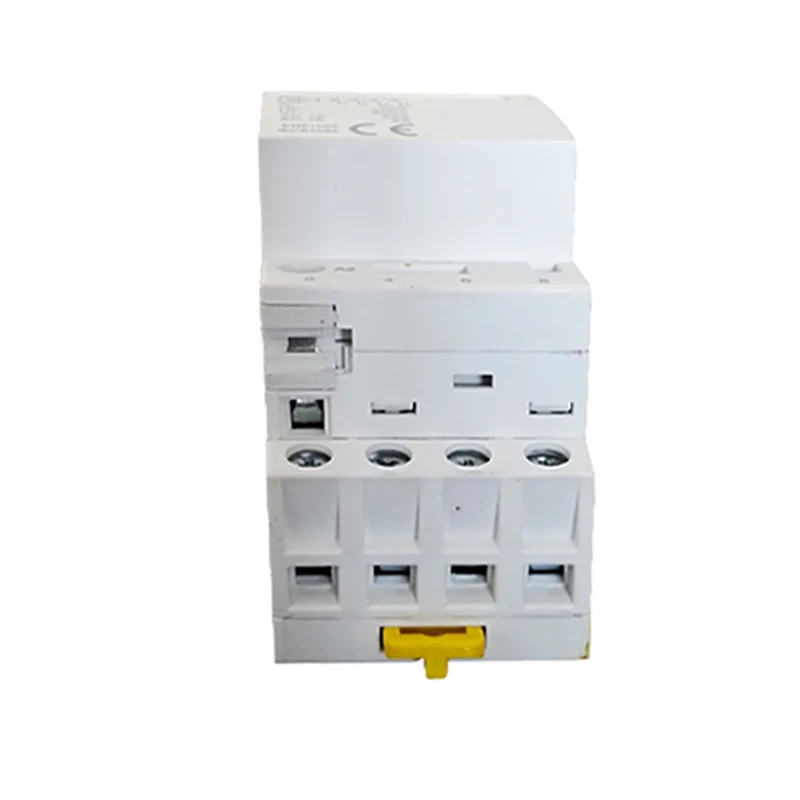

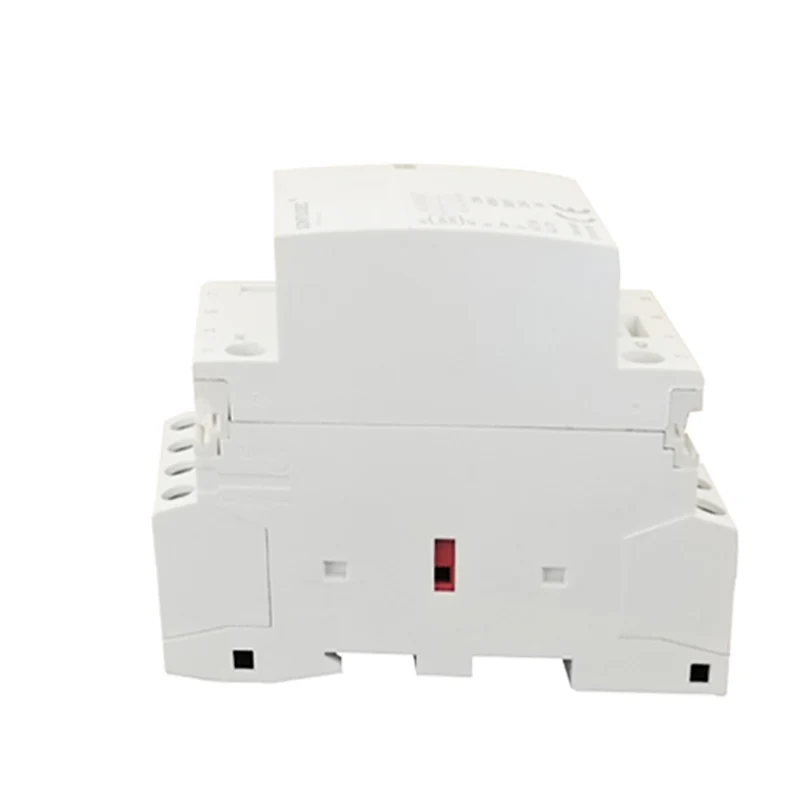

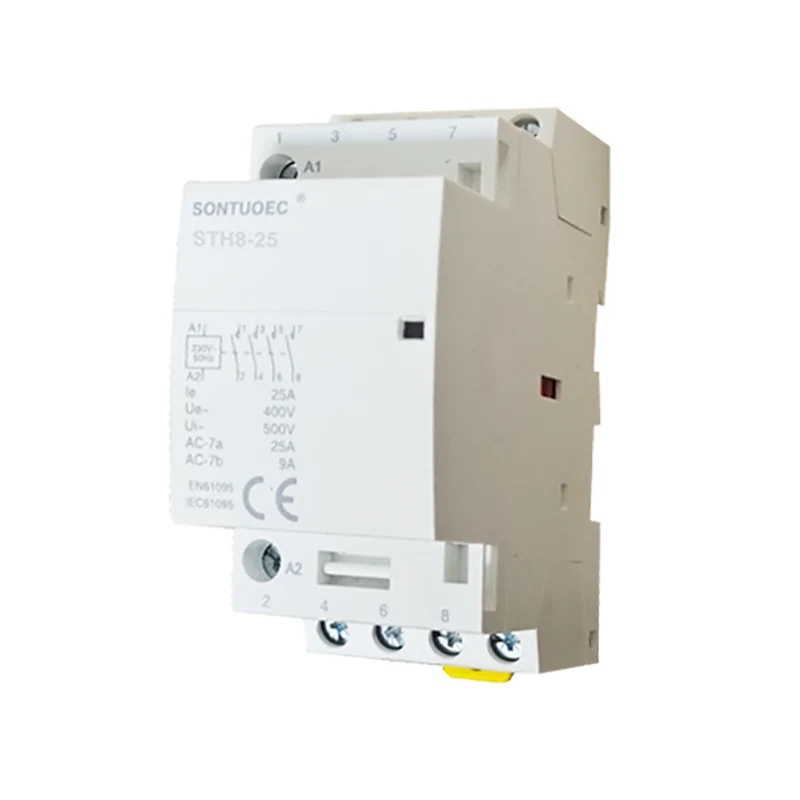

Modelo:STH8-25

Magpadala ng Inquiry

Paglalarawan ng Produkto

I -type	contactor
Rating a	16	20	25	32	40	63	100
AIDS	Oo
Bctsindication Auxiliary	Oo
Bactc Control Auxiliary ni Dilaw Mga clip	Oo

I -type					Lapad sa 9mm Mga module

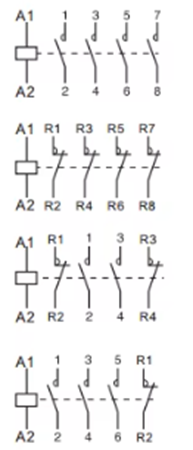

1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontrolin boltahe (Vac) (50Hz)	Makipag -ugnay
	16a	6a	24	1no	2
	20A	7a	110	1nc
	25A	9a	230
2p
	16a	6a	24	2no	2
	20A	7a	110	1no+1nc
	25A	9a	230	2nc
	32a	12a	24	2no	4
	40A	18a	110	1no+1nc
	63a	25A	230	2nc
	100A	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20A	7a	110	3nc
	25A	9a	230
	32a	12a	24	3no	6
	40A	18a	110	3nc
	63a	25A	230
4p
	16a	6a	24	4no	4
	20A	7a	110	4nc
	25A	9a	230	2NO+2NC 3no+1nc
	32a	12a	24	4no	6
	40A	18a	110	4nc
	63a	25A	230	2NO+2NC 3no+1nc
	100A	_	24	4no	12
			110
			230

Pangunahing istraktura

Karaniwang binubuo ang contactor ng AC ng sambahayan ng mga sumusunod na bahagi:

Makipag -ugnay sa System: kabilang ang mga pangunahing contact at mga contact ng pandiwang pantulong. Ang pangunahing contact ay ginagamit upang i -on at masira ang pangunahing circuit, na karaniwang may mas malaking rate ng kasalukuyang; Ang contact na pantulong ay ginagamit upang i -on at masira ang control circuit, na may mas maliit na rate ng kasalukuyang.

Electromagnetic System: Binubuo ito ng iron core, armature at coil. Kapag ang coil ay pinalakas, ang core ay bumubuo ng isang magnetic field na umaakit sa armature at isinasara ang mga contact; Kapag ang coil ay de-energized, nawawala ang magnetic field, ang armature ay pinakawalan at nasira ang mga contact.

Arc extinguishing Device: Ginamit upang puksain ang arko kapag ang mga contact ay na -disconnect, pinipigilan ang arko na magdulot ng pinsala sa mga contact.

Shell at accessories: Ang shell ay ginagamit upang maprotektahan ang mga panloob na sangkap mula sa impluwensya ng panlabas na kapaligiran; Kasama sa mga accessory ang pag -mount bracket, mga terminal, atbp, na ginagamit upang mapagtanto ang pag -install at mga kable ng contactor.

Prinsipyo ng operasyon

Ang nagtatrabaho na prinsipyo ng mga contactor ng AC ng sambahayan ay batay sa prinsipyo ng electromagnetic induction. Kapag ang coil ay pinalakas, ang iron core ay bumubuo ng isang magnetic field na umaakit sa armature at isinasara ang mga contact; Kapag ang coil ay de-energized, nawala ang magnetic field, ang armature ay pinakawalan at ang mga contact ay na-disconnect. Sa pamamagitan ng pagkontrol sa energization at de-energization ng coil, maaaring matanto ang remote control at proteksyon ng mga circuit circuit.

Mga teknikal na parameter

Ang pangunahing mga teknikal na mga parameter ng mga contactor ng AC ng sambahayan ay may kasamang rated boltahe, na -rate na kasalukuyang, na -rate na dalas, pagkonekta at pagsira ng kapasidad at iba pa. Ang pagpili ng mga parameter na ito ay dapat matukoy alinsunod sa aktwal na sitwasyon ng circuit ng sambahayan upang matiyak ang normal na operasyon at ligtas na paggamit ng contactor.

Rated boltahe: Tumutukoy sa antas ng boltahe kapag normal na gumagana ang contactor.

Na -rate na Kasalukuyang: Tumutukoy sa maximum na kasalukuyang na ang contactor ay maaaring makatiis sa loob ng mahabang panahon sa ilalim ng rate na boltahe.

Rated Frequency: Ang dalas ng power supply kapag normal na gumagana ang contactor.

Pagkonekta at pagsira ng kapasidad: Ang maximum na kasalukuyang na ang contactor ay maaaring mapagkakatiwalaang kumonekta at masira sa ilalim ng tinukoy na mga kondisyon.
