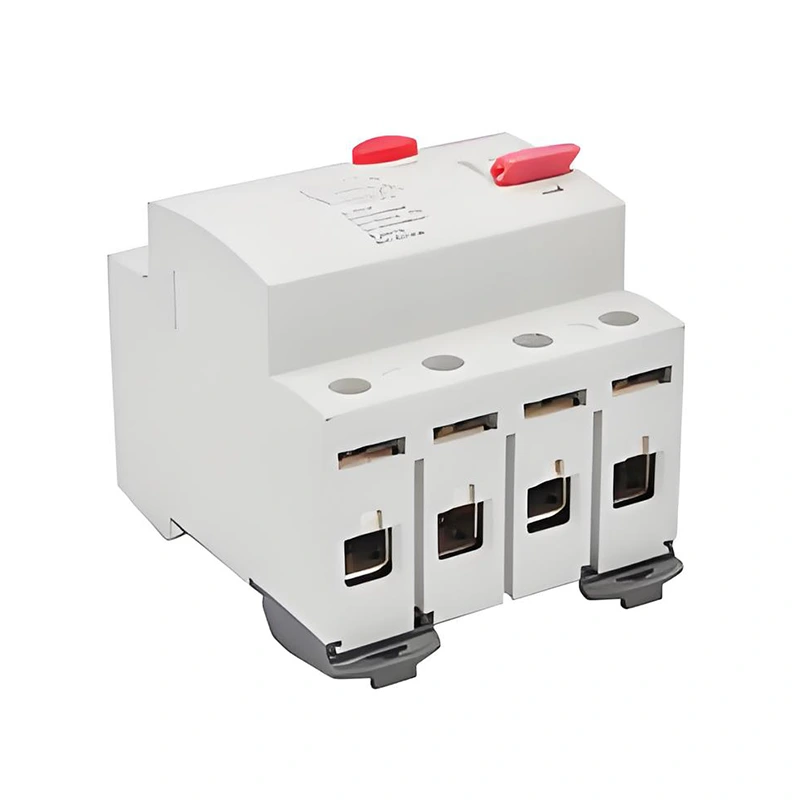

Electronic Type RCCB

Kapag ang natitirang kasalukuyang sa circuit ay lumampas sa isang preset na halaga, ang elektronikong uri ng RCCB ay mabilis na kumikilos upang putulin ang circuit, kaya pinipigilan ang mga aksidente sa electric shock at mga de -koryenteng sunog. Ang mga elektronikong RCCB ay gumagamit ng mga elektronikong sangkap at microprocessors at iba pang mga teknolohiya upang magbigay ng higit na pagiging sensitibo at kawastuhan.

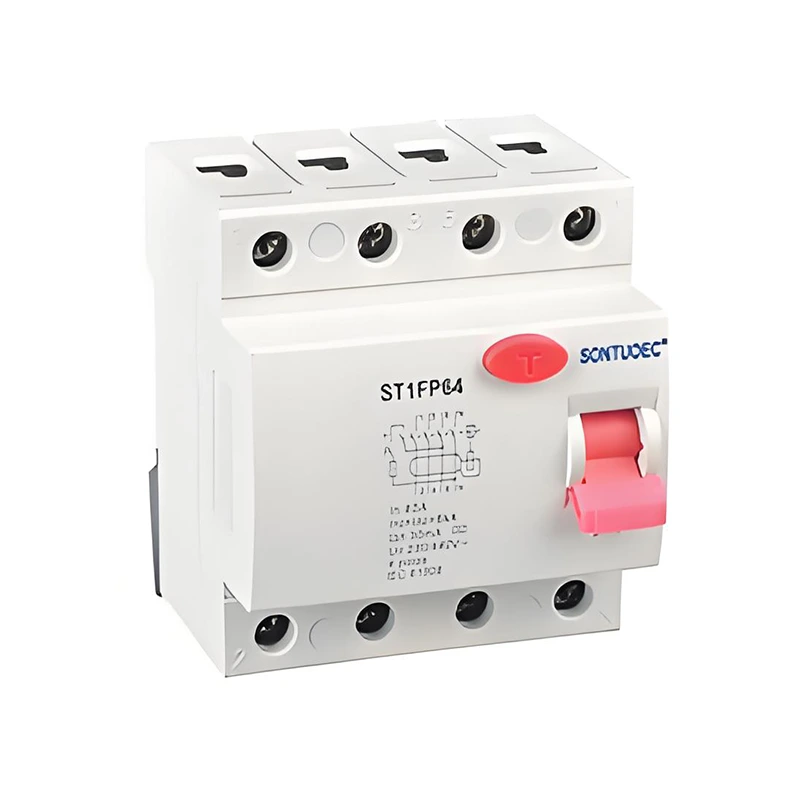

Modelo:ST1PF64

Magpadala ng Inquiry

Paglalarawan ng Produkto

Sandard			IEC/EN61008.1
Elektriko	Uri (Wave Form ng Earth Leakage Sensed)		Electro-magnetic type, electronic type
mga tampok	Na -rate ang kasalukuyang sa	A	At, at

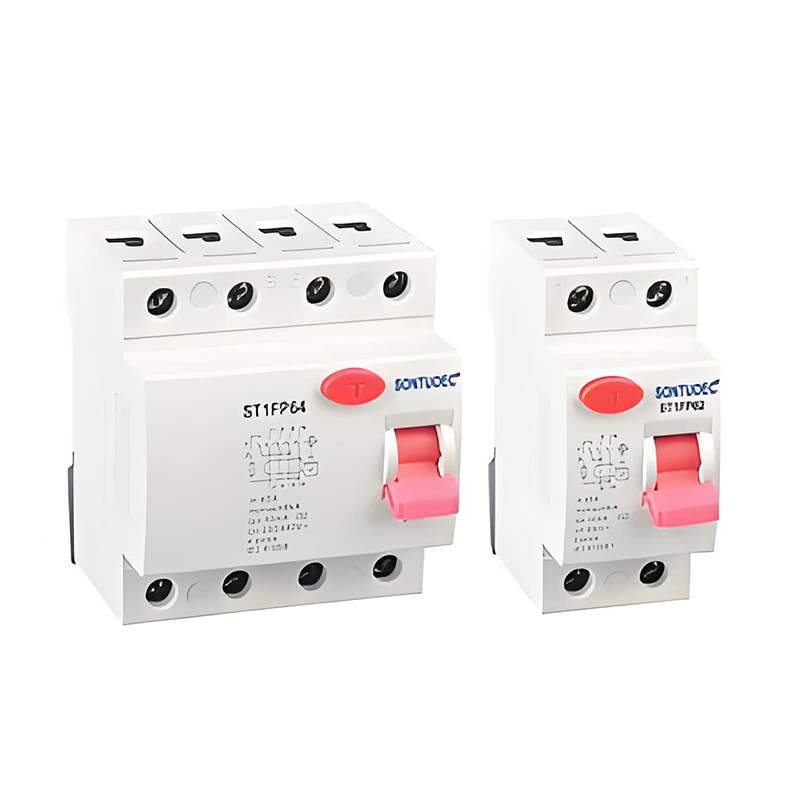

	Mga Poles	P	2,4
	Na -rate na boltahe sa amin	V	AC 240/415V; AC 230/400V
	Na -rate na kasalukuyang		16,25,32,40,63a
	Na -rate na sensitivity i △ n	A	0.01,0.03,0.1,0.3,0.5
	Pagkakabukod boltahe UI	V	500
	Na -rate ang natitirang paggawa at	A	630
	Paglabag na Kapasidad i △ m	A	630
	Short-circuit kasalukuyang i △ c	A	6000
	SCPD Fuse	A	6000


	Rated frequency	Hz	50/60
	Degree sa polusyon		2
Mekanikal	Buhay ng Elektriko	t	4000
mga tampok	Mekanikal na buhay	t	10000
	Degree sa proteksyon		IP20
	Nakapaligid na temperatura	ºC	-25 ~+40
	(na may pang -araw -araw na average ≤35ºC)	ºC	-25 ~+40
	Temperatura ng imbakan	ºC	-25 ~+70
Pag -install	Uri ng Koneksyon ng Terminal		Cable/U-type na busbar/pin-type busbar
	Laki ng terminal sa itaas/ibaba para sa cable	MM2	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	3.18
	Laki ng terminal sa itaas/ibaba para sa busbar	MM2	25
	Laki ng terminal sa itaas/ibaba para sa busbar	AWG	3.18
	Masikip na metalikang kuwintas	N*m	2.5
	Masikip na metalikang kuwintas	In-lbs	22
	Pag -mount		Sa DIN Rail EN 60715 (35mm) sa pamamagitan ng mabilis na aparato ng clip
	Koneksyon		Mula sa itaas at ibaba

Prinsipyo ng operasyon

Ang prinsipyo ng operating ng elektronikong uri ng RCCB ay batay sa mga prinsipyo ng electromagnetic induction at kasalukuyang pagbabalanse. Kapag ang phase at zero line currents sa circuit ay hindi balanseng, i.e. tira kasalukuyang umiiral, ang kasalukuyang transpormer sa loob ng RCCB ay makakakita ng hindi balanse at makabuo ng isang kaukulang signal. Ang signal na ito, pagkatapos na maproseso ng electronic circuit, ay mag -trigger ng pagkilos ng mekanismo ng paglabas, upang ang circuit breaker ay mabilis na maputol ang circuit.

Pangunahing tampok

Mataas na sensitivity: Ang mga elektronikong RCCB ay nakakakita ng napakaliit na natitirang alon, karaniwang mas mababa sa 30mA o kahit na mas mababa.

Mabilis na Aksyon: Kapag ang natitirang kasalukuyang ay napansin upang lumampas sa preset na halaga, ang RCCB ay kikilos kaagad upang putulin ang circuit at maiwasan ang mga aksidente.

Ligtas at maaasahan: Ang RCCB ay nagpatibay ng mga advanced na elektronikong sangkap at teknolohiya ng microprocessor upang magbigay ng mas mataas na pagiging maaasahan at katatagan.

Madaling i -install at mapanatili: Ang mga elektronikong RCCB ay karaniwang may isang compact na istraktura at simpleng mga kable, na ginagawang madali itong mai -install at mapanatili.

Mga senaryo ng aplikasyon

Ang mga electronic RCCB ay malawakang ginagamit sa iba't ibang mga sitwasyon kung saan kinakailangan ang proteksyon ng elektrikal, kabilang ang ngunit hindi limitado sa:

Residential at komersyal na mga gusali: Ginamit upang maprotektahan ang mga de -koryenteng kagamitan at personal na kaligtasan, na pumipigil sa mga aksidente sa pagkabigla ng electric at sunog na elektrikal.

Mga linya ng produksyon ng industriya: Ginamit upang maprotektahan ang mga de -koryenteng kagamitan tulad ng mga motor at mga transformer mula sa normal na operasyon, na pumipigil sa pagkasira ng kagamitan at downtime dahil sa pagtagas at labis na karga.

Mga pampublikong pasilidad: tulad ng mga ospital, paaralan, aklatan at iba pang mga lugar, na ginagamit upang matiyak ang ligtas na operasyon ng mga de -koryenteng kagamitan at ang ligtas na paggamit ng koryente ng mga tauhan.
