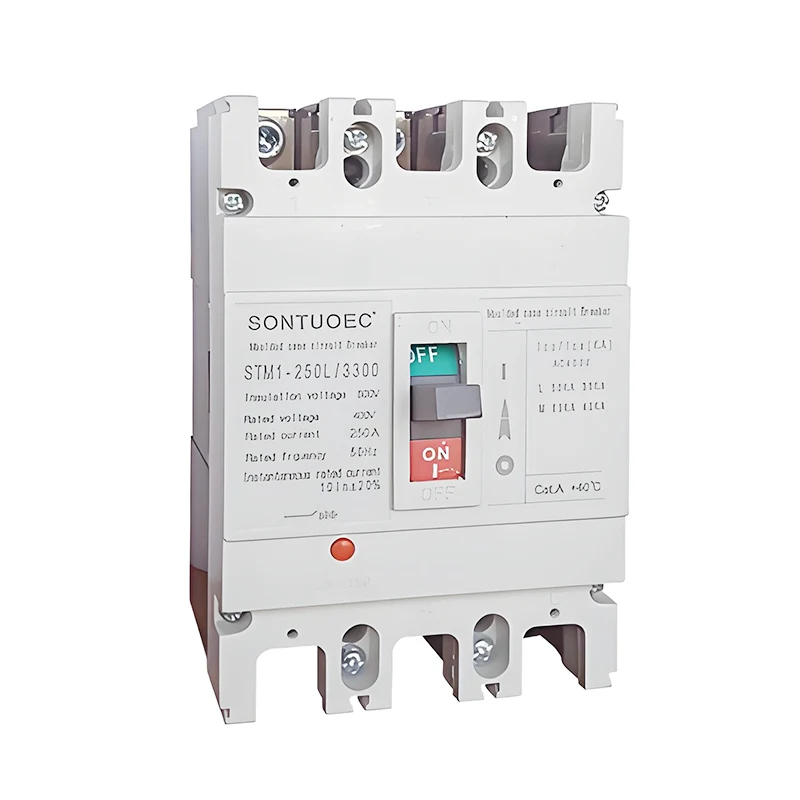

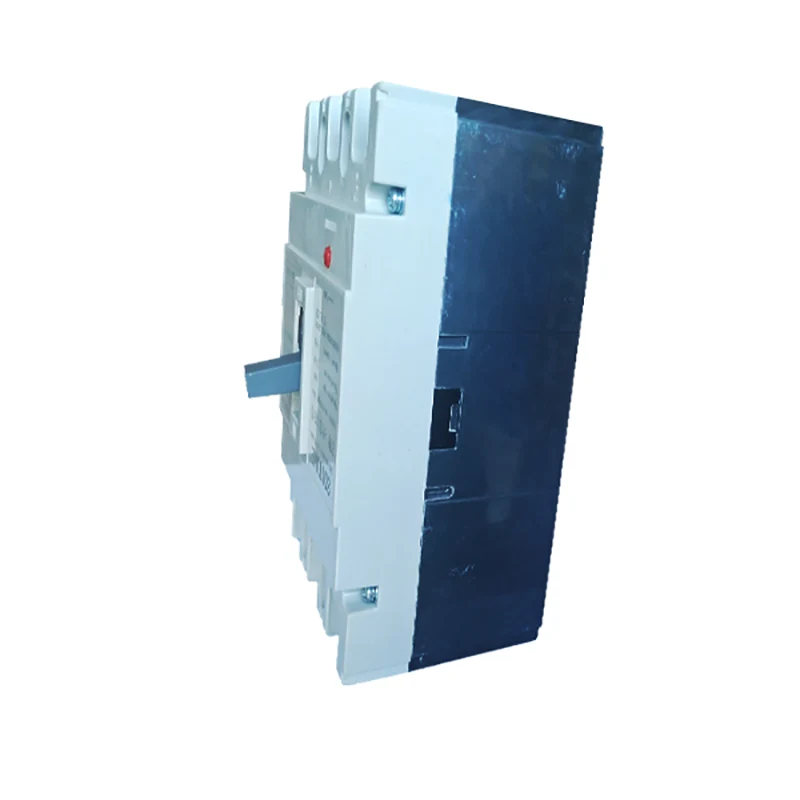

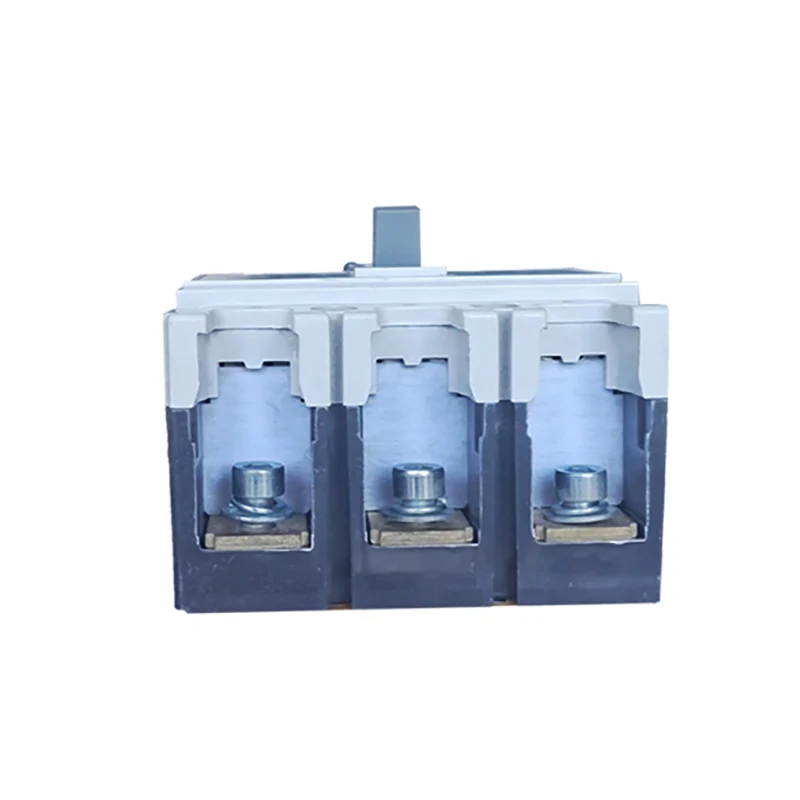

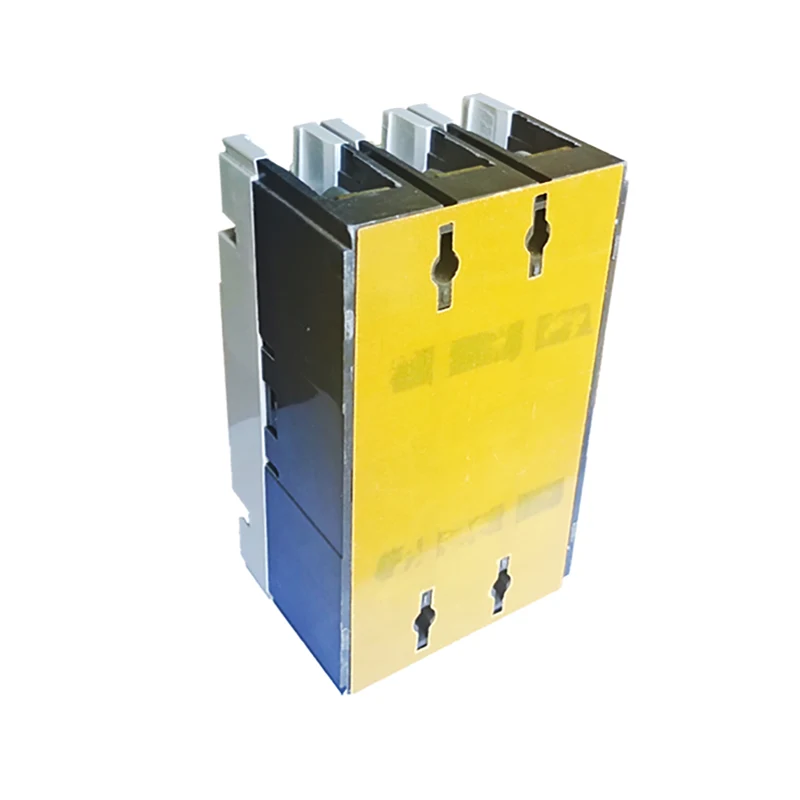

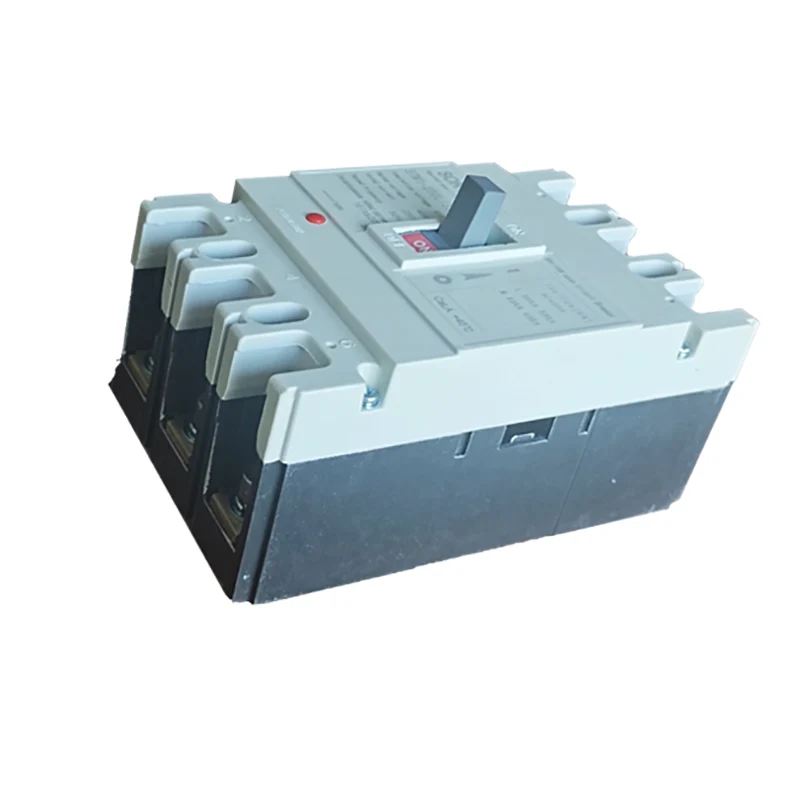

Electric Molded Case Circuit Breaker

Ang Electric Molded Case Circuit Breaker ay isang uri ng mga de -koryenteng kagamitan na may mga pag -andar ng proteksyon tulad ng labis na karga, maikling circuit at sa ilalim ng boltahe. Ang prinsipyo ng pagtatrabaho nito ay sa ilalim ng normal na mga kondisyon ng operating, ang circuit breaker ay nasa isang saradong estado, kapag ang labis na circuit ay labis na karga, maikling circuit o sa ilalim ng boltahe at iba pang mga pagkakamali, ang circuit breaker ay awtomatikong idiskonekta ang circuit, upang maprotektahan ang circuit at ang kaligtasan ng kagamitan.

Modelo:STM1-250L

Magpadala ng Inquiry

Paglalarawan ng Produkto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Na -rate na cortirucus curert		125			250			400			630			800			1250
Na -rate na Curert HN (A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Na -rate na Operating Votage UE (V) DC								500,550,7			501,000
Na -rate ang Votage Votage UKV)		1000			1000			1500			1500			1500			1500
Uip (kv)
Pagsubok ng Votage Isang Miute (V)		3500			3500			3500			3500			3500			3500
Breaking Capacity (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
sa (1cs = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500v	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750v	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical siya	Mga oras	7000			7000			4000			4000			2500			2000
Elektronikong Buhay	Mga oras	2000			2000			1000			1000			800			600
Breaking Times (MS)		20			20			20			20			20			20
Lokasyon ng pag -install		Anumang lugar
Kapasidad ng Bolator		Oo
Pamantayan		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (c)		25 ℃ -50 ℃
Proteksyon degress		B20
Accessory		Ng/sd/mx
Distansya ng Arcing (mm)		250

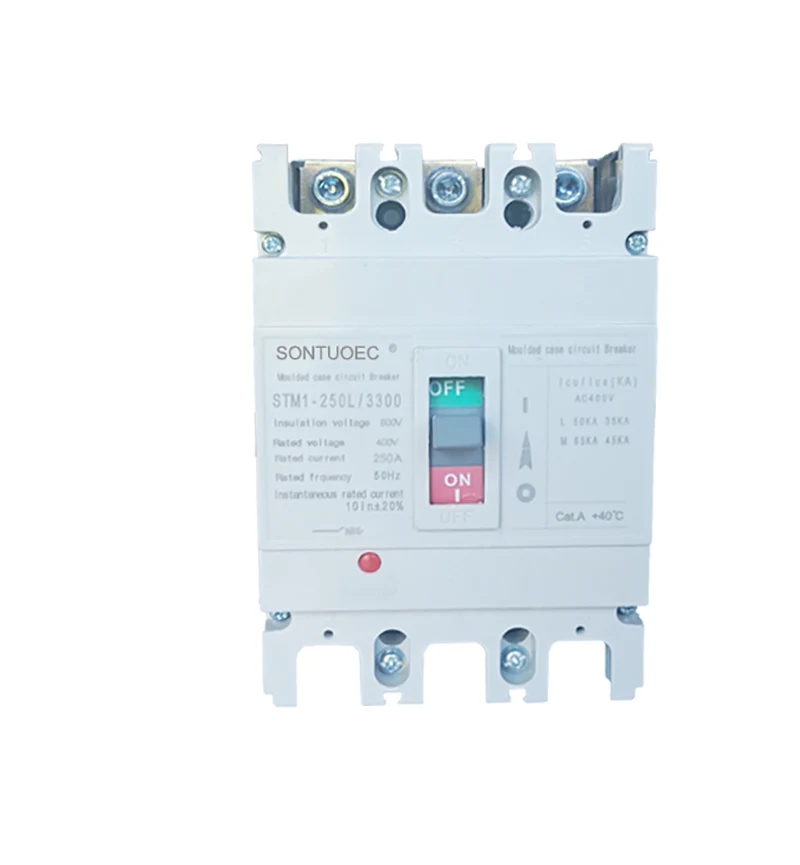

Modelo Hindi.	STM1-250L/3300
Arc-extinguishing medium	Hangin
Pamantayan:	IEC 60947-2
Istraktura	MCCB
I -type	Moulede case circuit Breaker
Sertipikasyon	Ce
Pag -apruba	CE, ISO9001
Oras ng paghahatid	Sa loob 20days
Pagtutukoy	63a-630a
Pinagmulan	Wenzhou Zhejiang
Kakayahang Produksyon	2000pieces/linggo
Bilis	Normal na uri Circuit breaker
Pag -install	Naayos
Numero ng mga pole	3p 4p
Function	Maginoo Circuit breaker, Proteksyon ng pagkabigo sa circuit-breaker, Overcurrent Protection
Presyo	Pabrika Presyo
Oras ng warranty	12months
Transport Package	Panloob Kahon/karton
Trademark	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
HS Code	8536200000

Istraktura at katangian

Istraktura: Ang electric na hinubog na circuit breaker ay karaniwang binubuo ng contact system, arc extinguishing system, operating mekanismo, striker, at shell at iba pang mga bahagi.

Mga Tampok:

Mayroon itong mataas na kapasidad ng pagsira at mahusay na dinamikong thermal katatagan.

Ang shell ay gawa sa apoy-retardant, arc-resistant insulating material, na may mataas na pagganap ng kaligtasan.

Ang mekanismo ng operating ay nababaluktot at maaasahan, na maginhawa para sa mga gumagamit upang gumana nang manu -mano o electrically.

Ang disconnector ay may iba't ibang mga pag -andar ng proteksyon, at maaaring magsagawa ng mga kaukulang aksyon ayon sa iba't ibang mga pagkakamali ng circuit.

Pag -andar at paggamit

Pag -andar: Ang Electric Molded Case Circuit Breaker ay may iba't ibang mga pag -andar ng proteksyon tulad ng labis na proteksyon, proteksyon ng maikling circuit, sa ilalim ng proteksyon ng boltahe at proteksyon ng pagtagas. Kabilang sa mga ito, ang labis na proteksyon ay nangangahulugan na kapag ang circuit ay labis na na -overload, ang circuit breaker ay maaaring awtomatikong idiskonekta ang circuit upang maiwasan ang mga kagamitan na masira dahil sa sobrang pag -init; Ang proteksyon ng short-circuit ay nangangahulugan na kapag ang isang short-circuit ay nangyayari sa circuit, ang circuit breaker ay maaaring mabilis na maputol ang kasalanan sa kasalukuyan upang maiwasan ang sunog at iba pang mga aksidente sa kaligtasan; Ang proteksyon ng undervoltage ay nangangahulugan na kapag ang boltahe ng supply ng kuryente ay mas mababa kaysa sa na -rate na halaga, ang circuit breaker ay maaaring awtomatikong idiskonekta ang circuit upang maprotektahan ang kagamitan mula sa nasira; At ang proteksyon ng pagtagas ay nangangahulugan na kapag ang isang pagtagas ay nangyayari sa circuit, ang circuit breaker ay maaaring naputol ang suplay ng kuryente upang maprotektahan ang personal na kaligtasan. Ang proteksyon ng pagtagas ay nangangahulugan na ang circuit breaker ay maaaring maputol ang suplay ng kuryente sa oras kung mayroong pagtagas sa circuit upang maprotektahan ang personal na kaligtasan.

Mga Gamit: Ang mga breaker ng circuit circuit circuit ay malawakang ginagamit sa mga de -koryenteng sistema sa mga patlang na tirahan, komersyal, pang -industriya at transportasyon. Sa larangan ng tirahan, ginagamit ito upang maprotektahan ang kaligtasan ng mga circuit sa bahay at mga de -koryenteng kagamitan; Sa larangan ng komersyal, ginagamit ito upang maprotektahan ang mga de -koryenteng sistema ng malalaking gusali at komersyal na lugar; Sa larangan ng pang -industriya, ginagamit ito upang makontrol at maprotektahan ang ligtas na operasyon ng mga kagamitan sa pabrika at machine; Sa larangan ng transportasyon, ginagamit ito upang maprotektahan ang matatag na operasyon ng mga ilaw sa trapiko, mga signal ng riles at iba pang kagamitan.
