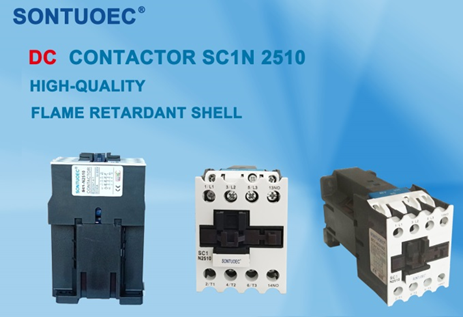

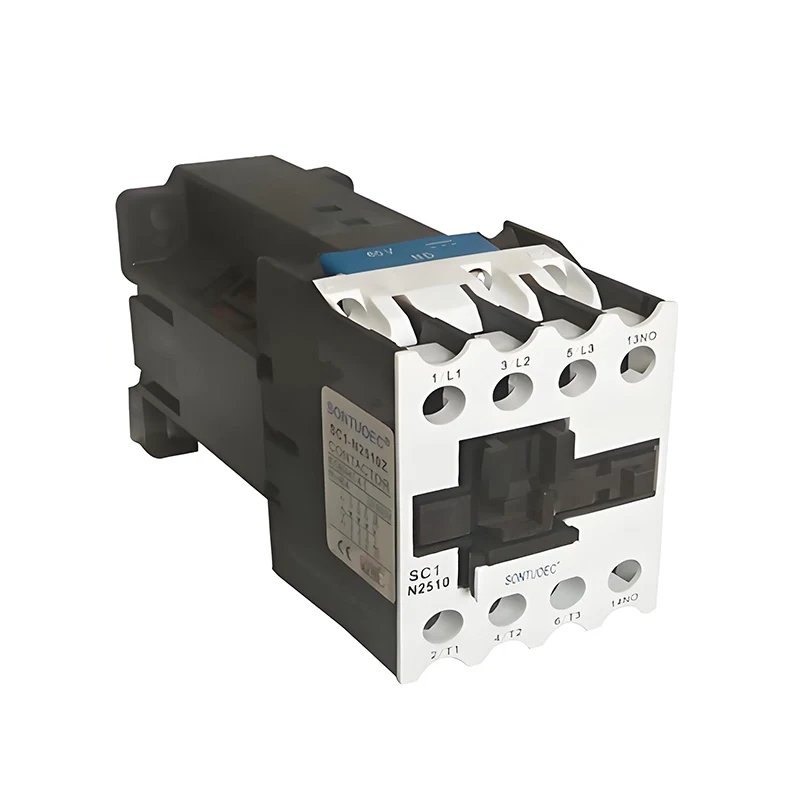

DC Magnetic Contactor

Prinsipyo ng operasyon

Kapag ang coil ng isang DC magnetic contactor ay pinalakas, ang kasalukuyang DC sa coil ay bumubuo ng isang magnetic field. Ang magnetic field na ito ay magiging sanhi ng static iron core upang makabuo ng electromagnetic suction, na umaakit sa gumagalaw na core ng bakal, sa gayon ang pagmamaneho ng contact system upang kumilos. Karaniwan, ang karaniwang saradong mga contact ay magbubukas at ang karaniwang bukas na mga contact ay magsasara, napagtanto ang on/off control ng circuit. Kapag ang coil ay de-energized, nawala ang electromagnetic suction, ang palipat-lipat na iron core ay nag-reset sa ilalim ng pagkilos ng tagsibol, at ang mga contact ay bumalik sa kanilang orihinal na estado.

Pangunahing istraktura at katangian

Electromagnetic system: kabilang ang coil, static iron core at paglipat ng iron core at iba pang mga sangkap, ay ang pangunahing bahagi ng pagbuo ng magnetic field at pagkontrol sa pagkilos ng mga contact.

Contact System: Kasama ang karaniwang bukas na mga contact at karaniwang sarado na mga contact, na ginamit upang makontrol ang circuit at off. Ang mga materyales sa pakikipag -ugnay ay karaniwang may mahusay na elektrikal na kondaktibiti at pagganap ng mataas na temperatura.

Arc extinguishing aparato: Ginamit upang mapatay ang arko kapag nasira ang contact, upang maprotektahan ang contact mula sa pinsala. Para sa mga contact contactor, ang disenyo ng arc extinguishing aparato ay partikular na mahalaga.

Ang DC magnetic contactor ay nailalarawan sa pamamagitan ng simpleng istraktura, maaasahang pagkilos, mahabang buhay at madaling pagpapanatili. Kasabay nito, dahil sa paggamit ng DC power supply, mayroon itong mababang pagkonsumo ng enerhiya at ingay.

Pagpili at pag -iingat

Kapag pumipili ng isang DC magnetic contactor, kailangang isaalang -alang ang mga sumusunod na kadahilanan:

Rated boltahe: Siguraduhin na ang na -rate na boltahe ng napiling contactor ay tumutugma sa boltahe ng DC sa circuit.

Na -rate na kasalukuyang: Ayon sa dami ng pag -load ng kasalukuyang sa circuit, pumili ng isang contactor na may naaangkop na na -rate na kasalukuyang halaga. Kasabay nito, kinakailangan din na isaalang-alang ang labis na kapasidad at short-circuit na may kapasidad ng contactor.

Form ng Makipag -ugnay at Bilang: Ayon sa demand ng control ng circuit, piliin ang naaangkop na form ng contact at numero. Halimbawa, normal na bukas o normal na sarado na mga contact, at kung gaano karaming mga contact ang kinakailangan.

Tatak at Kalidad: Pumili ng mga kilalang tatak at de-kalidad na mga produkto upang matiyak ang pagiging maaasahan at buhay ng serbisyo ng contactor. Gayundin, isaalang-alang ang mga kadahilanan tulad ng serbisyo pagkatapos ng benta ng produkto at suporta sa teknikal.

Kapag gumagamit ng DC Magnetic Contactor, kailangan mong bigyang pansin ang mga sumusunod na bagay:

Tamang mga kable: Siguraduhin na ang mga kable ng contactor ay tama upang maiwasan ang maling mga kable na humahantong sa pagkabigo ng circuit o pinsala sa contactor.

Regular na inspeksyon at pagpapanatili: Regular na suriin at mapanatili ang contactor, kabilang ang paglilinis ng mga contact, pagsuri sa paglaban ng coil at paglaban sa pagkakabukod. Siguraduhin na ang contactor ay nasa maayos na kondisyon sa pagtatrabaho.

Iwasan ang labis na karga at maikling-circuiting: Iwasan ang pagpapaalam sa contactor na gumana sa ilalim ng labis na karga o maikling pag-circuiting sa loob ng mahabang panahon upang maiwasan ang pagkasira ng contactor at nakakaapekto sa katatagan ng circuit.
