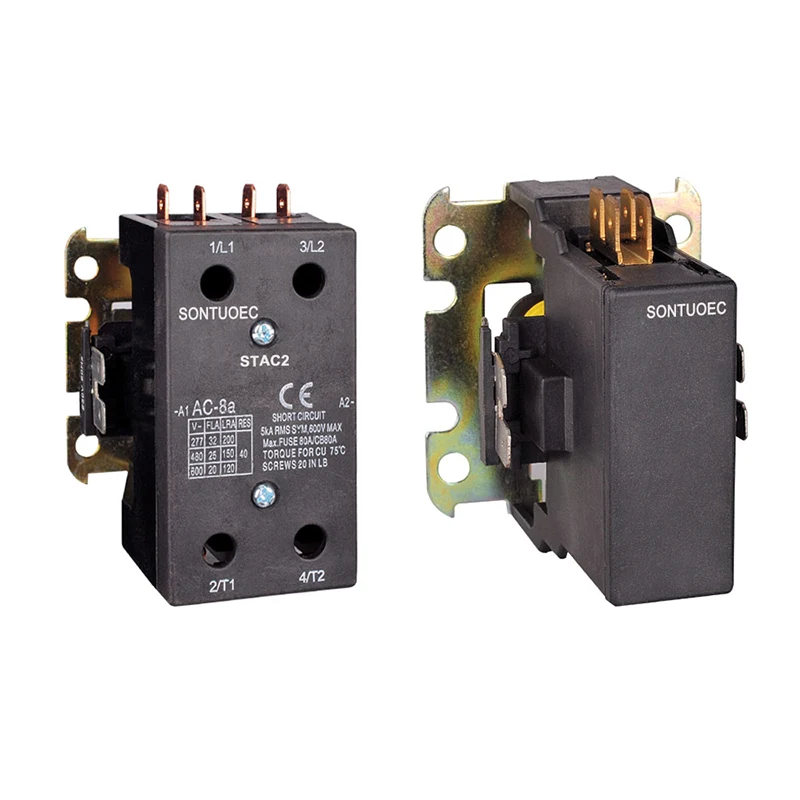

Air Conditioning AC contactor

Ang mga contactor ng Air Conditioning AC ay tiyak na layunin AC contactor ay idinisenyo para magamit sa pagpapalamig, air conditioning, at mga electric heating systens. Ang mga koneksyon sa kuryente ay maaaring gawin gamit ang alinman sa mga terminal ng tornilyo na may mabilis na mga pagkonekta o mga terminal ng lug na may mabilis na pagkonekta

Magpadala ng Inquiry

Paglalarawan ng Produkto

Model no	Buong pagkarga	Resistive amps (a)	Pole Hindi.	Boltahe ng coil ( V)	Linya ng boltahe (v)	Max HP		-
Model no	Amps (a)	Resistive amps (a)	Pole Hindi.	50/60Hz	Linya ng boltahe (v)	Boltahe (V)	Walang asawa Phase	Tatlo Phase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Insulating material	Ang contact block at carrier ay mataas na kalidad Electrical-grade thermosetting resin
Saklaw ng temperatura	-40 ° F hanggang 150 ° F; -5-+40
Mekanikal na buhay (walang pag -load)	Naaayon sa pamantayan ng mga pagtutukoy ng UL at ARI
Buhay ng Electricl	Naaayon sa mga pagtutukoy ng UL at ARI Pamantayan
Timbang (tinatayang)	9.25 oz
Dalas ng coils	50/60Hz
Pagkakabukod ng coil	Class B (130ºC)
Pagwawakas	Pressure Connector at Double 1/4 Q.C.
Patakbuhin	85% ng nominal coil coltage; 110% maximum na ligtas Patakbuhin
Duty cycle	Tuloy -tuloy

Istraktura at tampok

Istraktura:

Electromagnetic System: May kasamang mga sangkap tulad ng coils, cores, atbp, na ginagamit upang makabuo ng magnetic flux upang himukin ang pagbubukas at pagsasara ng contact system.

Contact System: May kasamang pangunahing contact at auxiliary contact. Ang pangunahing contact ay ginagamit upang dalhin ang na -rate na kasalukuyang sistema ng air conditioning, habang ang contact na pantulong ay ginagamit upang mapagtanto ang paghahatid at puna ng signal ng control.

Arc extinguishing Device: Ginamit upang puksain ang arko na nabuo kapag ang contact ay na -disconnect upang maprotektahan ang contact mula sa pinsala.

Shell at Heat Dissipation Device: Ginamit upang maprotektahan ang mga panloob na sangkap mula sa panlabas na kapaligiran at magbigay ng kinakailangang pag -andar ng pagwawaldas ng init.

Mga Tampok:

Dalubhasa: Idinisenyo para sa mga sistema ng air conditioning upang matugunan ang mga pangangailangan ng mga sistema ng air conditioning para sa kontrol ng elektrikal.

Kahusayan: Ang sistema ng contact ay gawa sa mga de-kalidad na materyales na may mahusay na elektrikal na kondaktibiti at paglaban ng abrasion upang matiyak ang pangmatagalang operasyon na matatag.

Kaligtasan: Nilagyan ng perpektong aparato ng pagpapalabas ng arko, na epektibong pumipigil sa pinsala sa arko sa mga contact at sa nakapalibot na kapaligiran.

Pagkatugma: katugma sa isang malawak na hanay ng mga sistema ng air-conditioning at mga sistema ng kontrol ng elektrikal, maginhawa para sa pag-install at komisyon.

Prinsipyo ng pagtatrabaho

Kapag ang coil ng 2P air conditioning AC contactor ay pinalakas, ang iron core ay nagiging magnetic at umaakit sa contact system upang isara, kaya ikinonekta ang sistema ng air conditioning sa mapagkukunan ng kuryente. Kapag ang coil ay de-energized, ang iron core ay nawalan ng magnetism at ang contact system ay ihiwalay sa pamamagitan ng pagkilos ng tagsibol, sa gayon ay idiskonekta ang sistema ng air conditioning mula sa mapagkukunan ng kuryente. Sa ganitong paraan, maaaring mapagtanto ng contactor ang remote control ng air conditioning system.

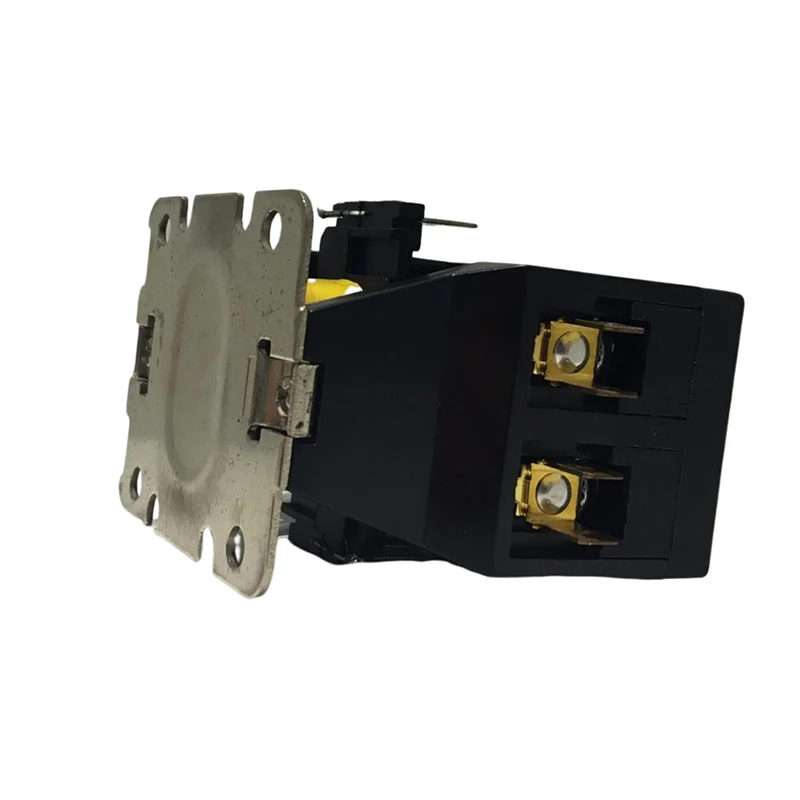

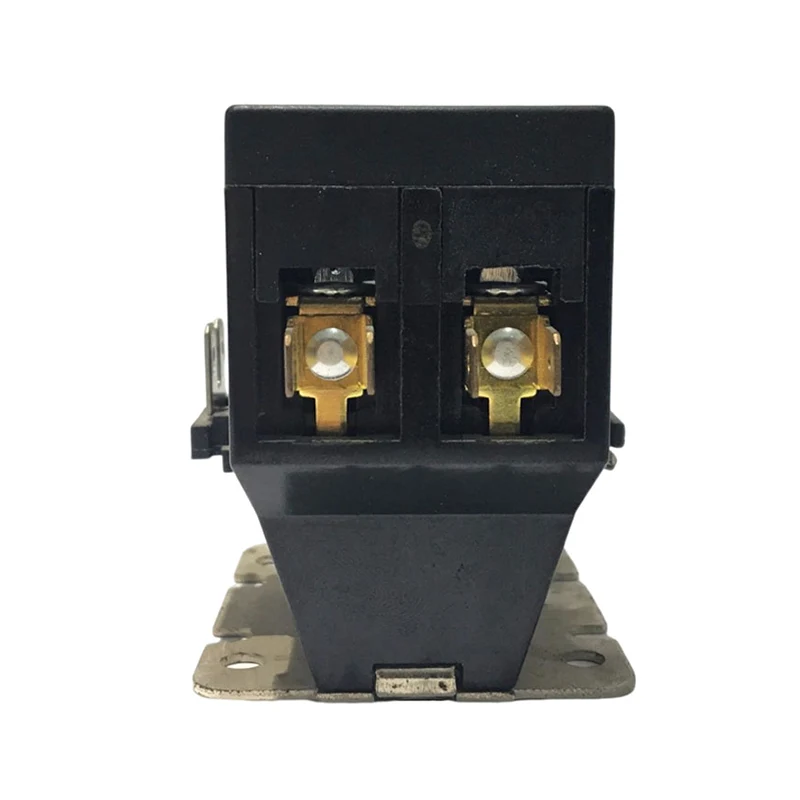

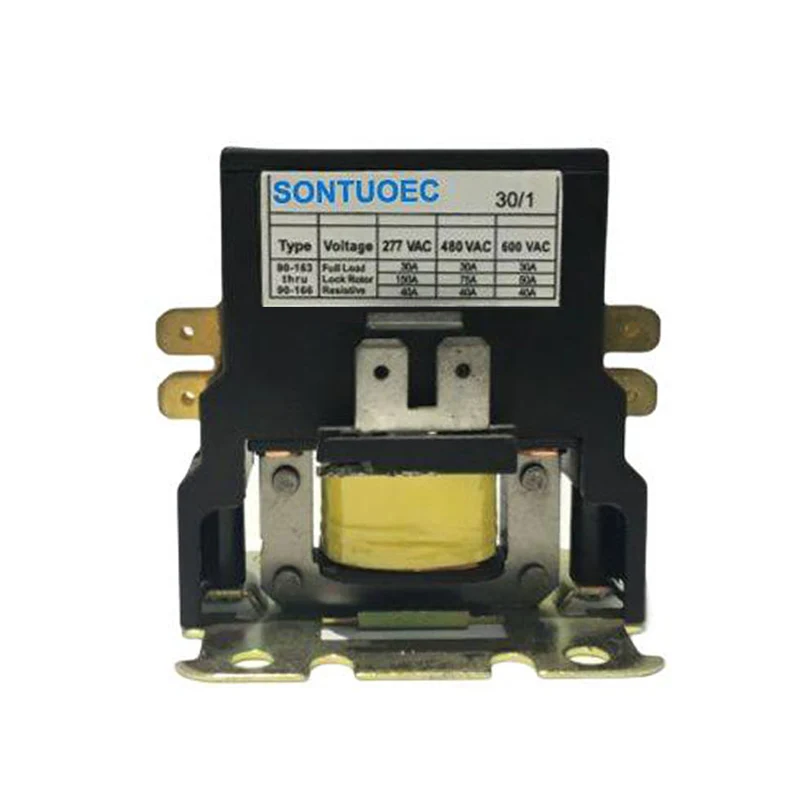

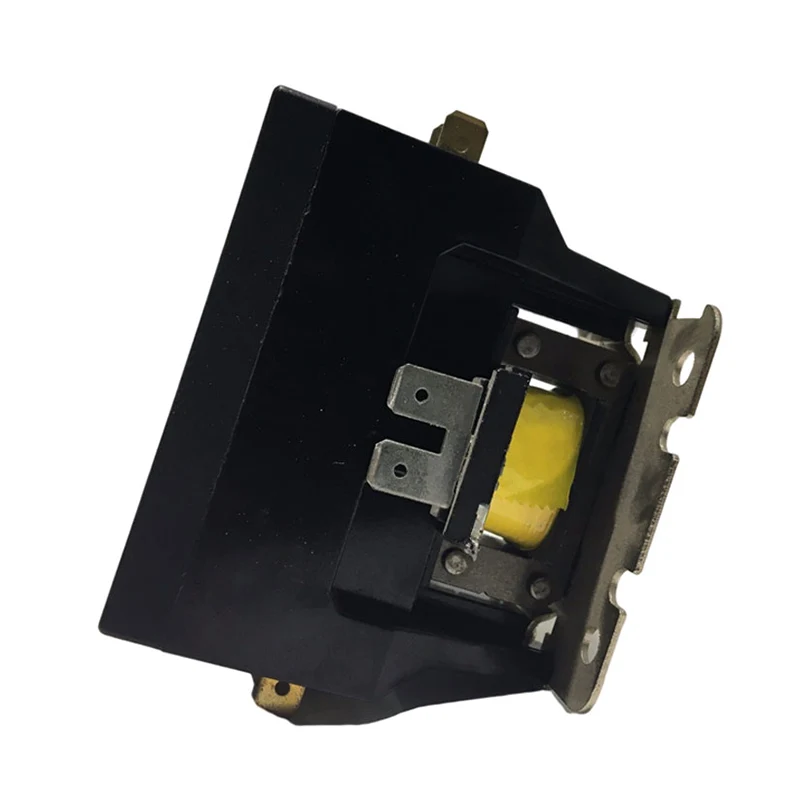

Air Conditioning AC Contactor
