6ka Natitirang Kasalukuyang Circuit Breaker Sa Kasalukuyang Proteksyon RCBO

Ang SONTUOEC ay isa sa mga Chinese na supplier/manufacturer na dalubhasa sa paggawa ng iba't ibang maliliit na electrical appliances STRO1-40 RCBO, ang buong pangalan ay Residual Current Circuit Breaker na may Overcurrent Protection. Ito ay isang electrical safety device na nagsasama ng overload protection, short-circuit protection at leakage protection, at malawakang ginagamit sa mga electrical system sa mga residential, commercial at industrial na lugar upang matiyak ang personal na kaligtasan at ligtas na operasyon ng mga kagamitan. Ang STRO7-40 RCBO ay isang mahalagang electrical safety device na may overload, short circuit at proteksyon sa pagtagas. Sa pamamagitan ng pag-unawa sa prinsipyo nito sa pagtatrabaho, mga katangian, mga sitwasyon ng aplikasyon, at mga paraan ng pagpili at pag-install, mas mahusay mong magagamit at mapanatili ang STRO7-40 RCBO upang matiyak ang ligtas na operasyon ng mga electrical system.

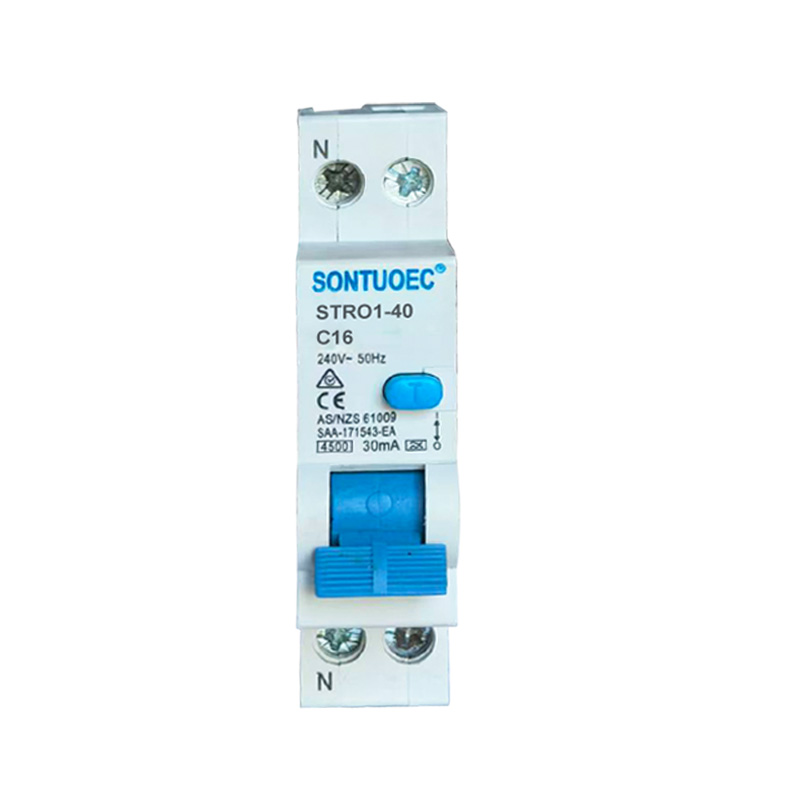

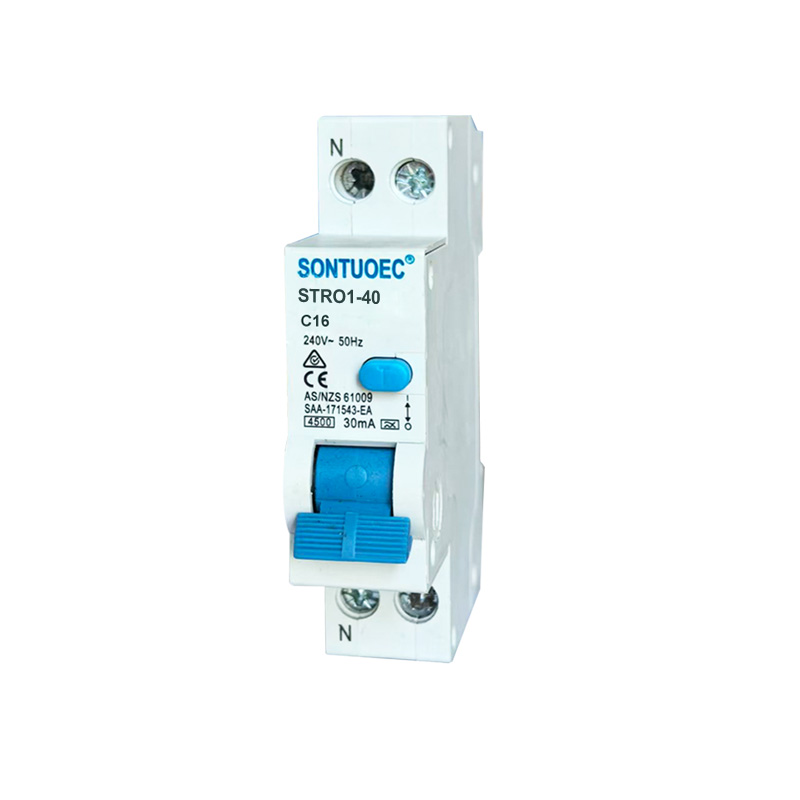

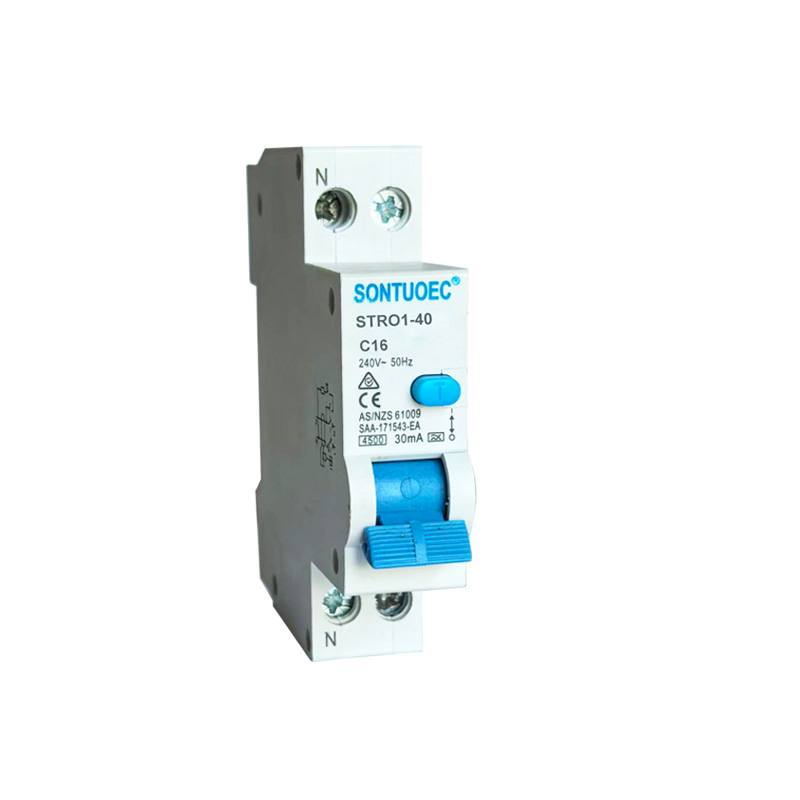

Modelo:STRO1-40

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga pagtutukoy:

Sandard			IEC/EN 61009-1
Electrical	Uri (nadama ang anyo ng alon ng pagtagas ng lupa)		Uri ng elektroniko
mga tampok	Na-rate ang kasalukuyang Sa	A	A,AC
	Mga poste	P	1P+N
	Na-rate na boltahe	V	AC 230
	Rated Kasalukuyang :		6,10,16,20,25,32,40A
	Na-rate na sensitivity I△n	A	0.01,0.03,0.1,0.3,0.5
	Boltahe ng pagkakabukod Ui	V	250
	Na-rate ang natitirang paggawa at	A	500
	breaking capacity I△m	A	500
	Short-circuit kasalukuyang I△c	A	45,006,000
	Na-rate na dalas	Hz	50/60
	Degree ng polusyon		2
Mekanikal	Buhay ng kuryente	t	4000
mga tampok	Buhay na mekanikal	t	10000
	Degree ng proteksyon		IP20
	Temperatura sa paligid	ºC	-25~+40
	(na may pang-araw-araw na average ≤35ºC)	ºC	-25~+40
	Temperatura ng imbakan	ºC	-25~+70
Pag-install	Uri ng koneksyon sa terminal		Cable/U-type na busbar/pin-type na busbar
	Laki ng terminal sa itaas/ibaba para sa cable	mm2	25
	Laki ng terminal sa itaas/ibaba para sa cable	AWG	18-5
	Laki ng terminal sa itaas/ibaba para sa busbar	mm2	25
	Laki ng terminal sa itaas/ibaba para sa busbar	AWG	18-3
	Pag-mount		Sa DIN rail EN 60715(35mm)sa pamamagitan ng fast clip device
	Koneksyon		Mula sa itaas at ibaba

Pangunahing pag-andar ng STRO1-40 RCBO

Proteksyon sa Overload: Kapag ang kasalukuyang nasa circuit ay lumampas sa na-rate na halaga ng STRO1-40 RCBO, awtomatiko nitong puputulin ang circuit sa loob ng isang takdang panahon upang maiwasan ang pag-init ng circuit at kagamitan, kaya maiwasan ang sunog at pinsala.

Proteksyon ng short circuit: Kapag nagkaroon ng short circuit sa isang circuit, mabilis na puputulin ng STRO1-40 RCBO ang circuit upang maiwasan ang kasalukuyang short circuit na magdulot ng malubhang pinsala sa circuit at kagamitan.

Proteksyon sa Leakage: Ang STRO1-40 RCBO ay may kakayahang makita ang natitirang kasalukuyang (ibig sabihin, leakage current) sa isang circuit. Kapag lumampas ang natitirang kasalukuyang sa itinakdang threshold, puputulin ng STRO1-40 RCBO ang circuit sa napakaikling panahon upang maiwasan ang mga aksidente sa kuryente at sunog sa kuryente.

Prinsipyo ng pagpapatakbo ng STRO1-40 RCBO

Ang STRO1-40 RCBO ay naglalaman ng panloob na thermal magnetic trip detector (para sa overload at short circuit protection) at isang natitirang kasalukuyang detector (para sa proteksyon sa pagtagas). Kapag ang kasalukuyang o natitirang kasalukuyang sa circuit ay abnormal, ang kaukulang striker ay nagti-trigger ng tripping mechanism ng STRO7-40 RCBO, na ginagawa itong mabilis na pinutol ang circuit.

1.Thermal Magnetic Tripper: Ginagamit nito ang init at magnetic field na nabuo kapag ang kasalukuyang pumasa sa conductor upang ma-trigger ang tripping. Kapag ang agos ay masyadong mataas, ang konduktor ay umiinit at bumubuo ng isang magnetic field, na nagiging sanhi ng bimetal sa loob ng thermal magnetic striker na yumuko o ang magnet upang maakit ang iron core, kaya nagti-trigger ng tripping mechanism.

2.Residual current detector: Gumagamit ito ng zero sequence current transformer upang makita ang natitirang kasalukuyang sa circuit. Kapag ang natitirang kasalukuyang ay lumampas sa itinakdang threshold, ang natitirang kasalukuyang detektor ay magpapadala ng isang senyas sa tripping mechanism upang putulin ang circuit.

Mga tampok ng STRO1-40 RCBO

Multi-functional integration: Ang STRO1-40 RCBO ay nagsasama ng mga function ng overload, short-circuit at leakage protection, na nagpapasimple sa disenyo at pag-install ng mga electrical system.

Mataas na sensitivity: Ang mga STRO1-40 RCBO ay maaaring mabilis na makakita at maputol ang mga abnormal at natitirang mga alon sa circuit, na nagbibigay ng maaasahang proteksyon.

Madaling i-install at mapanatili: Ang mga STRO1-40 RCBO ay karaniwang modularized para sa madaling pag-install at pagpapanatili.

Mataas na kaligtasan: Ang mga STRO1-40 RCBO ay mahigpit na sinubok at na-certify para sa mataas na kaligtasan at pagiging maaasahan upang matiyak ang ligtas na operasyon ng mga electrical system.

Mga Sitwasyon ng Application ng STRO1-40 RCBO

Ang mga STRO1-40 RCBO ay malawakang ginagamit sa mga electrical system sa residential, commercial at industrial sectors, lalo na ang mga nangangailangan ng sabay-sabay na overload, short circuit at earth leakage protection. Karaniwang naka-install ang mga ito sa mga distribution box, switchboard o control cabinet para protektahan ang mga circuit at kagamitan mula sa pinsalang dulot ng abnormal na current at boltahe, at para maiwasan ang electrocution.
