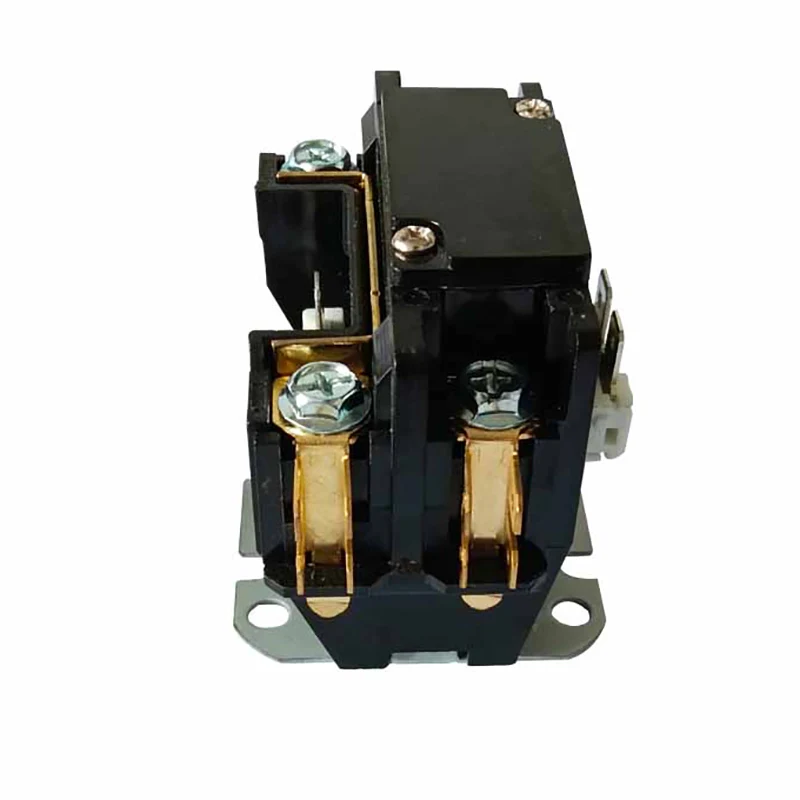

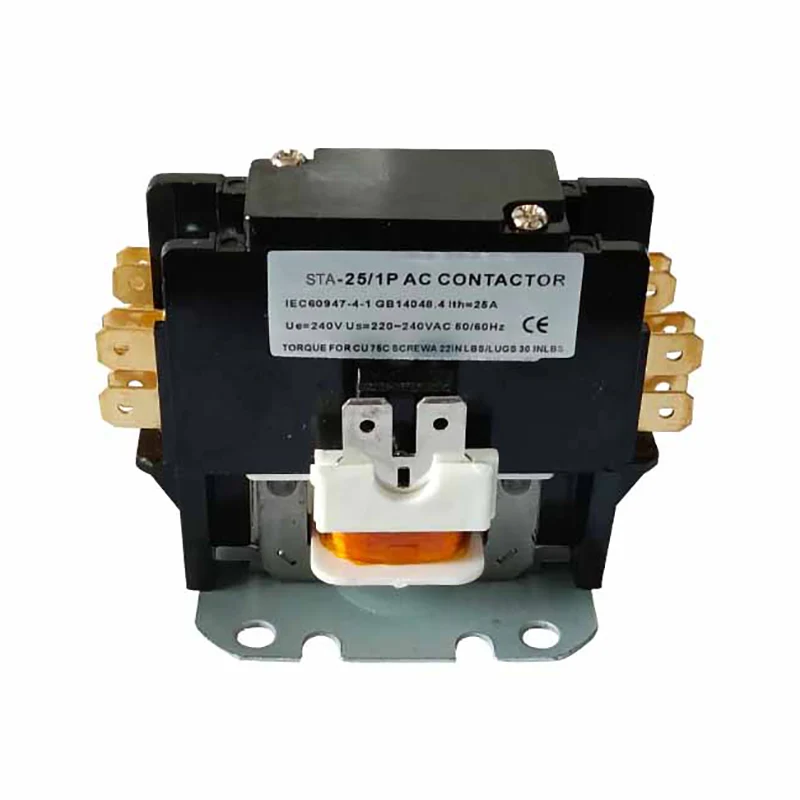

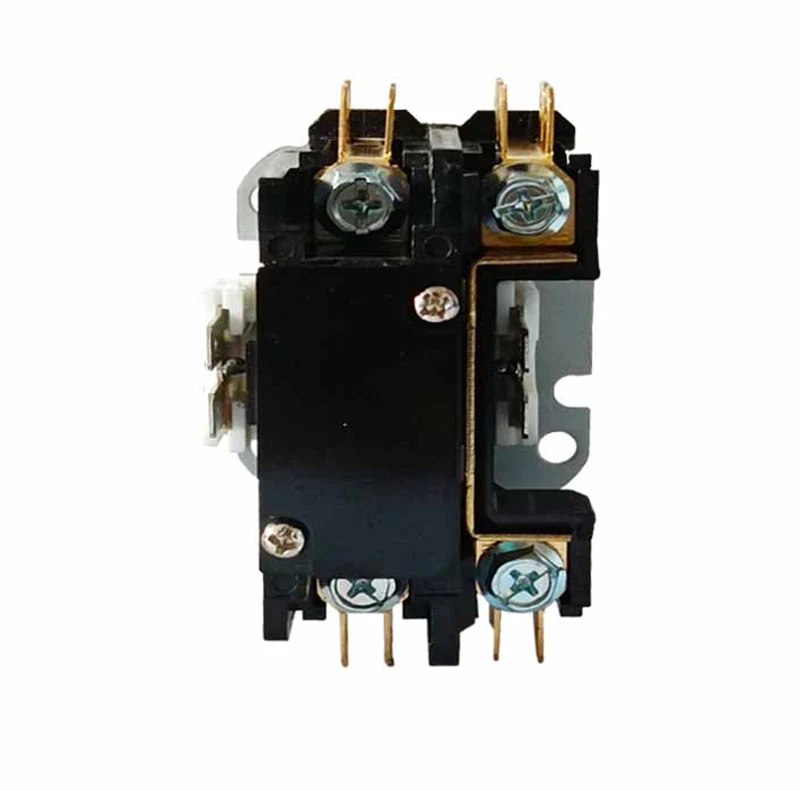

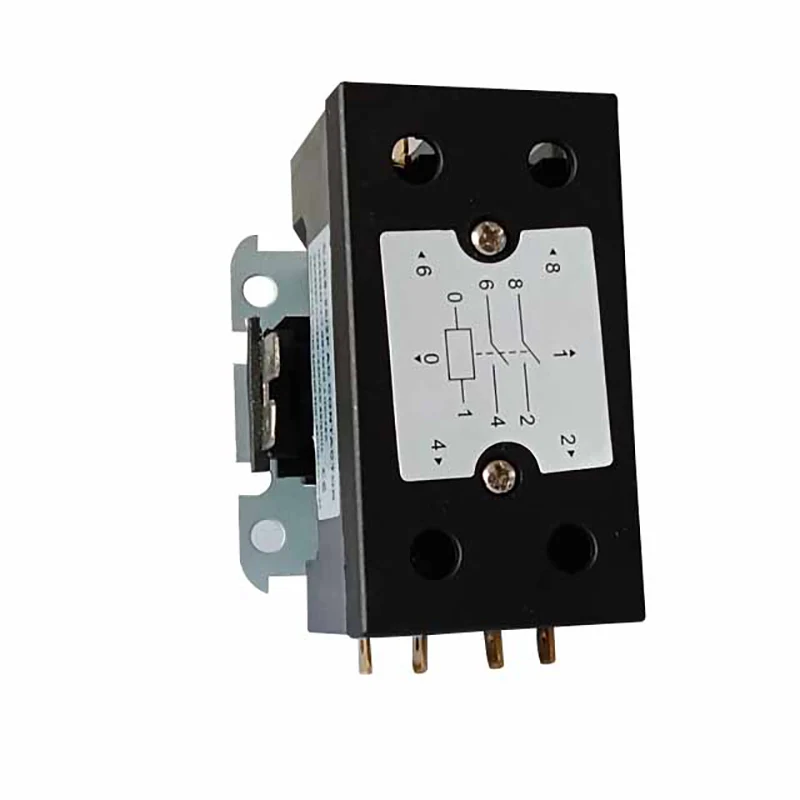

1.5p 25A Air AC Conditioning contactor

Prinsipyo ng operasyon

Kapag ang coil ng 1.5p 25A air AC conditioning contactor ay pinalakas, ang core ng bakal ay nagiging magnetic at umaakit sa sistema ng contact upang isara, kaya ikinonekta ang de -koryenteng pagkarga sa mapagkukunan ng kuryente. Kapag ang coil ay de-energized, ang iron core ay nawawala ang magnetism nito at ang sistema ng contact ay pinaghiwalay ng isang tagsibol, sa gayon ay idiskonekta ang pag-load mula sa mapagkukunan ng kuryente. Sa ganitong paraan, pinapayagan ng contactor ang remote control ng electrical load.

Tiyak na layunin ng contactor application:

• Ang CJX9 (o STA) Series Air Condition AC contactor ay pangunahing naaangkop sa isang linya ng AC 50Hz o 60Hz, ang na -rate na boltahe ng pagkakabukod ay 240V at na -rate na nagtatrabaho kasalukuyang hanggang sa 60a, na ginamit upang isara o patayin ang linya

• Ang mga contactor ng air conditioner ay tiyak na layunin AC contactor ay idinisenyo para magamit sa pagpapalamig, air conditioning, at mga electric heating systens.

• Ang mga koneksyon sa kuryente ay maaaring gawin gamit ang alinman sa mga terminal ng tornilyo na may mabilis na pagkonekta o mga terminal ng lug na may mabilis na pagkonekta

• Sumunod sila sa IEC60947-4-1

Istraktura at tampok

Istraktura:

Electromagnetic system: kabilang ang coil, core at iba pang mga sangkap, na ginamit upang makabuo ng magnetic flux upang himukin ang pagbubukas at pagsasara ng contact system.

Contact System: Kasama ang pangunahing contact at pandiwang pantulong na contact, ang pangunahing contact ay ginagamit upang magdala ng mataas na kasalukuyang, at ang auxiliary contact ay ginagamit upang mapagtanto ang paghahatid at puna ng control signal.

Arc extinguishing Device: Ginamit upang puksain ang arko na nabuo kapag ang contact ay na -disconnect upang maprotektahan ang contact mula sa pinsala.

Shell: Ginamit upang maprotektahan ang mga panloob na sangkap mula sa panlabas na kapaligiran, habang nagbibigay ng pagwawaldas ng init.

Mga Tampok:

Na may isang mahusay na tinukoy na layunin at tiyak na disenyo para sa mga tiyak na sistema ng kuryente at mga uri ng pag-load.

Ang contact system ay ginawa mula sa mataas na kalidad na mga materyales na may mahusay na elektrikal na kondaktibiti at paglaban sa pagsusuot.

Ang sistema ng electromagnetic ay may sapat na puwersa ng pagsipsip upang maaasahan na makisali at pakawalan ang mga contact.

Ang aparato ng pagpapalabas ng arc ay maaaring epektibong mapapatay ang arko at protektahan ang mga contact mula sa pinsala.

Ang shell ay makatuwirang dinisenyo na may sapat na lakas at pagganap ng dissipation ng init.
