Paggawa ng prinsipyo ng thermal relay at pag -iingat sa pagpili

Thermal relayay isang mahalagang miyembro ng pamilyang Relay, na madalas na ginagamit sa paggawa at may hawak na kahalagahan.

Ang prinsipyo ng pagtatrabaho ng mga thermal relay

Ang elemento ng pag -init sa isang thermal relay, na bumubuo ng init, ay dapat na konektado sa serye kasama ang motor circuit. Pinapayagan nito ang thermal relay na direktang makita ang labis na mga alon ng motor. Ang elemento ng sensing ng isang thermal relay ay karaniwang isang bimetallic strip. Ang isang bimetallic strip ay isang composite ng dalawang metal sheet na may iba't ibang mga coefficients ng pagpapalawak ng linear, na mekanikal na pinindot nang magkasama. Ang layer na may mas malaking koepisyent ng pagpapalawak ay tinatawag na aktibong layer, habang ang layer na may mas maliit na koepisyent ng pagpapalawak ay tinatawag na passive layer. Kapag pinainit, ang bimetallic strip ay lumalawak nang magkakasunod. Dahil sa iba't ibang mga coefficient ng linear na pagpapalawak ng dalawang layer ng metal at ang kanilang malapit na pakikipag -ugnay, ang bimetallic strip ay yumuko patungo sa passive layer. Ang mekanikal na puwersa na nabuo ng baluktot na ito ay nagiging sanhi ng pagpapatakbo ng mga contact.

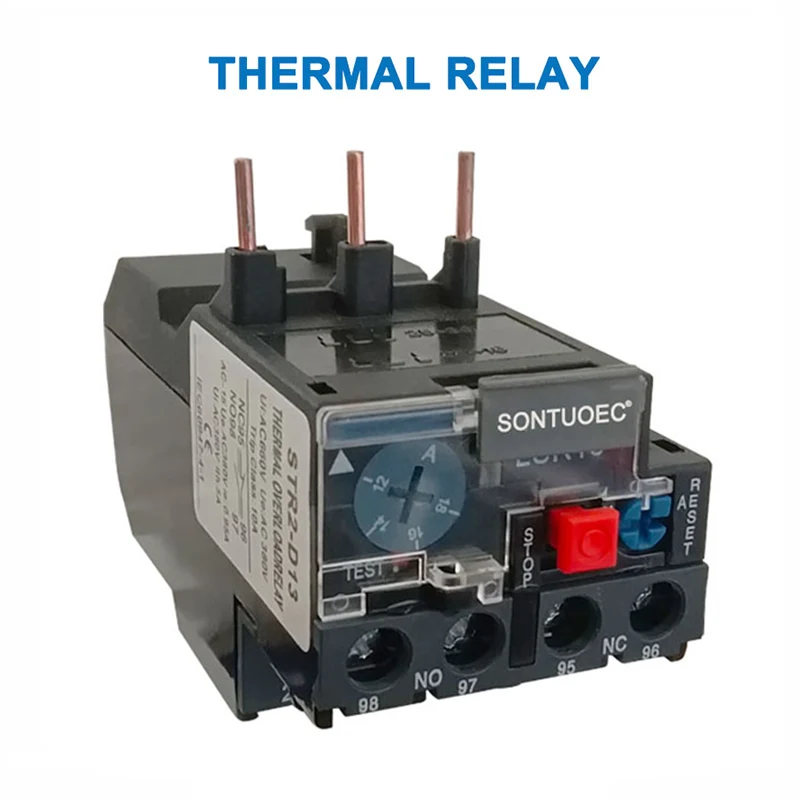

Pag -dissect ng isang thermal relay

Athermal relayay binubuo ng isang elemento ng pag -init, isang bimetallic strip, contact, at isang mekanismo ng paghahatid at pagsasaayos. Ang elemento ng pag-init ay isang mababang resistor wire na konektado sa serye na may pangunahing circuit ng protektadong motor. Ang bimetallic strip ay nabuo sa pamamagitan ng pagpindot sa dalawang metal sheet na may iba't ibang mga coefficients ng pagpapalawak ng thermal. Kapag ang motor ay labis na na -load, ang kasalukuyang dumadaloy sa elemento ng pag -init ay lumampas sa itinakdang kasalukuyang, na nagiging sanhi ng bimetallic strip na yumuko paitaas dahil sa init, paghihiwalay mula sa plato at pagbubukas ng karaniwang saradong contact. Dahil ang karaniwang saradong contact ay konektado sa control circuit ng motor, ang pagbubukas nito ay nagpapasigla sa konektadong contactor coil, sa gayon pagbubukas ng mga pangunahing contact ng contactor at pag-de-energize ng pangunahing circuit ng motor, kaya nagbibigay ng labis na proteksyon.

Pag -andar ng isang thermal relay

Pangunahing ginagamit ito upang magbigay ng labis na proteksyon para sa mga asynchronous motor. Ang prinsipyo ng operating nito ay kapag ang labis na karga ng kasalukuyang ay dumadaan sa elemento ng thermal, ang bimetallic strip heats at bends, itulak ang actuator at kumilos ng mga contact, sa gayon ay idiskonekta ang control circuit ng motor at isinara ang motor, kaya nagbibigay ng labis na proteksyon. Dahil ang paglipat ng init mula sa bimetallic strip sa panahon ng proseso ng baluktot ay tumatagal ng mahabang panahon, ang mga thermal relay ay hindi maaaring magamit para sa proteksyon ng short-circuit; Maaari lamang silang magamit bilang proteksyon ng labis na karga para sa labis na proteksyon ng mga thermal relay.

Layunin ng thermal relay

Thermal relay aGinamit muli ang Prime para sa proteksyon ng labis na karga ng circuit.

 Ang kanilang prinsipyo sa pagpapatakbo ay kapag ang isang labis na karga ay kasalukuyang dumadaan sa isang elemento ng thermal, ang bimetallic strip heats at bends, itulak ang actuator at kumilos ng mga contact, sa gayon ay idiskonekta ang circuit at ititigil ang pag -load, kaya nagbibigay ng labis na proteksyon. Dahil ang paglipat ng init mula sa bimetallic strip sa panahon ng proseso ng baluktot nito ay tumatagal ng mahabang panahon, ang mga thermal relay ay hindi maaaring magamit para sa proteksyon ng short-circuit, ngunit para lamang sa labis na proteksyon.

Pag -iingat para sa pagpili ng mga thermal relay
